Zero:Bit – Uma placa compatível com Arduino e com cara de micro:bit

Conheça a Zero:bit, uma placa compatível com Arduino e com cara de micro:bit. Foi lançada recentemente em uma campanha de crowdfunding no Kickstarter.

Está no ar no Kickstarter a campanha de financiamento coletivo da Zero:Bit. A placa lançada por Robin Clive, é baseada no ATSAMD21G18, com bootloader Arduino e compatível com os acessórios da micro:bit. Segundo a página da campanha, a ideia da placa é aproveitar o ecossistema Arduino com os acessórios da micro:bit. A imagem a seguir exibe a placa:

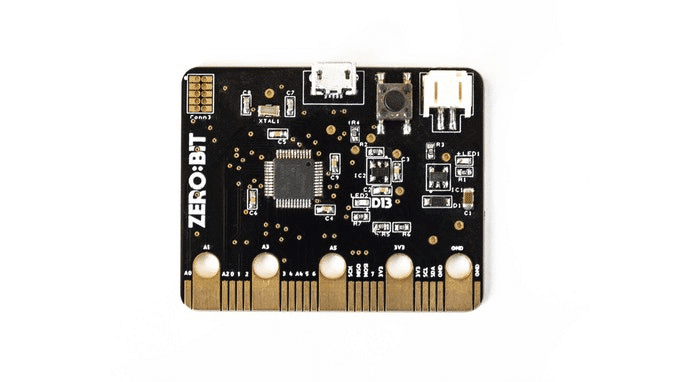

Figura 1 – Zero:bit vista pela frente

Especificações

A placa baseada no ATSAMD21G18, possui recursos similares as placas compatíveis com Arduino Zero:

image3 2
Figura 2 -Recursos da Zero:bit
  • Microcontrolador: Microchip ATSAMD21G18A-AUT Cortex M0+;
  • Carregador de bateria LiPo: Microchip MCP73831 100mAh;
  • Regulador de tensão: Toshiba TCR2LF 3.3V, 2uA quiescent current;
  • Pinos PWM: 3, 4, 5, 6, 8, 9, 10, 11, 12, 13;
  • Entradas analógicas: 6, 12-bit channels;
  • Saída Analógica: 1, 10-bit DAC (pin A0);
  • Header para depuração do microcontrolador;
  • Resistores de pull da I2C On-board;
  • Bootloader Arduino.

Pinout

O pinout, compatível com a Micro:bit, expõe todos os pinos do ATSAMD21G18:

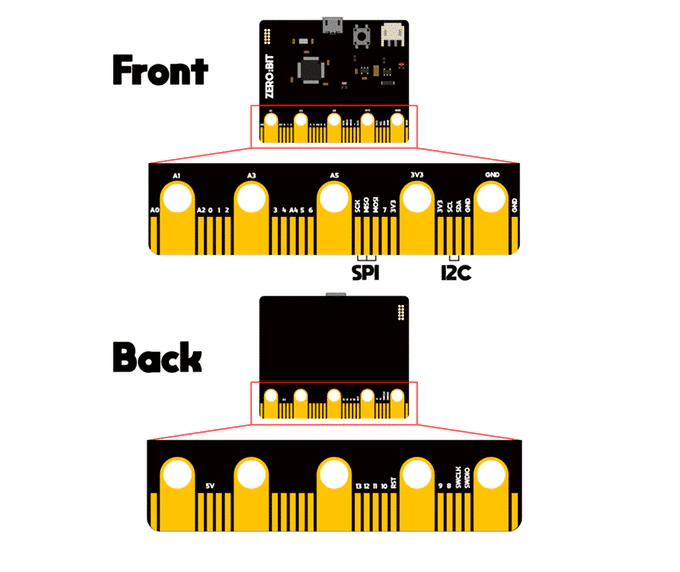

Figura 3: Pinout da Zero:bit

Acessórios

Como explicado acima, a placa é compatível com os acessórios já existentes para a micro:bit, além disso, eles estão oferecendo 2 novos acessórios. O primeiro é um adaptador para shields Arduino:

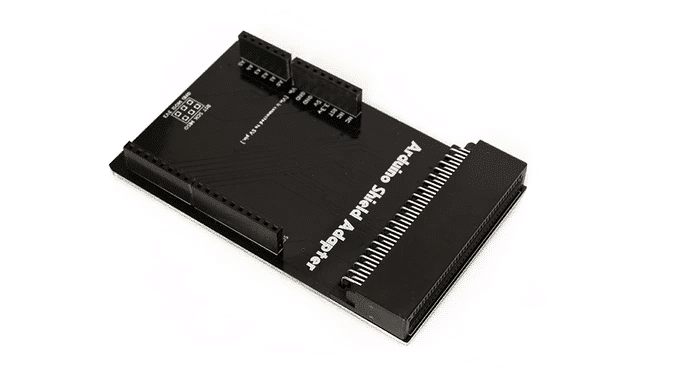

Figura 4: Adaptador para Shield Arduino

E o segundo, é uma breakout para protoboard, similares aos existentes para a micro:bit:

image2 1
Figura 5: Breakout para protoboard

A entrega está prevista para fevereiro de 2019.

O que achou da placa?

Eu sinceramente não sou muito fã desse padrão de conexão da micro:bit, ainda mais por se tratar de uma placa para iniciantes e pelo preço que um conector pode agregar ao valor final da ferramenta, principalmente em nosso país.

Deixe seu comentário abaixo.
