Yocto Project: Quick Start

yocto project introdução
Este post faz parte da série Yocto Project. Leia também os outros posts da série:

Na primeira parte dessa série apresentamos os prós e contras ao se utilizar distribuições Linux prontas e customizadas, uma breve introdução sobre o Yocto Project, bem como suas características principais e seus diferenciais. Na segunda parte vimos em mais detalhes a arquitetura e conceitos e definições do Yocto Project. Nessa terceira parte faremos um Quick Start e demonstraremos na prática o uso dos conceitos apresentados.



Nesse Quick Start iremos gerar uma distribuição Linux embarcado com interface gráfica que será executada pelo emulador de hardware QEMU para arquiteturas ARM.



Preparando o Host



O Yocto Project suporta oficialmente as seguintes distribuições GNU/Linux como ambiente de construção:

  • Ubuntu 14.04, 14.10, 15.04, 15.10;
  • Fedora 21 e 22;
  • CentOS 6.x e 7.x;
  • Debian 7.x e 8.x;
  • openSUSE 13.2.



Para que ele execute no Host, alguns pacotes necessitam ser instalados.



Ubuntu e Debian:

sudo apt-get install gawk wget git-core diffstat unzip texinfo gcc-multilib build-essential \
     chrpath socat libsdl1.2-dev xterm make xsltproc docbook-utils fop dblatex xmlto autoconf \
     automake libtool libglib2.0-dev libarchive-dev python-git



Fedora:

sudo dnf install gawk make wget tar bzip2 gzip python unzip perl patch \
     diffutils diffstat git cpp gcc gcc-c++ glibc-devel texinfo chrpath \
     ccache perl-Data-Dumper perl-Text-ParseWords perl-Thread-Queue perl-bignum socat \
     findutils which SDL-devel xterm make docbook-style-dsssl docbook-style-xsl \
     docbook-dtds docbook-utils fop libxslt dblatex xmlto xsltproc automake libtool \
     glib2-devel libarchive-devel GitPython



openSUSE:

sudo zypper install python gcc gcc-c++ git chrpath make wget python-xml \
     diffstat makeinfo python-curses patch socat libSDL-devel xterm make \
     fop xsltproc dblatex xmlto autoconf automake libtool glib2-devel \
     libarchive-devel python-GitPython



CentOS:

sudo yum install gawk make wget tar bzip2 gzip python unzip perl patch \
     diffutils diffstat git cpp gcc gcc-c++ glibc-devel texinfo chrpath socat \
     perl-Data-Dumper perl-Text-ParseWords perl-Thread-Queue SDL-devel xterm \
     make docbook-style-dsssl docbook-style-xsl docbook-dtds docbook-utils \
     fop libxslt dblatex xmlto xsltproc autoconf automake libtool glib2-devel \
     libarchive-devel GitPython





Montando o ambiente de construção



Neste tutorial iremos utilizar a versão mais recente do Yocto (krogoth) disponível. Após instalar os pacotes para o Host, vamos criar os diretórios e baixar os fontes necessários:



mkdir -p ~/yocto/dl
cd ~/yocto
git clone -b krogoth git://git.yoctoproject.org/poky poky-krogoth



Agora vamos configurar o ambiente para gerarmos os artefatos de software:



cd ~/yocto
source poky-krogoth/oe-init-build-env build-krogoth



Toda vez que desejarmos usar o Yocto em uma nova instância do shell devemos usar o comando "source" para que as variáveis de ambiente sejam devidamente configuradas.

Adicione as seguintes variáveis no arquivo ~/yocto/build-krogoth/conf/local.conf:



DISTRO = "poky"
MACHINE = "qemuarm"
DL_DIR = "${TOPDIR}/../dl"
PACKAGE_CLASSES = "package_ipk"



Note que configuramos nossa Distro como poky (DISTRO = "poky"), Machine como sendo a qemuarm (MACHINE = "qemuarm"), mudamos o diretório de download (DL_DIR = "${TOPDIR}/../dl") para podermos reutilizar os fontes baixados em outros projetos e iremos gerar pacotes para usarmos o opkg (PACKAGE_CLASSES = "package_ipk").



Na primeira vez que executamos o comando "source" acima o Yocto irá gerar o arquivo "~/yocto/build-krogoth/conf/bblayers.conf" com as camadas básicas, como podemos ver abaixo:



# POKY_BBLAYERS_CONF_VERSION is increased each time build/conf/bblayers.conf
# changes incompatibly
POKY_BBLAYERS_CONF_VERSION = "2"

BBPATH = "${TOPDIR}"
BBFILES ?= ""

BBLAYERS ?= " \
  /home/dsueiro/yocto/poky-krogoth/meta \
  /home/dsueiro/yocto/poky-krogoth/meta-poky \
  /home/dsueiro/yocto/poky-krogoth/meta-yocto-bsp \
  "



O arquivo bblayers.conf configura quais serão as camadas a serem consideradas pelo sistema de build.





Construindo a imagem



Vamos gerar uma imagem com interface gráfica mínima (core-image-sato) que utiliza o X11 como backend e GTK com o comando:



source poky-krogoth/oe-init-build-env build-krogoth
bitbake core-image-sato



Esta é a configuração de build utilizada:



Build Configuration:
BB_VERSION        = "1.30.0"
BUILD_SYS         = "x86_64-linux"
NATIVELSBSTRING   = "universal"
TARGET_SYS        = "arm-poky-linux-gnueabi"
MACHINE           = "qemuarm"
DISTRO            = "poky"
DISTRO_VERSION    = "2.1.1"
TUNE_FEATURES     = "arm armv5 thumb dsp"
TARGET_FPU        = "soft"
meta
meta-poky
meta-yocto-bsp    = "krogoth:98c57bb512ea6790db8604fcf0b88c81651d2ab4"



Ao final do processo receberemos uma mensagem semelhante a essa:



NOTE: Tasks Summary: Attempted 5408 tasks of which 270 didn't need to be rerun and all succeeded.





Executando a imagem com QEMU



Agora estamos prontos para rodar a imagem que geramos com QEMU para processadores ARM com o seguinte comando no mesmo shell que usamos para rodar o bitbake:



runqemu qemuarm



Se você desejar rodar o QEMU em outra instância do shell será necessário rodar o comando "source" utilizado anteriormente.



Ao executar o "runqemu" o script irá solicitar que entre com a senha de "root" e teremos a seguinte mensagem no terminal:



Continuing with the following parameters:
KERNEL: [/home/dsueiro/yocto/build-krogoth/tmp/deploy/images/qemuarm/zImage-qemuarm.bin]
ROOTFS: [/home/dsueiro/yocto/build-krogoth/tmp/deploy/images/qemuarm/core-image-sato-qemuarm-20160719090358.rootfs.ext4]
FSTYPE: [ext4]
Setting up tap interface under sudo
[sudo] password for dsueiro:
Acquiring lockfile for tap0...
Running qemu-system-arm...
/home/dsueiro/yocto/build-krogoth/tmp/sysroots/x86_64-linux/usr/bin/qemu-system-arm -kernel /home/dsueiro/yocto/build-krogoth/tmp/deploy/images/qemuarm/zImage-qemuarm.bin -net nic,model=virtio -net tap,vlan=0,ifname=tap0,script=no,downscript=no -M versatilepb -drive file=/home/dsueiro/yocto/build-krogoth/tmp/deploy/images/qemuarm/core-image-sato-qemuarm-20160719090358.rootfs.ext4,if=virtio,format=raw -no-reboot -show-cursor -usb -usbdevice tablet -no-reboot -m 128 -serial mon:vc -serial null -append "root=/dev/vda rw console=ttyAMA0,115200 console=tty ip=192.168.7.2::192.168.7.1:255.255.255.0 mem=128M highres=off rootfstype=ext4 "



Após alguns instantes abrirá a tela do emulador e poderemos acompanhar o carregamento da imagem do sistema como ilustrado na figura 1.



Yocto quick start - Carregamento do QEMU
Figura 1 - Carregamento do QEMU.



Ao término teremos o sistema como apresentado na figura 2 e as aplicações disponíveis presentes na imagem como na figura 3.



Tela inicial da imagem Sato
Figura 2 - Tela inicial da imagem Sato.

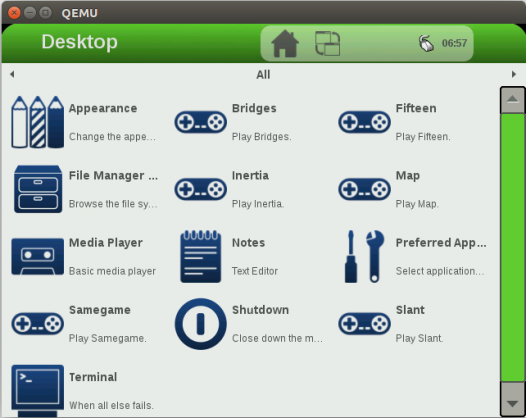

Aplicativos presentes na imagem Sato
Figura 3 - Aplicativos presentes na imagem Sato.





Conclusão



Nessa última parte da série de Introdução ao Yocto Project vimos de maneira prática como gerar uma distribuição Linux embarcado com suporte à interface gráfica (X11 e GTK) para ser emulada no QEMU para processadores ARM.



Confira os diversos artigos publicados no site sobre o uso do Yocto Project para gerar diferentes tipos de distribuições para diversos tipos de placas.
