Hello Windows Embedded (Compact) World!

Windows Embedded Compact

Este artigo foi originalmente publicado no site O mundo do Windows Embedded por Guilherme Fernandes.



Dando continuidade aos meus posts a respeito de Windows Embedded Compact, finalmente vamos fazer um Hello World! A coisa principal que eu gosto de mostrar nesta etapa, e talvez a principal mensagem deste post, é desmistificar e mostrar como pode ser simples desenvolver sistemas embarcados, de arquitetura ARM (para deixar o cenário mais complicado), utilizando Windows Embedded Compact.





O Hardware



Para este tutorial utilizarei um Computador em Módulo (CoM) Toradex Colibri VF50, se você quiser saber um pouco mais sobre computadores em módulo, recomendo a leitura deste artigo que escrevi para o portal embarcados: Fast Time to Market com Computadores em Módulo. O Hardware apresentado na figura 1 é um CoM que tem como coração o System on Chip (SoC) Vybrid VF50 da Freescale. Este pequeno processador é um ARM Cortex-A5 com pico de processamento em 400MHz. Além do processador o CoM possui 128MB de RAM e mais 128MB de memória NAND. O computador em módulo está conectado a uma placa base (Carrier Board) e a um Display TFT 7’’.



Toradex Colibri VF50

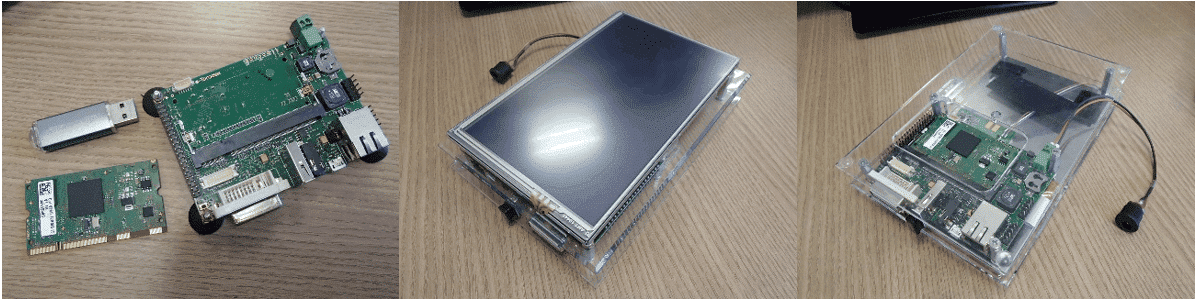

Figura 1: Hardware utilizado, Toradex Colibri VF50 com placa de suporte Iris e Display de 7’’



No site de suporte a desenvolvimento da Toradex a empresa disponibiliza imagens para o Windows Compact Embedded 6.0, Windows Embedded Compact 7.0 e o Windows Embedded Compact 2013. Além destas, a empresa também disponibiliza os BSPs e os Workspaces para Platform Builder para todas as versões. Neste exemplo utilizaremos o Windows Embedded Compact 7.0. Em um post futuro vamos utilizar este BSP para criar nossa própria imagem do Windows EC.





O Ambiente de desenvolvimento para Windows Embedded Compact



O meu ambiente de desenvolvimento é um Notebook tradicional com Windows 7 Pro e com o Visual Studio 2008 Professional instalado. Além disso é necessária a instalação das seguintes atualizações para VS2008:



Além as devidas instalações, será necessária a instalação de um SDK, note que as instalações que comento neste post são para simples desenvolvimento de aplicação para Windows Embedded Compact e não para customização ou programação do S.O. Por isso não precisamos neste momento instalar o Platform Builder, conforme o artigo da Vivian em Windows Embedded Compact. Essa é mais uma das vantagens do Windows EC, pode-se separar desenvolvimento de aplicação do desenvolvimento do S.O. Justamente para isso serve o SDK que comentei no início do artigo. O SDK é o conjunto de informações e instruções que o compilador do Visual Studio precisa saber para poder compilar e fazer o debug da aplicação para um S.O. diferente do próprio host (cross-compiling). Note que no meu exemplo, até mesmo a arquitetura de computador é diferente!!



Mais uma vez a Toradex oferece em seu site de apoio ao desenvolvedor os SDKs para cada versão do Windows EC e as instruções para instalação. Se você estiver compilando sua própria versão você deverá criar seu próprio SDK para fornecer para os desenvolvedores de aplicação (esse é assunto para um post futuro!).





Tudo pronto, vamos lá!



Abra o seu VS2008 e inicie um novo projeto em VC++, note que após realizar as instalações necessárias você passa a ter a opção de um projeto para Smart Device. Vou escolher a opção Win32 Smart Device Project e colocar o nome do projeto para então avançar (Figura 2).



Smart Device no VS2008
Figura 2: Seleção de projeto para Smart Device no VS2008



O VS2008 abre um Wizard para auxiliar sua seleção no restante do projeto, na primeira tela um simples next é suficiente. Na segunda tela (figura 3) o Wizard solicita que você selecione para quais plataformas sua aplicação será criada, note que você pode selecionar mais de uma. Conforme explicado acima selecione o SDK correto conforme a figura.



Novo projeto para Windows CE
Figura 3: Wizard que guia a configuração de um novo projeto para Windows CE



Nesta última tela o sistema solicita algumas informações adicionais para criação do projeto, figura 4. Para simplificar, vou apenas criar um Console Application, clique em Finish e veja o resultado. O VS2008 cria o projeto para você.



Console Application
Figura 4: Definição de uma console Application



Escrevi um pequeno código em nosso programa recém criado para realizar um teste de Debug e depois compilei a solução (Build > Build Solution). Veja o resultado na figura 5.



Hello Word programado em C no Visual Studio
Figura 5: Exemplo Hello Word programado em C no Visual Studio



O próximo passo é conectar o dispositivo ao seu host de desenvolvimento. Farei isso através da porta USB OTG presente na Carrier Board do meu sistema embarcado. Ao realizar esta ação o Windows abre o Windows Mobile Center e conecta ao módulo, repare na figura 6 que pelo próprio Windows Explorer podemos agora acessar a memória RAM e Flash do sistema embarcado que está conectado, tudo isso quem fez pra você foi o próprio Windows EC!



Windows CE conectado ao Host de desenvolvimento através do Windows Mobile Device Center
Figura 6: Windows CE conectado ao Host de desenvolvimento através do Windows Mobile Device Center



Uma vez que o dispositivo estiver conectado, pronto, é sé clicar em Debug > Start Debuging. O VS2008 irá conectar no disposto, transferir e iniciar a aplicação nele e enviar as mensagens de debug diretamente para o seu PC de desenvolvimento, veja as figuras 7 e 8 com o programa rodando no sistema embarcado de testes, um Computador de arquitetura ARM, enquanto você monitora o passo a passo do programa direto no VS2008 em seu PC de desenvolvimento. Simples, fácil e eficiente! Ideal para quem quer produtividade no desenvolvimento de sistemas embarcados!



Programa desenvolvido em VS2008 em modo Debug
Figura 7: Sistema Embarcado rodando programa desenvolvido em VS2008 em modo Debug



Break Point parando a execução do programa.
Figura 8: Break Point atingido parando a execução do programa.

Até a próxima!





Saiba mais sobre Windows Embedded Compact



As vantagens de usar o Windows Embedded Compact, por Guilherme Fernandes

Hello Windows Embedded (Compact) World!, por Guilherme Fernandes

BeagleBone Black + Windows Embedded Compact, por Marcelo Jo

Desenvolvendo Sistemas Embarcados com Windows Embedded Compact, por Guilherme Fernandes

Placas de desenvolvimento compatíveis com Windows, por Fábio Souza

Outros artigos da série

<< As vantagens de usar o Windows Embedded CompactCustomizando a imagem do Windows Embedded Compact >>
