Biblioteca de Software de Watchdog Timer para FRDM-KL25Z

ÍNDICE DE CONTEÚDO

Este post faz parte da série Bibliotecas de Software para FRDM-KL25Z. Leia também os outros posts da série:

Biblioteca de GPIO para a placa FRDM-KL25Z
Bibliotecas para ADC da FRDM-KL25Z
Biblioteca SPI para a placa FRDM-KL25Z
Biblioteca I2C para FRDM-KL25Z
Biblioteca PWM para FRDM-KL25Z
PIT – Periodic Interrupt Timer para FRDM-KL25Z
Biblioteca DAC para FRDM-KL25Z
Biblioteca de Software de DMA para FRDM-KL25Z
Biblioteca de Software de Watchdog Timer para FRDM-KL25Z

Olá caro leitor, tudo bem? Continuando com a série de artigos “Biblioteca de Software para a FRDM-KL25Z”, neste artigo trataremos sobre o Watchdog Timer. Será apresentado o conceito básico sobre Watchdog, usando o princípio de funcionamento do periférico na Freedom Board KL25Z. Por fim, oferecemos a biblioteca desenvolvida e uma aplicação para a demonstração.

Introdução Watchdog Timer

Watchdog vem do inglês “cão de guarda”, sendo uma ferramenta que tem como objetivo o monitoramento do sistema. É uma ferramenta tanto de software como de hardware. O objetivo principal é monitorar o funcionamento do sistema. Esse monitoramento é feito por meio de um “Timer”, que precisa ser reiniciado periodicamente. Caso esse temporizador não seja reiniciado, o Watchdog “Reseta” o sistema.

Para implementar um bom algoritmo de Watchdog Timer, sugiro o artigo do “Felipe Lavrati” “Servindo Watchdog adequadamente”, onde ele apresenta a maneira correta de se desenvolver um bom Watchdog e também disponibiliza o código fonte de sua biblioteca.

Computer Operating Properly (COP) Watchdog

O COP é o periférico de Watchdog Timer que esta presente no microcontrolador do Freedom Board KL25Z. O COP funciona conforme qualquer outro Watchdog, uma vez ativado, o seu temporizador precisa ser reiniciado. Se a aplicação falhar em redefinir o “Timer” do COP, o mesmo força o microcontrolador reiniciar.

Toda vez que o microcontrolador é reiniciado, o valor do registrador “System Reset Status Register 0 (RCM_SRS0)” é alterado. Com isso é possível verificar se quem provocou o Reset foi o Watchdog. Na figura a seguir são apresentados os detalhes do registrador.

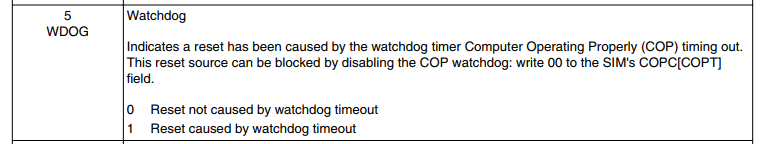

Figura 1 – Detalhes do registrador System Reset Status Register 0 (RCM_SRS0)

Para redefinir a contagem do temporizador do COP, e evitar que o microcontrolador seja reiniciado, é necessário escrever os valores 0x55 (85) e 0xAA (170) (nesta sequência) no registrador “Service COP Register (SIM_SRVCOP)”. A seguir é apresentada imagem detalhada do registrador.

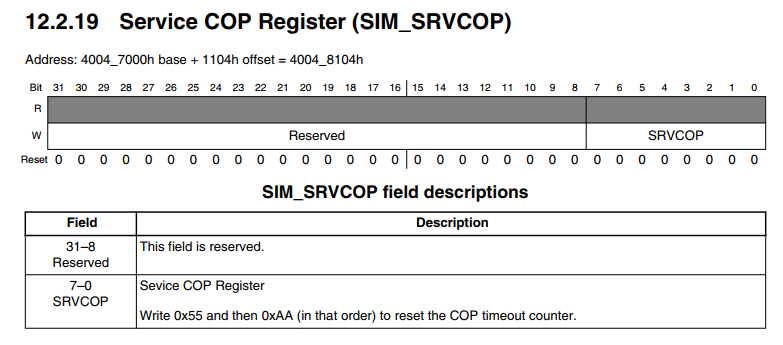

Figura 3 – Descrição do registrador Service COP Register (SIM_SRVCOP)

Configurando o COP Watchdog

Para ativar e configurar os parâmetros do “Computer Operating Properly”, é utilizado o registrador “COP Control Register (SIM_COPC)”. Esse registrador possui os seguintes parâmetros para configurações:

COPT – COP Watchdog Timeout: Define o valor de temporizador;
COPCLKS – COP Clock Select: Seleciona a fonte de “Clock” do periférico;
COPW – COP Windowed Mode: Define o modo de operação do periférico.

A seguir temos uma imagem que detalha os parâmetros do registrador “COP Control Register (SIM_COPC)”.

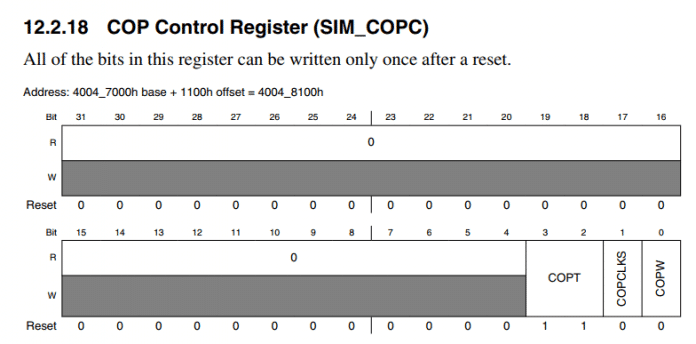

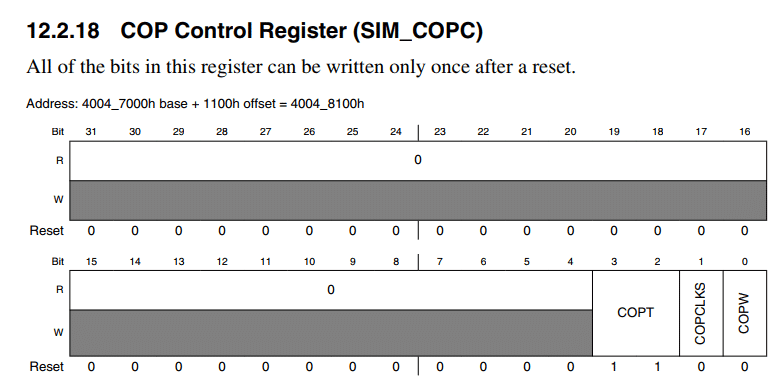

Figura 4 – Detalhes do registrado “COP Control Register (SIM_COPC)”

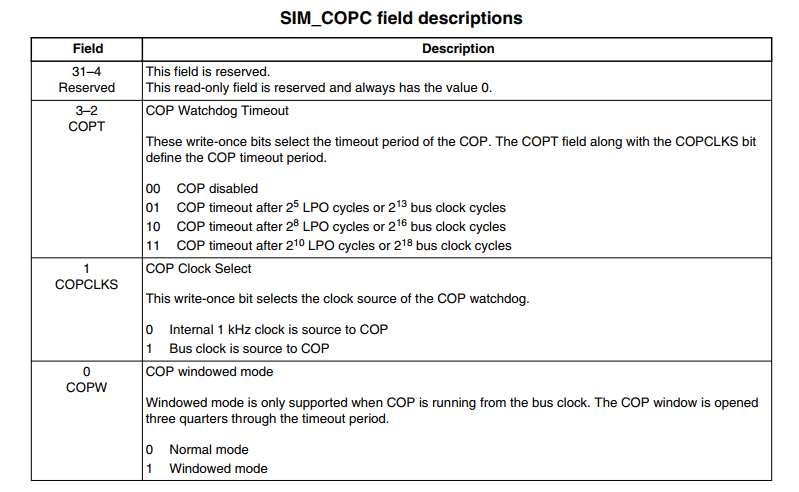

Figura 5 – Descrição dos parâmetros do registrador “COP Control Register (SIM_COPC)”

O periférico COP Watchdog permite diferentes possibilidades de configurações, para atender requisitos de diversos tipos de aplicações. A figura a seguir traz todas as configurações disponíveis no microcontrolador:

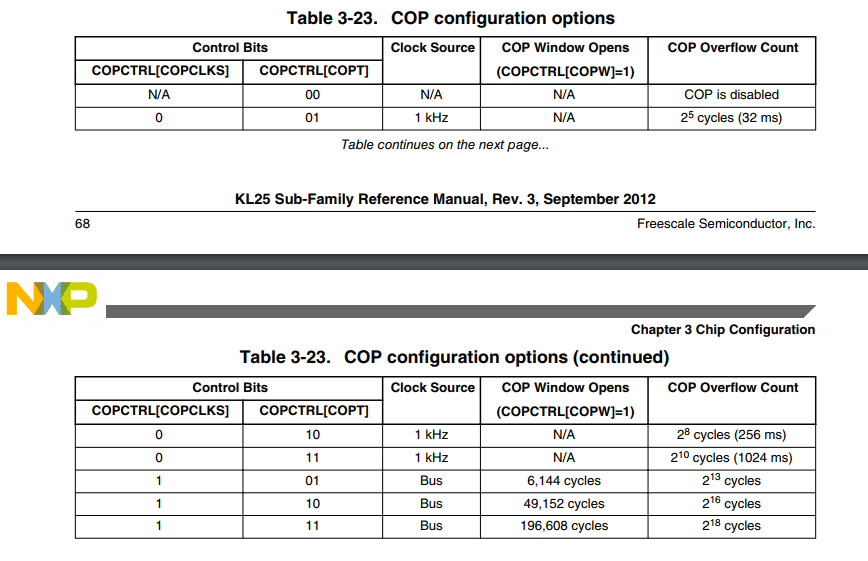

Figura 6 – Tabela com as opções de configurações do COP

Biblioteca Desenvolvida

Código fonte:

/*
 * wdog.h
 *
 *  Created on: set 30, 2018
 *      Author: Evandro Teixeira
 */

#ifndef WDOG_H_
#define WDOG_H_

#include "../LibKL25Z/externs.h"

// COP Watchdog Timeout
// These write-once bits select the timeout period of the COP.
// The COPT field along with the COPCLKS bit define the COP timeout period.
#define COP_DISABLED	0 	//00 COP disabled
#define COP_CYCLES_01	1 	//01 COP timeout after 2^5 LPO cycles or 2^13 bus clock cycles
#define COP_CYCLES_02	2 	//10 COP timeout after 2^8 LPO cycles or 2^16 bus clock cycles
#define COP_CYCLES_03	3	//11 COP timeout after 2^10 LPO cycles or 2^18 bus clock cycles

//COP Clock Select
//This write-once bit selects the clock source of the COP watchdog.
#define INTERNAL_1KHz	0	//00 Internal 1 kHz clock is source to COP
#define BUS_CLOCK		1	//01 Bus clock is source to COP

// Windowed mode is only supported when COP is running from the bus clock.
// The COP window is opened three quarters through the timeout period.
#define NORMAL_MODE	    0	//00 Normal mode
#define WINDOWED_MODE	1 	//01 Windowed mode

typedef struct
{
	uint8_t timeout;
	uint8_t clock_select;
	uint8_t windowsed_mode;
}COPC_config_t;

void wdog_Init(COPC_config_t *config);
void wdog_Denit(void);
void wdog_refresh(void);

#endif /* WDOG_H_ */

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

/*

* wdog.h

*

* Created on: set 30, 2018

* Author: Evandro Teixeira

*/

#ifndef WDOG_H_

#define WDOG_H_

#include "../LibKL25Z/externs.h"

// COP Watchdog Timeout

// These write-once bits select the timeout period of the COP.

// The COPT field along with the COPCLKS bit define the COP timeout period.

#define COP_DISABLED 0 //00 COP disabled

#define COP_CYCLES_01 1 //01 COP timeout after 2^5 LPO cycles or 2^13 bus clock cycles

#define COP_CYCLES_02 2 //10 COP timeout after 2^8 LPO cycles or 2^16 bus clock cycles

#define COP_CYCLES_03 3 //11 COP timeout after 2^10 LPO cycles or 2^18 bus clock cycles

//COP Clock Select

//This write-once bit selects the clock source of the COP watchdog.

#define INTERNAL_1KHz 0 //00 Internal 1 kHz clock is source to COP

#define BUS_CLOCK 1 //01 Bus clock is source to COP

// Windowed mode is only supported when COP is running from the bus clock.

// The COP window is opened three quarters through the timeout period.

#define NORMAL_MODE 0 //00 Normal mode

#define WINDOWED_MODE 1 //01 Windowed mode

typedef struct

{

uint8_t timeout;

uint8_t clock_select;

uint8_t windowsed_mode;

}COPC_config_t;

void wdog_Init(COPC_config_t *config);

void wdog_Denit(void);

void wdog_refresh(void);

#endif /* WDOG_H_ */

/*
 * wdog.h
 *
 *  Created on: set 30, 2018
 *      Author: Evandro Teixeira
 */
#include "wdog.h"

/**
 * @brief
 * @param *config
 */
void wdog_Init(COPC_config_t *config)
{

	SIM->COPC = (SIM_COPC_COPW(config->windowsed_mode))  | 	// COP windowed mode
			    (SIM_COPC_COPCLKS(config->clock_select)) | 	// COP Clock Select
			    (SIM_COPC_COPT(config->timeout));			// COP Watchdog Timeout

}

/**
 * @brief
 */
void wdog_Denit(void)
{
	SIM->COPC = SIM_COPC_COPW(COP_DISABLED);
}

/**
 * @brief
 */
void wdog_refresh(void)
{
	SIM_SRVCOP = 0x55;
	SIM_SRVCOP = 0xAA;
}

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

/*

* wdog.h

*

* Created on: set 30, 2018

* Author: Evandro Teixeira

*/

#include "wdog.h"

/**

* @brief

* @param *config

*/

void wdog_Init(COPC_config_t *config)

{

SIM->COPC = (SIM_COPC_COPW(config->windowsed_mode)) | // COP windowed mode

(SIM_COPC_COPCLKS(config->clock_select)) | // COP Clock Select

(SIM_COPC_COPT(config->timeout)); // COP Watchdog Timeout

}

/**

* @brief

*/

void wdog_Denit(void)

{

SIM->COPC = SIM_COPC_COPW(COP_DISABLED);

}

/**

* @brief

*/

void wdog_refresh(void)

{

SIM_SRVCOP = 0x55;

SIM_SRVCOP = 0xAA;

}

Aplicação de Demonstração

A aplicação de teste criada para utilizar a biblioteca desenvolvida é bem simples, consistindo em: algoritmo para piscar o LED vermelho, ativar o COP Watchdog e no “Loop Infinito” ficar incrementando um contador. Caso o valor da diretiva de compilação REFRESH_WHATDOG esteja com valor verdadeiro (REFRESH_WHATDOG > 0). O temporizador do Watchdog é reiniciado, assim evitando que o microcontrolador seja “Resetado”. Caso o valor da diretiva de compilação (REFRESH_WHATDOG = 0) seja falso, o microcontrolador será reiniciado periodicamente.

Nota: Para o funcionamento do Watchdog é necessário alterar o valor da macro “DISABLE_WDOG“ para zero, que se encontra no arquivo “system_MKL25Z4.h“, pois o registrador COP Control Register (SIM_COPC) só pode ser escrito uma única vez. Conforme é mostrado na figura a seguir:

#ifndef DISABLE_WDOG
  #define DISABLE_WDOG                 0
#endif

1

2

3

#ifndef DISABLE_WDOG

#define DISABLE_WDOG 0

#endif

Figura 7 – Todos os bits neste registro podem ser gravados apenas uma vez após um reset.

Código Fonte da Aplicação

/*
 * Aplicação main
 */
#include "MKL25Z4.h"
#include "../LibKL25Z/externs.h"

#define REFRESH_WHATDOG		0
#define LED1 GPIOB,18

uint8_t counter = 0;
uint32_t i = 0;

int main(void)
{
	COPC_config_t config;

	SystemInit();
	SystemCoreClockUpdate();

	gpio_Init(LED1,OUTPUT,0);

	for(counter=0;counter<9;counter++)
	{
		gpio_Toggle(LED1);
		for(i=0;i<100000;i++);
	}

	config.clock_select = INTERNAL_1KHz ;
	config.timeout = COP_CYCLES_03;
	config.windowsed_mode = NORMAL_MODE;
	wdog_Init(&config);

	while(1)
	{
#if REFRESH_WHATDOG
		wdog_refresh();
#endif
		counter++;
		if(counter > 100) counter = 0;
	}
	return 0;
}

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

/*

* Aplicação main

*/

#include "MKL25Z4.h"

#include "../LibKL25Z/externs.h"

#define REFRESH_WHATDOG 0

#define LED1 GPIOB,18

uint8_t counter = 0;

uint32_t i = 0;

int main(void)

{

COPC_config_t config;

SystemInit();

SystemCoreClockUpdate();

gpio_Init(LED1,OUTPUT,0);

for(counter=0;counter<9;counter++)

{

gpio_Toggle(LED1);

for(i=0;i<100000;i++);

}

config.clock_select = INTERNAL_1KHz ;

config.timeout = COP_CYCLES_03;

config.windowsed_mode = NORMAL_MODE;

wdog_Init(&config);

while(1)

{

#if REFRESH_WHATDOG

wdog_refresh();

#endif

counter++;

if(counter > 100) counter = 0;

}

return 0;

}

Conclusão

Neste artigo apresentei mais um item da biblioteca de software para a Freedom Board KL25Z, utilizando o periférico Watchdog. O código fonte apresentado neste artigo esta disponível no Github. O Watchdog quando bem empregado, é uma ferramenta essencial para obter um sistema estável, protegendo que a aplicação fique presa em um estado indeterminado. E fica aqui o meu convite a você caro leitor, que se interessou pelo assunto, a contribuir com o projeto, testando e aperfeiçoando a biblioteca de software apresentada.

Saiba mais

Introdução aos sistemas embarcados e microcontroladores

Servindo Watchdog adequadamente

Referências

Watchdog timer for KL26

Reference Manual

Library-FRDM-KL25Z

Robolivre

Outros artigos da série

<< Biblioteca de Software de DMA para FRDM-KL25Z

Esta obra está licenciada com uma Licença Creative Commons Atribuição-CompartilhaIgual 4.0 Internacional.

Receba os melhores conteúdos sobre sistemas eletrônicos embarcados, dicas, tutoriais e promoções.

Software

Firmware, Freedom Board, Iniciante

Comentários:
