Wandboard

A placa WANDBOARD é um Single Board Computer de baixo custo, com várias características interessantes para projetos que exigem alta performance de vídeo e conectividade. FreeBSD, Yocto, Ubuntu, Archlinux e Android são os sistemas operacionais suportados na placa e que estão no site da Wandboard atualmente. Ela é vendida em três versões:

  • WandBoard Solo

  • WandBoard Dual

  • WandBoard Quad

A principal diferença entre elas é o processador (todos eles Freescale i.MX6 com core ARM CORTEX-A9) e quantidade de memória. A WandBoard solo conta com um processador Single core de 1 GHz e 512 MB de memória DDR3. A WandBoard Dual possui um processador Dual core de 1 GHz e 1 GB de memória DDR3 e, finalmente, a WandBoard quad tem um processador Quad core de 1 GHz e 2 GB de memória DDR3. A velocidade de acesso à memória é 533 MHz e a memória utilizada nessa placa é a de 2Gb da Hynix, H5TQ2G63BFR-PB.

Veja na figura 1 mais detalhes do processador, informação retirada do site da Freescale.

processador-imx6-wandboard
Figura 1 – Detalhes processadores Freescale i.MX6

Recursos da Wandboard

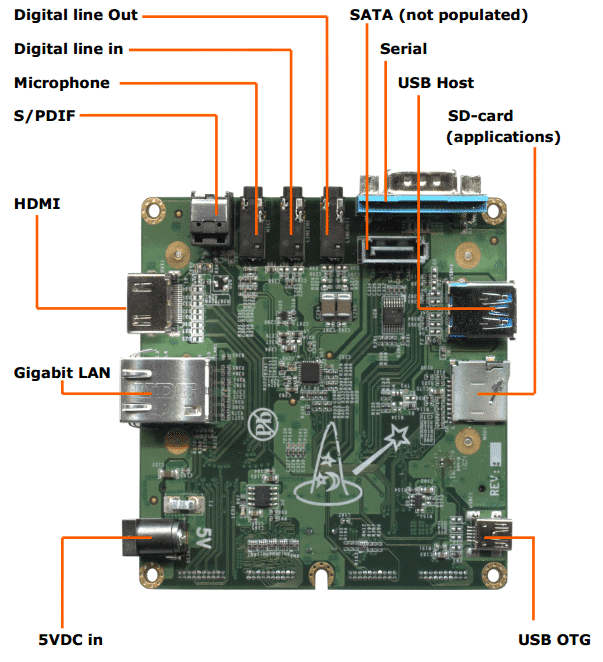

Veja todas as interfaces qua a WanBoard disponibiliza nas figuras abaixo, retiradas do próprio manual de usuário da placa:

recursos-wandboard
Figura 2 – Recursos de interfaces da Wandboard
recursos-wandboard
Figura 3 – Recursos de interfaces da Wandboard

Na versão da placa Solo, não há Bluetooth e Wifi. Na solo e na Dual, não há conector SATA, apesar do processador da Dual já ter SATA-II integrado.

O poder gráfico desse processador é indiscutível. Desde o processador mais simples, há aceleradora gráfica dentro do próprio processador.

I2C, SPI, LVDS, PWM, diversos GPIOS, além de alimentação, todos esses sinais estão disponíveis nos 4 headers de expansão disponíveis.

Algo bem interessante que observamos nessa placa é que o módulo onde está o processador e as memórias é conectado a uma segunda placa, por um conector(na figura acima identificado com EDM Standard Connector). Isso permite que o upgrade de CPU seja feito de forma descomplicada, apenas desparafusando o módulo e conectando outra placa CPU.

Vejam um vídeo que mostra a placa e todas as suas características de hardware em detalhes, apresentado em inglês.



Um material rico em informações sobre essa placa, e em português, é disponibilizado por Sergio Prado em seu site. Ele realizou um treinamento no Design With Freescale de 2013, onde utilizou a Wandboard Quad em duas palestras.

  • “Crie sua primeira apli­cação com Linux embar­cado usando os proces­sadores i.MX6 da Freescale”

  • “Crie seu próprio device dri­ver para Linux com os proces­sadores i.MX6 da Freescale”

As apresentações e slides podem ser baixadas no site do Sergio.

Para quem curte android, confira esses dois artigos de Sergio, compilando o Android para esta placa e instalando aplicações do google no Android.

O site da Wandboard traz uma série de informações legais sobre a placa e como por o linux pra funcionar nela. Além disso, o fórum do próprio site é fonte valiosa de informações. No Wiki há diversas informações relacionados aos OSs suportados pela Wandboard atualmente.

Como comprar

Os itens que estão a venda atualmente da placa são os seguintes (os preços variam com a quantidade solicitada):

  • Placa Wandboard SOLO (US$ 79,00)
  • Placa Wandboard DUAL (US$ 99,00)
  • Placa Wandboard QUAD (US$ 129,00)
  • Alojamento para colocar a Wandboard (Enclosure) – Entre US$ 5,00 e US$ 10,00
  • Antena Wifi para a Wandboard – Entre US$ 5,00 e US$ 10,00

 A lista de revendedores da placa está nesse link.
