Usando a biblioteca RTT (Real Time Transfer) da SEGGER

segger jlink

Neste artigo explicaremos o que é a biblioteca RTT (Real Time Transfer) da SEGGER e como ela pode nos ajudar, durante o período de desenvolvimento, a transmitir dados críticos em tempo real sem prejudicar o desempenho de nossa aplicação. Usaremos o Kit SMT32F429 Discovery e a IDE Atollic para mostrar como usar a lib RTT. Este artigo é uma continuação do artigo Convertendo ST-Link em um J-link.

RTT

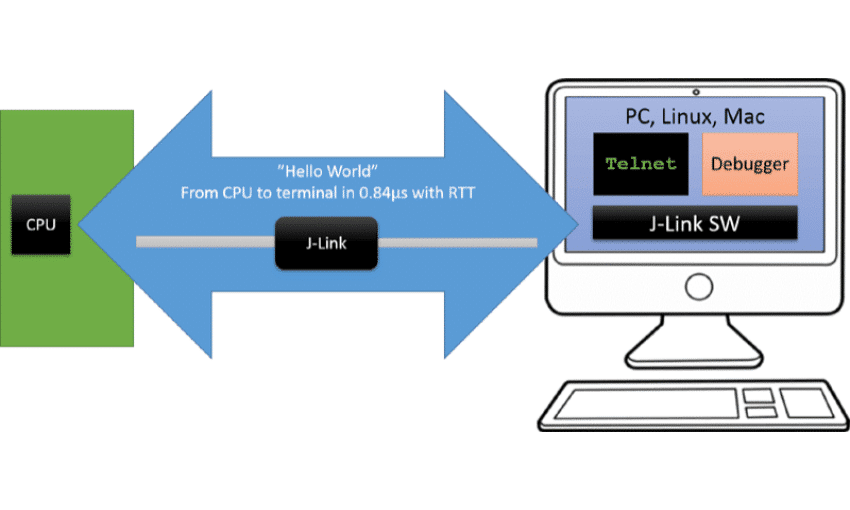

A biblioteca RTT (Real Time Transfer) possibilita transferir dados em alta velocidade entre o Host (PC) e o target (microcontrolador). Esta tecnologia não usa nenhum pino adicional do microcontrolador como uma UART, conexão SWO ou semihost; ela se dá apenas entre uma região de memória RAM do microcontrolador e o J-Link. A lib RTT armazena as strings de saída nessa região de memória usando uma rotina de memcpy; posteriormente essas strings são enviadas ao J-Link via SWD ou JTAG (Protocolos de debug).

A velocidade máxima de envio de dados depende do tamanho do buffer e da taxa de comunicação do J-Link com o microcontrolador. Abaixo podemos ver que o RTT gasta 1 microssegundo para enviar 82 caracteres com o microcontrolador rodando a 168 MHz; em contraponto, a conexão SWO gasta 120 microsegundos, e a conexão semihost gasta 10,7 milisegundos.

image7 4

Bem rápido né!

A biblioteca RTT usa em torno de 500 Bytes de ROM e 24 Bytes ID + 24 Bytes por canal para o bloco de controle na RAM. Cada canal requer uma quantidade de memória para o buffer. Os tamanhos recomendados são 1 kByte para canais ascendentes e 16 a 32 Bytes para canais descendentes, dependendo da carga de entrada / saída.

Principais funções da biblioteca

A biblioteca disponibiliza diversas funções para enviar e receber dados, as principais são:

  • Função SEGGER_RTT_init: Inicializa a estrutura do bloco de controle RTT ao usar somente destinos de RAM.
  • Função SEGGER_RTT_printf: Com ela é possível transmitir mensagens formatadas; ela suporta o print dos seguintes tipos de argumentos:
    • %c: char
    • %d: signed integer
    • %u: unsigned integer
    • %x: hexadecimal
    • %s: string
    • %p: ponteiro

Ex:

  • Função SEGGER_RTT_Write (é uma segunda opção para transmitir dados).

Ex:

  • Função SEGGER_RTT_Read: Com ela é possível receber mensagens.

Para ver mais detalhes de todas as funções acesse o manual da biblioteca RTT no capítulo 14.

Porte da biblioteca RTT

Neste exemplo estaremos usando o ambiente Ubuntu/Linux 16.04, o kit Discovery STM32F429 e a IDE de desenvolvimento Atollic.

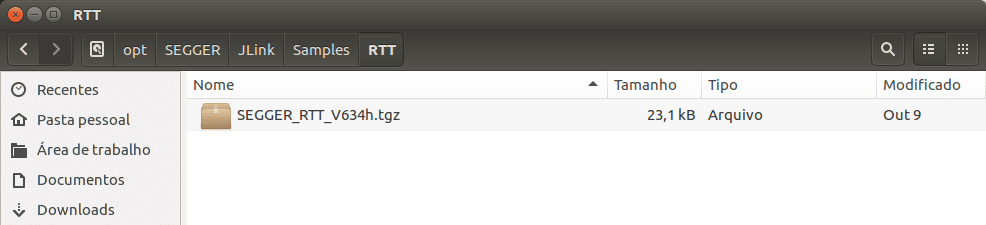

Acesse a pasta J-Link e procure o arquivo SEGGER_RTT_V634h.tgz.

Caminho da pasta RTT
Caminho da pasta RTT
image11 1
Conteúdo dos arquivos contidos na pasta.

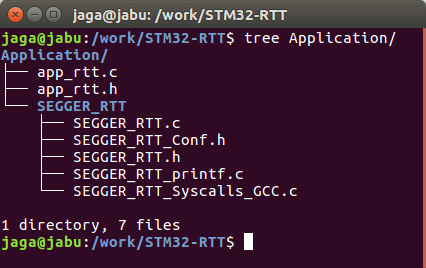

Após descompactar a pasta e ter acesso ao seu conteúdo, criaremos uma pasta chamada Application e dentro dela enviaremos os arquivos necessários para rodar a lib RTT em nossa aplicação. Os arquivos app_rtt.c e app_rtt.h conterão as funções app_rtt_run_ex1 e app_rtt_run_ex2 com os exemplos contidos na pasta Examples.

image5 5
Conteúdo da pasta Application

Crie um projeto simples e adicione a pasta Application ao seu projeto. Na função main realize a chamada das nossas 2 funções de exemplo: app_rtt_run_ex1 e app_rtt_run_ex2.

Configuração do terminal de Debug para usar o J-Link
Configuração do terminal de Debug para usar o J-Link

Acessando os dados enviados ao Host

Existem 3 formas de acessar os dados enviados pelo microcontrolador ao Host, são elas: via conexão Telnet; página web com J-Link Web control panel; e usando o software J-Link RTT Viewer (funciona apenas em máquinas Windows). Nesta etapa usaremos somente o exemplo da função app_rtt_run_ex1.

1 – Telnet

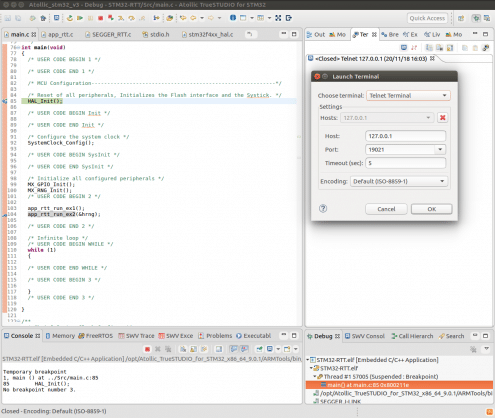

Durante o período de debug usando o J-Link acesse a aba Terminal do Atollic e crie uma conexão Telnet como mostra a figura abaixo:

Estabelecendo uma conexão Telnet
Estabelecendo uma conexão Telnet

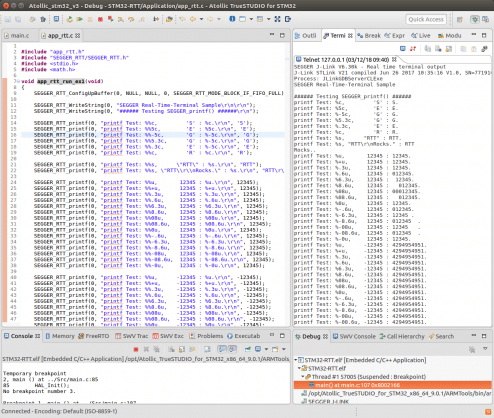

Inicie o debug. Abaixo executamos a aplicação app_rtt_run_ex1(). Esta função usa o exemplo contido no arquivo Main_RTT_PrintfTest.c. Na figura abaixo podemos ver os dados sendo recebidos via conexão Telnet.

dados via telnet
Dados recebidos via Telnet

2 – J-Link Web Control Panel

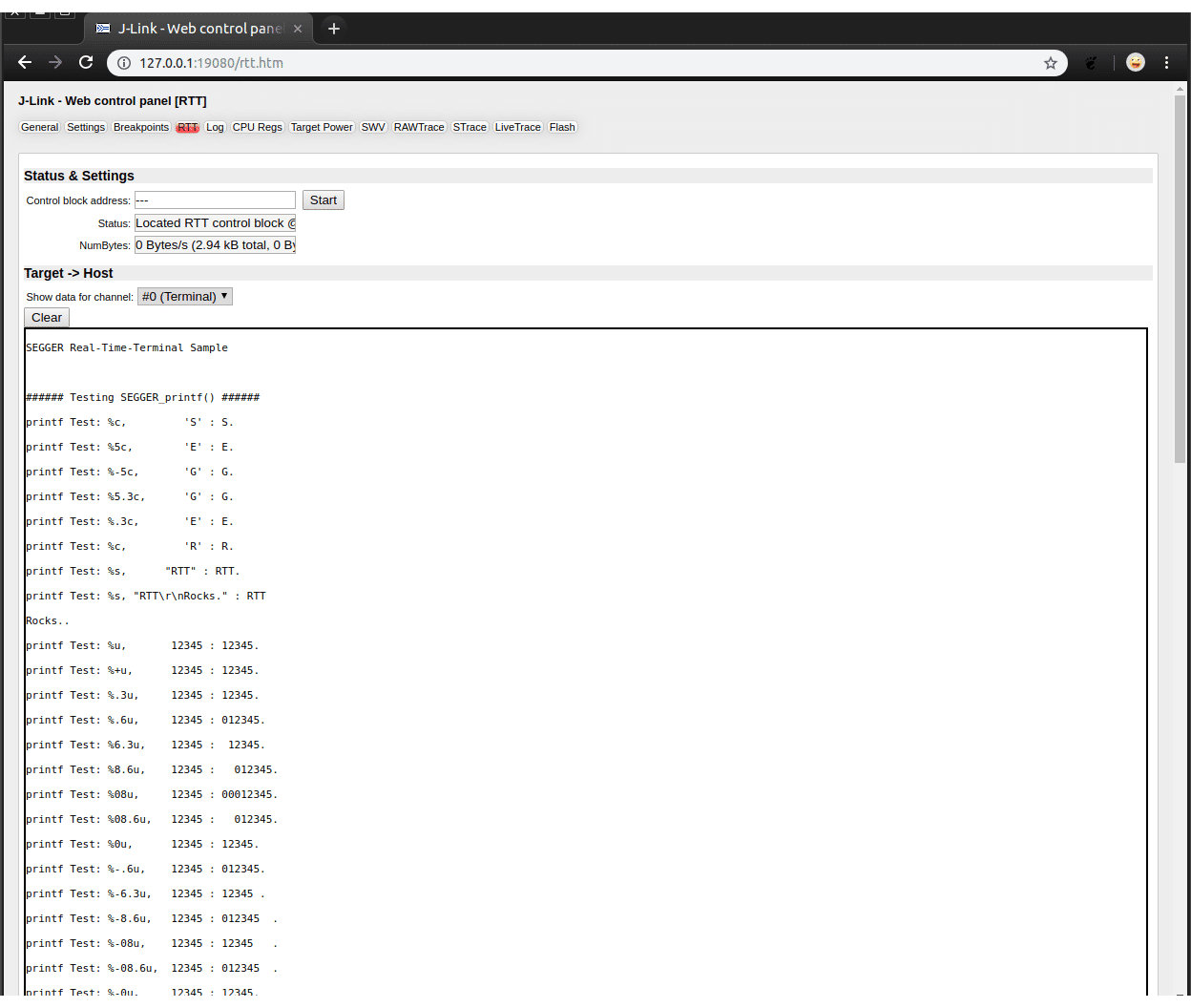

Uma segunda forma de receber os dados do RTT é via browser. Acessando o endereço 127.0.0.1:19080 na aba RTT podemos visualizar os mesmos dados sendo recebidos.

Recebendo os dados RTT via Browser
Recebendo os dados RTT via Browser

3 – J-Link RTT Viewer (funciona somente em ambiente Windows)

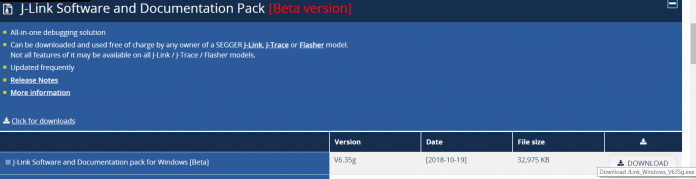

Realize o download do arquivo JLink_Windows_V635g.exe no site da Segger. Após instalar o pacote você terá acesso às ferramentas disponibilizadas pela SEGGER para serem usadas com o J-Link. Estamos usando uma versão lite do J-Link, portanto alguns recursos podem ser limitados.

Download do pacote J-Link
Download do pacote J-Link

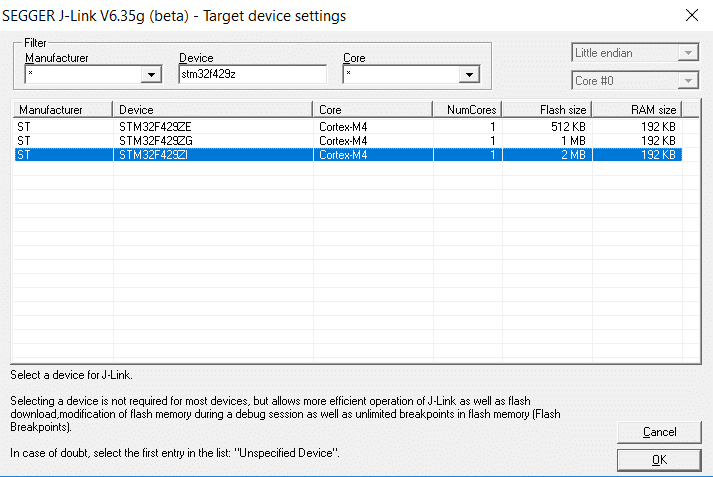

Abrindo e configurando o J-LInk RTT Viewer
Abrindo e configurando o J-LInk RTT Viewer

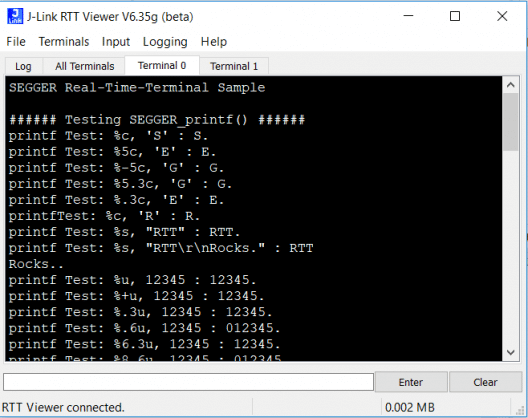

Recebendo os dados via RTT no terminal 0
Recebendo os dados via RTT no terminal 0

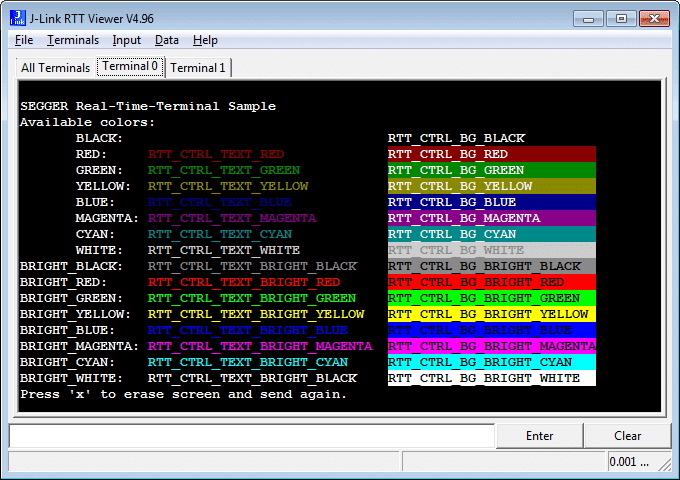

Também é possível customizar o formato de saída das mensagens como mostra a imagem abaixo, para mais informações acesse o link.

image10 1

Extra: Redirecionando a saída de conexão Telnet a uma porta serial Virtual

Vão existir momentos nos quais vamos querer ver a variação de um sinal na forma de gráficos, e infelizmente nenhuma das situações acima vai nos possibilitar isso. Uma forma de fazê-lo é usar o SerialPlot, mas como jogar a saída e entrada de uma conexão Telnet a uma conexão serial? Felizmente para resolver isso podemos usar a ferramenta socat.

Instale o pacote socat:

Nesta parte focaremos na função app_rtt_run_ex2, ela transmitirá dados aleatórios gerados pelo RNG do microcontrolador.

Infelizmente como vimos acima a função SEGGER_RTT_printf não suporta a formatação %f usada para imprimir variáveis do tipo float. Para resolver isso habilitamos esse recurso no compilador e usaremos a função sprintf.

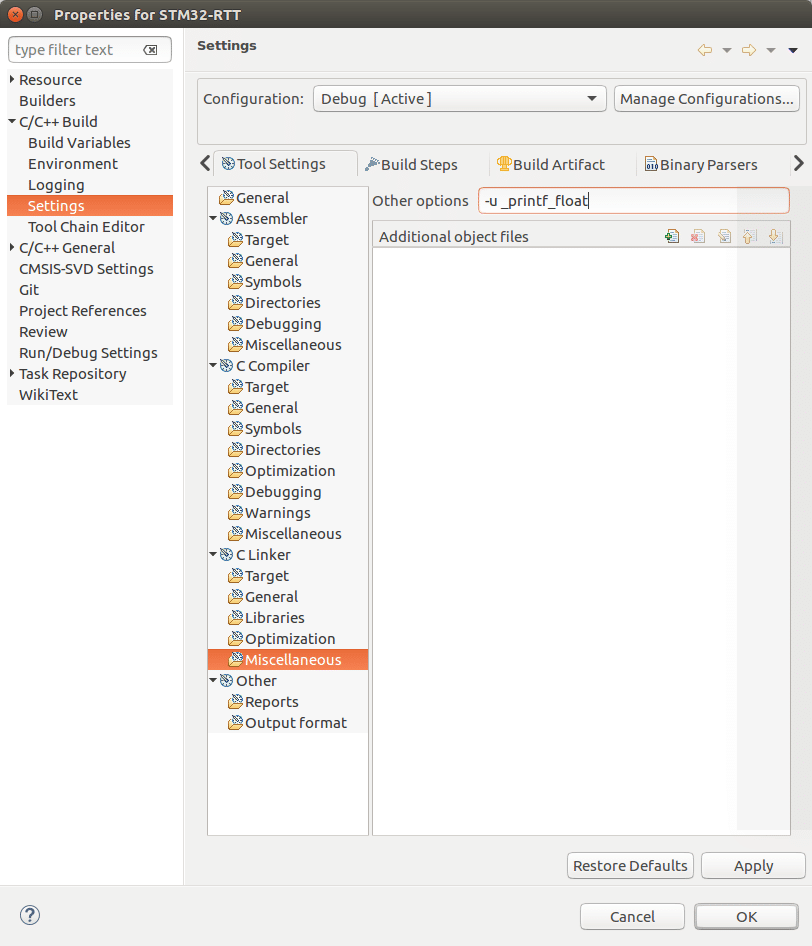

Para habilitar o recurso adicione o comando -u _printf_float nas propriedades de compilação do projeto como mostra a figura abaixo.

image2 8
Habilitando o print de dados do tipo float

Agora, durante o período de debug, execute o comando abaixo para redirecionar a saída da conexão Telnet à porta serial virtual /dev/ttyS1.

Em seguida abra outro terminal e libere os recursos de escrita e leitura para seu usuário na porta ttyS1.

Feito isso, estabeleça uma conexão na porta /dev/ttyS1 usando o SerialPlot. A imagem abaixo mostra os dados aleatórios gerados e transmitidos via RTT e recebidos via SerialPlot.

Recebendo dados RTT via SerialPlot
Recebendo dados RTT via SerialPlot

Conclusão

Neste artigo explicamos um pouco como funciona a biblioteca RTT da SEGGER, como adicioná-la e usá-la em um projeto usando o Kit SMT32F429 discovery e a IDE Atollic. Vimos 3 formas diferentes de receber esses dados e como redirecionar a saída Telnet para uma porta serial virtual.

Vantagens:

  • É uma ferramenta confiável para transmitir dados críticos em tempo real;
  • A velocidade de transmissão via RTT é muito maior comparada à uma transmissão via UART, SWO ou semihost.

Desvantagens:

  • Ela só pode ser usada em modo de debug com o J-Link;
  • Dependendo do número de canais criados há um consumo considerável de memória RAM. (Neste artigo usamos o canal default zero para transmitir os dados);
  • Por estarmos usando uma versão limitada do J-Link para os kits da ST alguns recursos dos softwares também são limitados.

Extra:



Durante escrita deste artigo percebi a existência de um arquivo chamado JLinkARM.dll na pasta JLink_V635g. Lendo mais a respeito eu vi que a SEGGER possui um SDK que nos possibilita usar essa dll em suas aplicações C#, C++, Visual Basic, etc. Ela nos permite criar aplicações de gravação e leitura da flash e RAM, visualizar variáveis em run time durante o debug, e até mesmo ferramentas de automação de testes e validação. Para mais informações acesse o link.

Usando J-Link SDK com Visual Basic .NET
Usando J-Link SDK com Visual Basic .NET

Código fonte:

https://github.com/JorgeGzm/STM32-RTT
