O que é o Synergy?



Em resumo, o Renesas Synergy é uma completa e bem qualificada plataforma para o mercado de embarcados que visa atender uma exigente demanda de Time-to-Market, atrelada com redução de custos de desenvolvimento, sem sacrificar o aprendizado do time de desenvolvimento para adoção de novas tecnologias.



A Figura 1 abaixo ilustra bem o comparativo entre o desenvolvimento tradicional para sistemas embarcados e o desenvolvimento com a plataforma Renesas Synergy. Na abordagem tradicional, o time de desenvolvimento precisará realizar o projeto de Hardware, passando por todo um processo de projeto, codificação e integração com as camadas de drivers, middleware, RTOS e nuvem, até por ventura criar toda a base para o código de aplicação. Isso sem esquecer que no fim de todo esse processo há uma bateria de testes antes de entregar o produto final.



Desenvolvimento com Renesas Synergy
Figura 1 - Desenvolvimento com Renesas Synergy. Fonte: Renesas.



E a proposta do Synergy é exatamente atacar esse trajeto específico do desenvolvimento de projetos embarcados que trata de desenvolver as bases para a aplicação funcional do produto, levando à economia de tempo, e assim criar mais janelas de tempo no escopo de projeto para trabalhar na sua inovação frente ao mercado.





Por que usar o Synergy?



Com a atual demanda de mercado, o desenvolvimento de produtos cada vez mais sofisticados demanda conhecimentos pouco comuns e relativamente complexos, tais como criptografia de dados, manipulação de gráficos em displays LCD, comunicação via portas USB por meio de diversas classes, dentre outros.



Nisso, a inovação encontra um obstáculo cruel: a junção tempo e dinheiro. Cada projeto tem um orçamento a ser seguido para o seu desenvolvimento e entrega ao mercado, seguindo uma sequência cronológica e bem específica de tempo. Em um cenário com um orçamento mais apertado, nem sempre os desenvolvedores e empresas em geral possuem o tempo hábil para encontrar soluções adequadas aos seus escopos, que sejam de código-aberto. E quando encontram, ainda há o caminho de muitos testes e verificações para sua segura inserção no projeto.

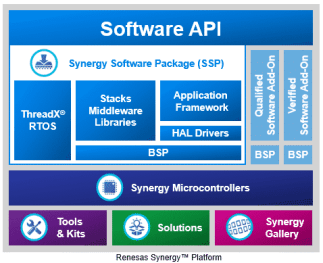

Plataforma Renesas Synergy
Figura 2 - Plataforma Renesas Synergy. Fonte: Renesas.



Frente à incerteza, um software pago/comercial torna-se uma alternativa interessante, pois trata-se, na maioria dos casos, de uma solução já testada e validada no mercado, o que já garante alguns pontos de confiança em sua adoção. Todavia, ainda carece da devida verificação para analisar se o mesmo atende as necessidades do projeto em termos de aplicação e hardware, o que levará tempo para realizar. Isso sem ainda falar dos custos adicionais com as licenças envolvidas.



Atender as exigências do atual mercado implica em investimentos para o desenvolvimento de produtos mais sofisticados, inovadores. E isso resulta em horas de treinamento para equipes de desenvolvimento, gastos com licenças de softwares e ferramentas de desenvolvimento vinculadas às tecnologias adotadas ou estudadas, dentre outros. Todo esse gasto com horas e material para pesquisa e desenvolvimento de novos produtos é um investimento de risco! Risco em dois sentidos: Primeiro, o de perder um grande capital investido em um produto que pode não dar certo, antes mesmo de colocar o produto em circulação e conseguir fluxo de caixa. Segundo, de perder uma parcela do mercado por não lançar um produto inovador em uma dada janela de tempo.



Como conseguir uma solução para capital, tempo e inovação?





Uma Sinergia de Plataformas



Renesas Synergy Logo



Para atender esse anseio, a Renesas Synergy responde com uma plataforma completa, feita com software profissional, extensivamente testado e de alta qualidade. Dessa forma, permite aos desenvolvedores escrever a aplicação funcional do projeto a partir da API Synergy, tendo a segurança e tranquilidade de usar uma base de software certificada para operar plenamente na família Synergy de microcontroladores.



Dessa forma, o time de desenvolvimento não precisa se preocupar com as camadas mais baixo-nível da aplicação, tais como pilhas de software e middlewares relacionados, principalmente em situações onde torna-se necessário usar recursos de rede, multimídia, displays gráficos e sistemas de tempo real. O uso do Synergy também dispensa a realização de investimentos pesados em licenças de softwares e ferramentas, ao passo em que a Renesas tem estabelecido parcerias com importantes nomes para o corpo da plataforma Synergy. A título de exemplo, o RTOS base é o ThreadX da Express Logic. E a IAR, empresa mundialmente reconhecida no ramo de desenvolvimento de sistemas embarcados e parceira da Renesas, está em processo de plena integração à Plataforma Renesas Synergy, o que deve se concretizar em poucos meses.





Synergy Software Package (SSP)



Basicamente, é o coração da Plataforma Synergy, pois agrega todas as pilhas de software de todas as camadas envolvidas no desenvolvimento de projetos com Synergy. Do mais baixo-nível com relação aos drivers de periféricos e HAL, passando pelo RTOS, até o mais alto nível com APIs de acesso a chamadas de recursos de rede, USB, gráficos, segurança e outros.



Ou seja, o SSP é o componente-chave da plataforma Synergy, pois abstrai no desenvolvimento da aplicação o acesso a recursos de baixo-nível do hardware, acelerando e facilitando o desenvolvimento do projeto, e tornando um código de aplicação portável para outras soluções desenvolvidas sobre a plataforma Synergy.

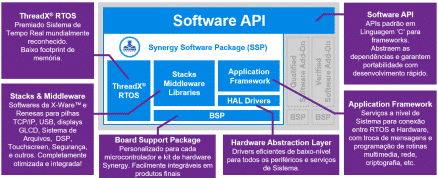

Como mostrado na Figura 3, podemos ver com detalhes a estrutura que compõe o SSP (Synergy Software Pack).



Estrutura do Synergy Software Pack - SSP
Figura 3 - Estrutura do Synergy Software Pack - SSP. Fonte: Renesas.





Microcontroladores



Os microcontroladores da família Synergy são altamente escaláveis, tendo uma pinagem compatível entre encapsulamentos de modelos maiores e modelos menores, como também mapas de registradores compatíveis entre si. Ou seja, projetos desenvolvidos com microcontroladores com pinagem menor irão seguramente caber dentro de microcontroladores com pinagem maior.



Adiante, veja a listagem das características-base dos microcontroladores Synergy:

  • Ampla gama de Núcleos de 32 bits ARM® Cortex®-M;
  • Compatibilidade de pinos e escalabilidade de projetos;
  • Memória Flash de até 4MB;
  • Mecanismos para aceleração de rotinas de criptografia e segurança;
  • Ultra-baixo consumo de energia.





Ferramentas e Kits

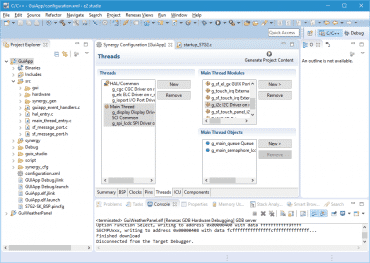

Como tornar tudo isso possível? A estrela é o e2studio, a ISDE (Integrated Solution Development Environment) da Renesas, que se integra com o SSP para o desenvolvimento do projeto de sistema, tendo um elemento chave que é o Synergy Configuration, uma ferramenta que permite configurar os elementos que farão parte do projeto, com direito a estruturas de RTOS tais como threads, mensagens, filas e semáforos, e até mesmo drivers e frameworks para recursos de rede, multimídia, segurança, dentre outros. Basicamente, é um "lego" para montar o esqueleto do projeto Synergy!



Visualização do e2studio com o Synergy Configuration
Figura 4 - Visualização do e2studio com o Synergy Configuration

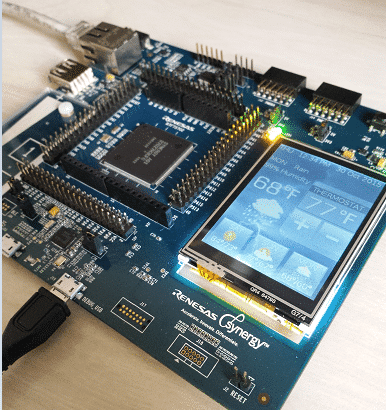

Para experimentar, aprender e desenvolver sobre a Plataforma, existem os Starter Kits (SK) e Development Kits (DK), que permitem o acesso imediato aos recursos oferecidos pelos pacotes de software. Na Figura 5 está um exemplo do SK-S7G2 executando um exemplo de projeto de "Estação de Clima".



Renesas SK-S7G2 com Projeto-exemplo de Estação Climática.
Foto 5 - Renesas SK-S7G2 com Projeto-exemplo de Estação Climática.





Soluções



As soluções do conjunto Renesas Synergy agregam exemplos de projetos para embasar as seguintes linhas:



  • Kits Exemplo de Produto: São um design completo, uma representação de um produto final. Veja como exemplo na Figura 6 um IHM com o PE-IHM1 Kit.

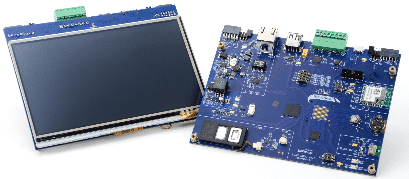

Synergy PE-HMI1 Kit
Figura 6 - Synergy PE-HMI1 Kit. Fonte: Renesas



  • Kits Exemplo de Aplicação: São kits com blocos modularizáveis para construção de aplicações-modelo. Veja como exemplo o DK-S3A7 e alguns dos módulos de toque capacitivo.



Kit DK-S3A7 com Módulos
Figura 7 - Kit DK-S3A7 com Módulos. Fonte: Renesas





Galeria



Para facilitar o acesso às ferramentas de desenvolvimento Synergy, ao pacote SSP, licenças e demais softwares e serviços de terceiros, a Renesas criou o Renesas Gallery, que nada mais é que um portal para acesso aos recursos oferecidos pela plataforma.



Tela do Renesas Gallery
Figura 8 - Tela do Renesas Gallery.





Contest Renesas - Criando dispositivos mais inteligentes com Renesas Synergy





Está no ar um desafio da Renesas com o Embarcados que visa fomentar o desenvolvimento de startups que estão em busca de desenvolver seu produto eletrônico. Envie sua ideia e entre nesse desafio. As inscrições começaram no dia 24 de Abril e vão até o dia 21 de Maio.



Além de ferramentas para desenvolvimento, mentoria e suporte intensivo, as melhores ideias selecionadas receberão a oportunidade de passar por um processo de pré-aceleração e poderão ganhar osciloscópios lançamento da Keysigth.



Os 25 projetos classificados para a próxima fase vão receber um kit de desenvolvimento Renesas SK-S7G2 e toda orientação necessária para sair do zero.



Depois do desenvolvimento serão escolhidos 3 protótipos vencedores do desafio. Aos vencedores serão concedidos os seguintes prêmios:





Confiram e se inscrevam. Essa iniciativa tem apoio da Baita Aceleradora, Keysight Oscilloscopes e INCAL Instrumentos.



Essa é uma boa oportunidade para empresas alavancarem projetos inovadores. Clique no link abaixo para mais informações e para participar.



https://contest.embarcados.com.br/criando-dispositivos-mais-inteligentes-com-renesas-synergy/



Saiba mais sobre a Plataforma Renesas Synergy



Para saber mais acesse os seguintes textos no Portal Embarcados:



Como instalar as ferramentas pra trabalhar com o Renesas Synergy, por Thiago Lima

Como piscar um led com o Renesas Synergy, por Thiago Lima

Synergy e ThreadX: Explorando a estrutura básica do RTOS, por Fabio Pereira

Synergy e ThreadX: Introdução à multitarefa, por Fabio Pereira

Synergy e ThreadX: Recursos compartilhados e Mutex, por Fabio Pereira
