Criando uma UART e mostrando os dados recebidos em VHDL

Como criar um pino no FPGA com uma função de RX de uma UART, enviando dados do computador para o FPGA e mostrando o valor no display de 4 dígitos disponíveis na placa de desenvolvimento

Este projeto tem como função criar parte de uma UART (apenas o reciver), que ao receber um valor enviado por um computador, apresente seu valor em hexadecimal no display de 7 segmentos por 4 dígitos.

A UART consiste de uma entrada que recebe um byte, transmitindo-o de forma sequencial e alterando os estados desta porta. Por se tratar de uma comunicação assíncrona, é necessário que tanto o receptor quanto o transmissor saibam a velocidade de comunicação (baut rate).

Um ótimo artigo, que apresenta, detalhadamente, como detectar automaticamente o valor de baud rate é: “UART Autobaud em VHDL” escrito por Fábio Pereira.

Aqui, diferente do artigo citado, vamos nos concentrar em um projeto prático e mais simples, como enviar o valor de uma tecla de um computador para uma porta no FPGA.

Tabela Ascii

Nesta proposta, cada caractere recebido é mostrado no display com seu valor definido na tabela Ascii em hexadecimal. Essa tabela é definida na Wikipedia como :

A tabela ascii é a (do inglês American Standard Code for Information Interchange; “Código Padrão Americano para o Intercâmbio de Informação”) — geralmente pronunciado [áski] — é um código binário (cadeias de bits: 0s e 1s) que codifica um conjunto de 128 sinais: 95 sinais gráficos (letras do alfabeto latino, algarismos arábicos, sinais de pontuação e sinais matemáticos) e 33 sinais de controle, utilizando 7 bits para representar todos os seus símbolos.

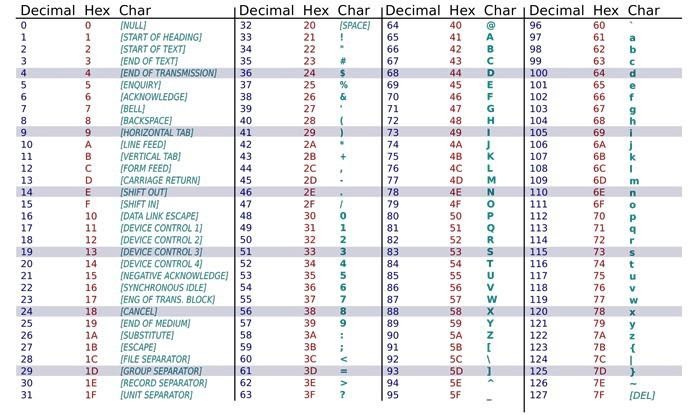

Abaixo podemos ver uma representação da tabela Ascii.

Tabela Ascii
fonte: TechTudo

Portanto, esperamos verificar o valor do caractere enviado no display de 4 dígitos, como no exemplo: Tecla “m” = Display “006D”

Hardware

Para executar o projeto é necessário um hardware intermediário entre o computador e a placa de desenvolvimento. Para tanto utilizaremos um conversor USB para RS232.

A seguir, podemos ver um esquemático que representa a conexão do sistema.

TeraTerm

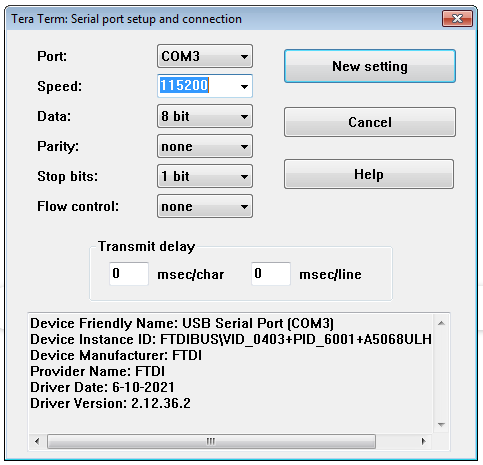

O envio de dados é feito utilizando o software open source TeraTerm, com o conversor UBS conectado. Para configurar, vá na guia Setup > Serial Port e a seguinte tela será apresentada.

image 26

Ajuste o item Speed como 115200. Esse parâmetro representa o baud rate.

Top Level

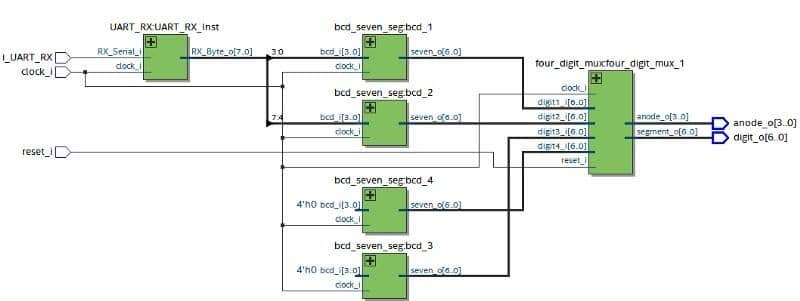

Na figura abaixo é possível verificar o top level do projeto. Ele consiste em uma entrada de comunicação serial, quatro conversores bcd para sete segmentos e um multiplexador para separar os dígitos no display de 7 segmentos por 4 dígitos (os dois últimos citados, estão presentes no projeto anterior).

UART

Máquina de estados

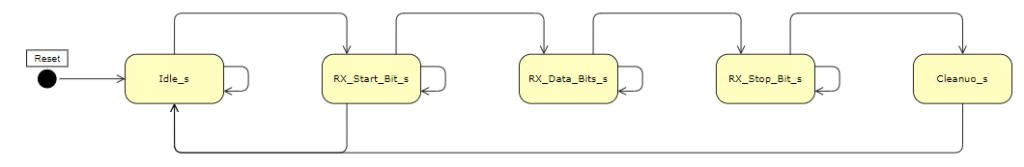

Para o controle do Reciver é necessário desenvolver uma máquina de estados composta de 5 estados:

Idle_s: Detecta o start bit foi para 0.

RX_Start_Bit_s: Verifica mais uma vez se o start bit continua em 0.

RX_Data_Bits_s: Responsável por coletar os bits de dados.

RX_Stop_Bits_s: Sinaliza o fim da recepção e ativa o RX_DV_r.

Cleanuo_s: Desativa RX_DV_r e retorna para Idle_s.

UART

UART RX

Como base para esse trecho do projeto, usamos a descrição de hardware disponibilizada no site Nandland. Um dos pontos mais interessantes desta exposição é a forma como devemos calcular o baud rate, (seguindo a fórmula abaixo) e então passarmos este valor através do parâmetro genérico CLKS_PER_BIT_g.

Valor = Frequência de clock / Frequência de uart

No caso dessa concepção, o cristal de clock disponível na placa de desenvolvimento é de 50 Mhz, e o baud rate que usaremos é 115200, sendo assim, a conta resultante é:

Valor = 50.000.000 / 115200 ≈ 434

Podemos ver a descrição do pino RX, a seguir.

TOP Level VHDL

Quando recebido o stop_bit, o dado do byte coletado fica disponível em um vetor com 8 posições (RX_Byte_o), na qual os 4 bits mais significativos irão para o conversor BCD para sete segmentos, e os outros 4 bits são conectados ao outro conversor BCD.

A apresentação desse componente e do multiplexador de 4 dígitos estão disponíveis abaixo e sua explicação está detalhada no projeto anterior.

BCD para 7 segmentos

Mux para 4 dígitos

Teste

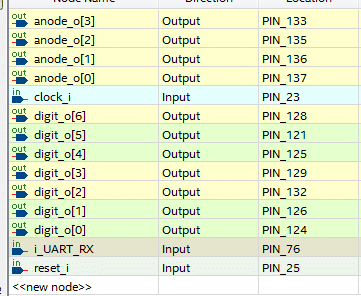

Após efetuar a compilação do projeto devemos fazer o pin planer (a conexão entre o pino físico e o pino gerado pela descrição), a tabela está disponível na figura abaixo.

UART

E, por último, conectamos o TX e o GND do conversor FTDI aos pinos i_UART_RX (76 do conector P2) e GND (do conector P2), respectivamente.

Com o sistema ligado, ao pressionarmos uma tecla no TeraTerm podemos ver o resultado no display da placa de desenvolvimento, como no vídeo a seguir:

UART

Conclusão

Uma vantagem do FPGA é poder utilizar grande parte dos pinos como parte de UART, independentes entre si. O exemplo apresentado é apenas para fins didáticos, mas ajuda a compreender a mecânica da comunicação serial.

Na próxima etapa devo apresentar a descrição de hardware do TX juntamente com o Testbench do RX e TX, então acompanhe o blog para mais novidades.

Caso deseje consultar, os arquivos deste projeto estão disponíveis neste link do Github. Em caso de dúvidas por favor entre em contato.
