Tutorial de Modelsim: Verificando o VHDL antes de programar o FPGA

tutorial de modelsim

Ferramentas de debug e simulação são grandes aliados no desenvolvimento de aplicações embarcadas, pois facilitam a vida do desenvolvedor, em FPGA é extremamente recomendado que todo o código seja testado em um simulador antes de ser sintetizado em um FPGA. Neste texto será apresentado um rápido tutorial de modelsim.



O processo de gravar o FPGA e testar é muito mais demorado do que simplesmente rodar o simulador. Além disso não existem muitas interfaces da FPGA com o mundo externo, é praticamente impossível saber tudo que está acontecendo no seu sistema em tempo real. Alguns bugs são difíceis de serem encontrados em tempo de execução pois podem ocorrer só em situações especificas que demoram muito a acontecer ou por necessitar de vários equipamentos externos para simular a situação em que ocorreriam.



O Modelsim é um simulador de HDL (Hardware Description Language) desenvolvido pela Mentor Graphics. Ele suporta a simulação das linguagens VHDL e Verilog e pode simular o código a nível de RTL (Register Transfer Level) e Gate Level. Em nível de RTL é analisado o circuito a nível de comportamento dos registradores e em Gate Level é analisado a nível de netlist com inclusão de atrasos das portas lógicas e etc.



Vamos por partes, começando do mais simples. Neste tutorial, como exemplo, irei apresentar o que é necessário para realizar a simulação da aplicação mostrada no tutorial anterior a nível de comportamento.





Tutorial de Modelsim: download do Modelsim



A primeira coisa que deve ser feita, é instalar o Modelsim no seu computador. Uma edição de graça do Modelsim para estudantes pode ser obtido no site da Altera . Recomendo o download junto com o Quartus 14.



É importante notar que a versão gratuita possui algumas limitações, tais como: limitação de performance, limite para o número de linhas de código executáveis e não trabalhar com duas linguagens em um mesmo projeto (misturar VHDL e Verilog).





Criar um TestBench



Uma das utilidades de VHDL é a simulação que é usada para estudar a operação de um circuito ou para verificar se um design está correto. Fazer uma simulação em VHDL é simular um experimento com um circuito físico, em que as entradas do circuito são conectadas a algum sinal de estímulo (por exemplo, um gerador de sinais) , e com isso, as saídas deste circuito podem ser observadas.



Simular uma lógica programada em VHDL é similar a fazer um experimento virtual, em que o circuito físico é substituído pela sua descrição em VHDL, bem como os estímulos de entrada e as saídas. Este conjunto de ferramentas e práticas são implantadas em um Testbench (arquivo de teste).



O código VHDL abaixo apresenta o Testbench para o exemplo mostrado anteriormente.



library ieee;
use ieee.std_logic_1164.all;
entity testbench_pisca_led is
end entity testbench_pisca_led;
architecture rtl of testbench_pisca_led is
signal clk: std_logic := '0';
signal rs: std_logic;
signal led_status: std_logic;
component pisca_led
port
(
sys_clk_50mhz : in std_logic;
sys_rst : in std_logic;
led : out std_logic
);
end component;
begin
clk <= NOT clk after 10 ns; -- clock de 50 MHz
pisca_led1: pisca_led PORT MAP(clk, rs, led_status);
end architecture rtl;



Pode-se observar as entradas de estímulo criadas do clock de 50MHz e o sinal de reset. A saída é o led_status. (10 ns para alto, 10 ns para baixo = perído de 20 ns = frequência de 50 MHz).



Para melhor visualizar a simulação o código pisca_led.vhd teve a frequência de pisca alterada para um período de 10 ms. Isso foi feito alterando o valor da comparação do sinal led_delay para 500000;



library ieee;
use ieee.std_logic_1164.all;
entity pisca_led is
port
(
sys_clk_50mhz : in std_logic;
sys_rst : in std_logic;
led : out std_logic
);
end entity pisca_led;
architecture rtl of pisca_led is
signal led_delay : NATURAL range 0 to 50000000;
signal led_reg : std_logic;
begin
led <= led_reg; -- Atribui a porta de saída chamada led o valor do registrador
process(sys_clk_50mhz, sys_rst) -- Executado a cada pulso de clock ou reset
begin
if sys_rst = '0' then -- Reset assíncrono, independe do clock
led_delay <= 0;
led_reg <= '0';
elsif rising_edge(sys_clk_50mhz) then
led_delay <= led_delay + 1;
if led_delay = 500000 then
led_delay <= 0;
led_reg <= not led_reg; -- Inverte o valor do registrador do led
end if;
end if;
end process;
end architecture rtl;



A seguir será mostrado como criar um projeto no Modelsim para que os códigos apresentados sejam testados.





Criar um Projeto, Adicionar os Arquivos, e Compilar



Podemos então abrir o Modelsim. Isto deve ser o que você vai encontrar ao executar o Modelsim pela primeira vez.

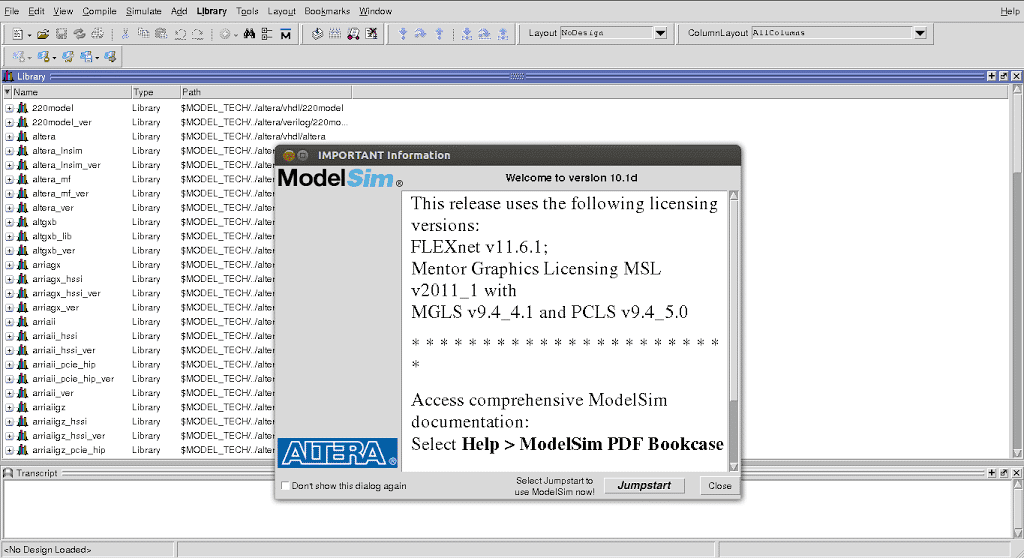

simulacao1
Figura 1. Primeira visão do Modelsim.




Vá então em File > New > Project.



Uma janela irá se abrir em que será necessário preencher as informações sobre o projeto.

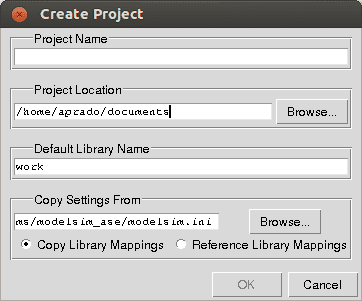

simulacao2
Figura 2. Informações sobre o projeto





Preencha as informações adequadamente e clique em Ok. Uma nova janela irá se abrir.



simulacao3
Figura 3. Adicionando arquivos ao projeto.





Se você já tem os arquivos .vhd do Testbench e do módulo disponível pisca_led , clique em ‘Add Existing File’ e adicione os arquivos ao projeto. Se não os tiver, o Modelsim possui um editor que pode ser utilizado para esse fim. Então clique em Create New File e copie o conteúdo para o novo arquivo. A tela do seu projeto deve estar da seguinte forma:



simulacao4
Figura 4. Visão do projeto





Agora vamos compilar os arquivos para isto é só clicar em Compile > Compile All. Se não houver erros nos arquivos a seguinte mensagem irá aparecer na tela Transcript:



# Compile of pisca_led.vhd was successful.

# Compile of testbench_pisca_led.vhd was successful.

# 2 compiles, 0 failed with no errors.





Rodar a Simulação



Agora vamos rodar a simulação. Para isso clique em Simulate > Start Simulation… A seguinte tela vai aparecer:



simulacao5
Figura 5. Inicializando a simulação




Caso não apareça, vá em View>Wave.



Escolha o Testbench e clique em OK. A seguinte tela irá abrir

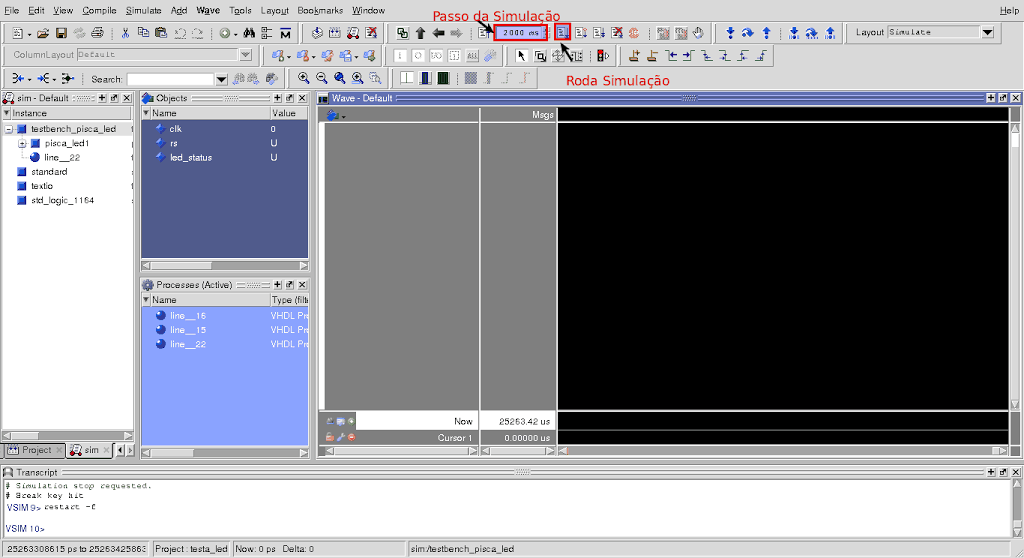

simulacao6
Figura 6. Tela de simulação




É possível observar os seguintes itens, descritos na imagem:

  •  Tempo de simulação: Especifica o tempo de cada passo da simulação;
  • Instancias: Instâncias disponíveis;
  • Objects: Sinais disponíveis dentro da instância selecionada;
  • Wave: Analisador de ondas, onde é possível verificar os sinais em determinados instante de tempo.



Antes de começar a simulação, escolha os sinais de interesse que serão analisados. Para tal, selecione primeiramente a instância do testbench_pisca_led no Instance Viewer. Observe que os sinais clk, rs e led_status ficarão disponíveis em Objects. Arraste estes 3 sinais para a janela Wave. Em seguida, selecione a instância pisca_led1 e arraste o sinal led_delay para a janela Wave.



Na janela Wave, o sinal de reset não está sendo setado, e com isso ele está no estado unknown. Antes de simularmos temos que fazer com que o sinal rs fique em 0 para que ocorra o reset e os sinais sejam iniciados corretamente. Para fazer isso clique com o botão direito sobre o sinal rs. No menu que irá se abrir, clique em Force…. Coloque value = 0 e clique em Ok.



simulacao7
Figura 7. Forçando o valor de um sinal.




Em seguida, altere o tempo do passo da simulação para 10 ms e clique em play. Essa operação irá levar algum tempo devido às limitações da versão free do Modelsim.



Altere o sinal de rs para 1 e rode novamente 10ms. Rode mais uma vez 10 ms.



Ao fim estará simulado 30 ms em que os primeiros 20 ms foram utilizados para dar reset no módulo de pisca_led e os próximos 10 ms foram utilizados para o led alterar seu status para 1.



Ao final da simulação, podemos observar o resultado na janela wave. O zoom (icone lupa) pode ser utilizado para melhor visualizar a simulação. Para observar o evento da alteração do status do led, selecione o sinal led_status e clique no botão para procurar o nível de borda. Conforme podemos observar na figura seguinte:

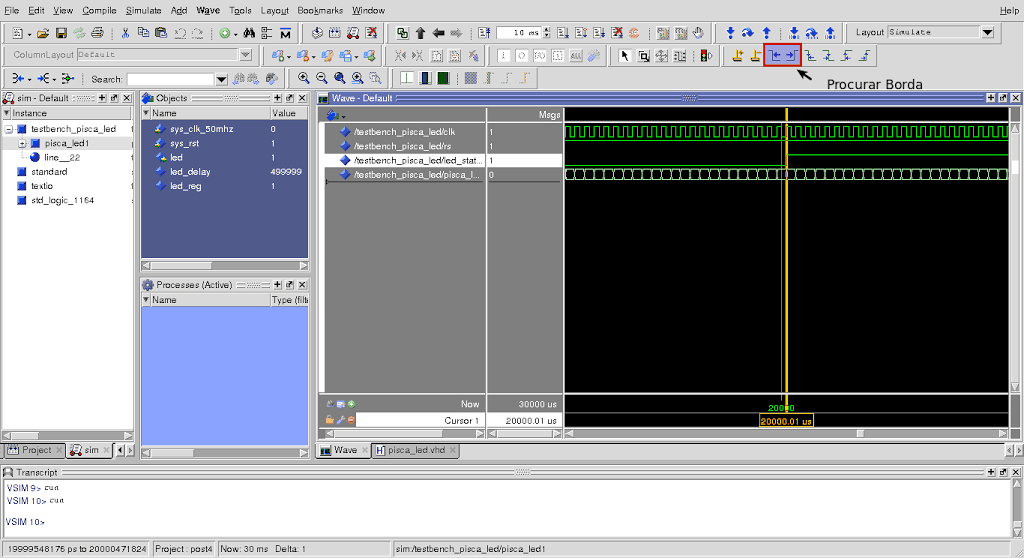

simulacao8
Figura 8. Funcionamento do contador





Observamos que a simulação aconteceu conforme o esperado. A cada pulso de clock, o contador led_delay foi incrementado e quando atingiu o valor 500000 (10 ms) o valor de led_status foi alterado.





Conclusões



Simulações são de suma importância para o desenvolvedor VHDL, pois o tempo de compilação de tais ferramentas é excessivamente grande conforme o projeto vai aumentando de complexidade. Fica muito trabalhoso testar um design diretamente em um placa ou kit de desenvolvimento. Além disso, ela permite verificar se o comportamento está de acordo com o projetado antes de ir para o kit, permitindo encontrar possíveis “furos”.



Por fim, sugiro que você faça algumas modificações no código, principalmente para que a simulação não demore tanto. Isso pode ser feito alterando-se o valor de comparação do registrador led_delay.



Existem diversas formas de criar um testbench e testar um circuito, neste tutorial fiz de forma básica pois a intenção era mostrar o Modelsim! Mais para frente faço um post exclusivo sobre testbenchs.



Adaptamos esse Texto Original, publicado por Andre Prado em seu blog e escrito em conjunto com Raphael Silva
