TinyPICO - Pequena placa com o ESP32

TinyPICO

A empresa Unexpected Maker lançou um Crowdfunding para promover a TinyPICO, uma pequena e poderosa placa com o ESP32. Medindo apenas 32 x 18 mm, a placa possibilita a fácil prototipagem com o ESP32, já que é compatível com protoboard e já vem o MicroPython carregado.



A seguir vamos apresentar os detalhes da TinyPICO e mais detalhes da campanha.



Detalhes da TinyPICO



A placa TinyPICO é uma das menores placas de desenvolvimento ESP32 do mundo. Foi desenvolvida para fornecer acesso ao processador dual core de 240 MHz e conectividade à Internet do ESP32, tudo em um pequeno form factor.

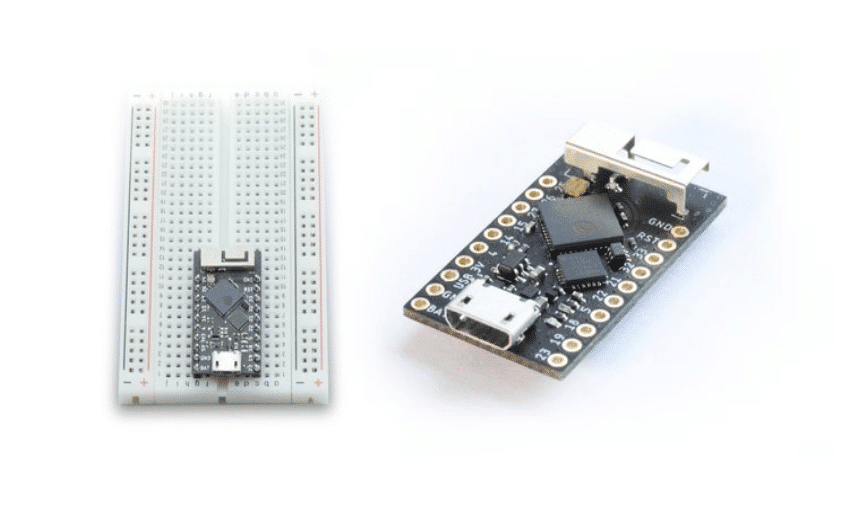

TinyPICO



Além do SOC ESP32, a placa conta com 4 MB de RAM extra, LED RGB on board, regulador de tensão que suporta até 700 mA e circuito para bateria.



Top e bottom da TinyPICO



A seguir são apresentados os seu recursos:

  • SiP ESP32-PICO-D4 com processador ESP32 dual-core operando a 240 MHz, e 4 MB de memória flash SPI;
  • Memória RAM externa de 4 MB;
  • Conectividade - 2.4 GHz WiFi 4 802.11b/g/n, Bluetooth 4.2 LE, 3D antena;
  • 14 GPIO e compatível com protoboard;
  • Conector USB;
  • LED para Power (vermelho), carregamento (laranja) e LED RGB APA102;
  • Alimentação:
    • 5 V via micro USB;
    • Regulador LDO de 3,3 V - 700 mA;
    • Otimizada para alimentação por bateria;
    • Gerenciamento de bateria LiPo;
    • Pads para conector de bateria na parte inferior;
    • Consumo – Deep sleep: 18 uA.
  • Dimensão – 32 x 18 mm.

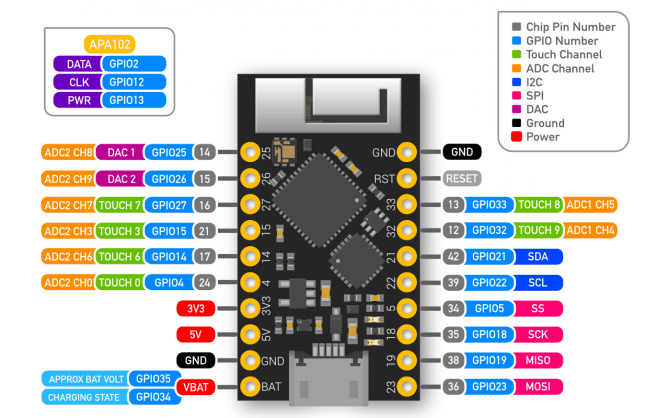

A figura a seguir exibe o seu pinout:



Pinout da TinyPICO



O TinyPICO vem com o MicroPython pré-instalado, suporta o Arduino IDE e também o Espressif IDF. Isso permite flexibilidade para codificar da maneira que desejar.



A equipe Unexpected Maker está trabalhando para fornecer bibliotecas auxiliares MicroPython e Arduino.



Você encontra exemplos no site da TinyPico e no repositório do Github.



Além da placa TinyPico, eles estão trabalhando em um conjunto de placas extras, chamadas de TinyPICO Shields. Todas as placas são open hardware e 6 já estão disponíveis como recompensas durante a campanha:



Play Shield

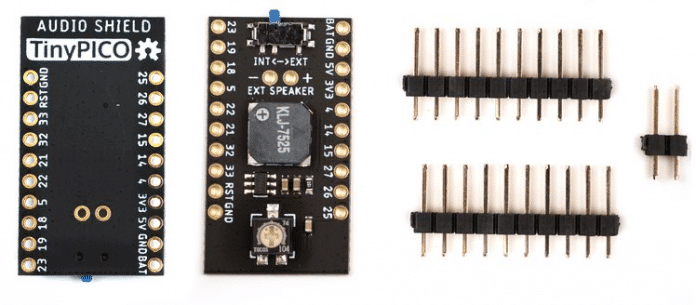

Audio Shield





RTC Shield





Grove I²C Shield

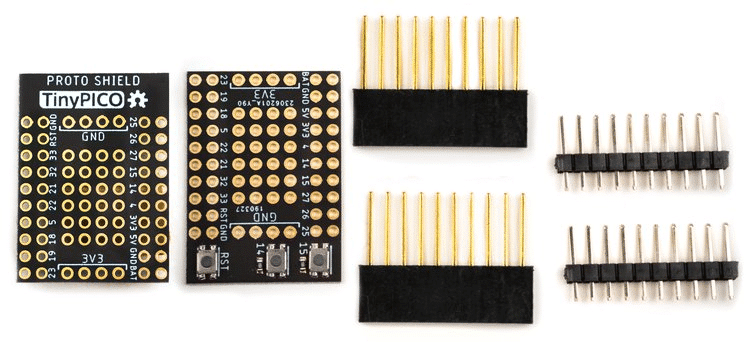

Proto Shield

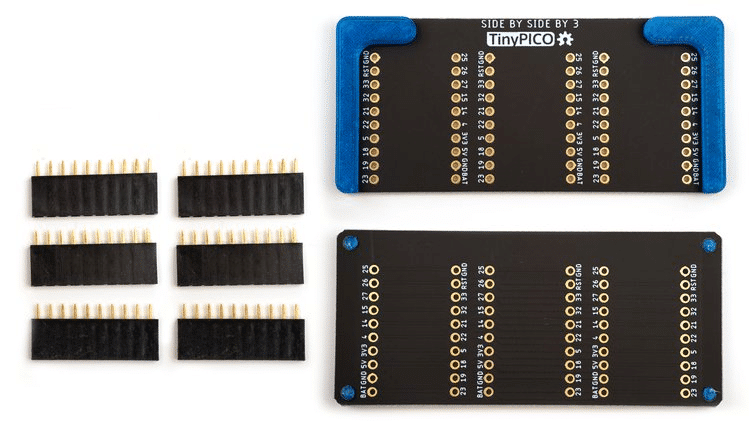

3 Up Shield





A TinyPICO está sendo promovida através de campanha no Crowd Supply, que ficará ativa até 20 de Junho. A expectativa de entrega está para o final de Julho de 2019.



Confira a seguir o vídeo da campanha:



O que achou da TinyPICO? Deixe seu comentário abaixo!
