Tiny 2040 – Nova placa com o RP2040 da Raspberry Pi

tiny2040 destaque

Em apenas algumas semanas desde o lançamento do microcontrolador RP2040 pela Raspberry Pi Foundation, muitas novidades chegaram em torno desse novo chip. Conforme o anúncio feito aqui no Embarcados, além da placa Raspberry Pi Pico, que traz para o RP2040, outras placas estão sendo desenvolvidas por parceiros, entre eles: Adafruit, SparkFun, Arduino e Pimoroni.

Enquanto o microcontrolador não chega em nossas mãos para desenvolvermos nossas próprias placas, vamos acompanhando os lançamentos.

Recentemente, a Pimoroni lançou a placa Tiny 2040. Segundo eles, a menor placa com o microcontrolador RP2040 da Raspberry Pi Foundation. Nesse post vamos analisar os detalhes dessa nova placa.

Detalhes da Tiny 2040

A Adafruit já tinha apresentado alguns projetos de placas muito pequenas com o RP2040, entre elas a Itsy Bitsy 2040 e em breve a QT Py RP2040. Agora a Pimoroni trouxe para o mercado a placa Tiny 2040, uma pequena placa com esse microcontrolador.

Medindo apenas 19 x 18 mm, a Tiny 2040 traz um conector USB-C, microcontrolador RP2040, memória flash de 8MB, botão de Reset e botão de boot, LED RGB programável e 12 pinos de I/O.

Placa Tiny 2040

Com a redução da quantidade de I/Os, eles tiveram que escolher os pinos no RP2040 que seriam disponibilizados para o usuário. Dos 12 pinos de I/O, 4 podem ser usados como entradas analógicas (1 entrada a mais que a Pi Pico), 2 para I2C e 2 para UART. Os pinos de debug (SWD e SWC) também estão disponíveis.

A placa possui regulador de tensão de 3,3V e os pinos de tensão 5V, 3V3 e GND estão disponíveis no barramento da placa.

Apesar de a Tiny 2040 trazer o formato castellated em seus pinos, a montagem dos componentes abaixo e acima da placa pode dificultar a soldagem da placa em outra.

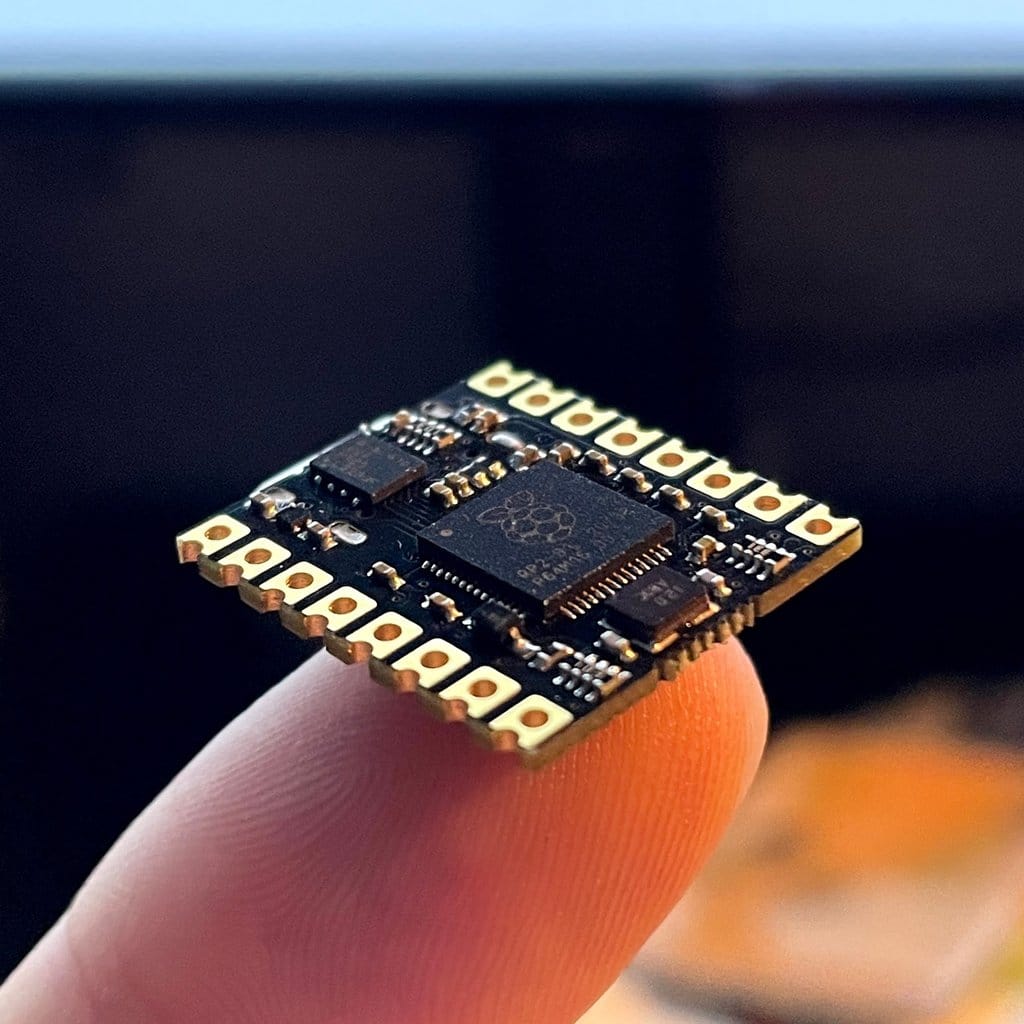

Placa Tiny 2040 no dedo

De qualquer forma, o espaçamento dos pinos ajuda a explorar a placa no protoboard e até mesma soldar em outras placas usando barra de pinos.

O valor é alto quando comparada com a Raspberry Pi Pico($12 x $4,). A placa ainda não está disponível para compra, mas já é possível cadastrar no site da Pimoroni para receber notificação de quando estiver disponível.

Referências

https://www.tomshardware.com/reviews/pimoroni-tiny-2040-review

https://shop.pimoroni.com/products/tiny-2040

Saiba Mais

Raspberry Pi lança microcontrolador, nova placa e muito mais!

Website | Veja + conteúdo

Engenheiro, especialista em sistemas embarcados. Hoje é diretor de operações do portal Embarcados, onde trabalha para levar conteúdos de eletrônica, sistemas embarcados e IoT para o Brasil.

Também atua no ensino eletrônica e programação. É entusiastas do movimento maker, da cultura DIY e do compartilhamento de conhecimento, publica diversos artigos sobre eletrônica e projetos open hardware.

Com iniciativas como o projeto Franzininho e projetos na área de educação, leva a cultura maker para o Brasil capacitando e incentivando professores e alunos a usarem tecnologia em suas vidas. Participou da residência hacker 2018 no Red Bull Basement.
