Exibindo valores de temperatura e umidade no app MQTT Dash com o sensor DHT11

MQTT DASH DESTAQUE
Este post faz parte da série MQTT Dash. Leia também os outros posts da série:

Dando continuidade à serie de artigos sobre o MQTT Dash, e respondendo a dúvida do leitor Fernando Oliveira Brito, neste artigo vamos publicar o valor de temperatura e umidade de um sensor DHT11 usando uma placa nodeMCU e também vamos exibir os valores no MQTT Dash. Se você ainda não testou o MQTT Dash, recomendo a leitura do artigo anterior.

Hardware com o DHT11

Para este exemplo, vamos usar os mesmos componentes usados no artigo anterior e vamos acrescentar um sensor de temperatura e umidade, o DHT11.

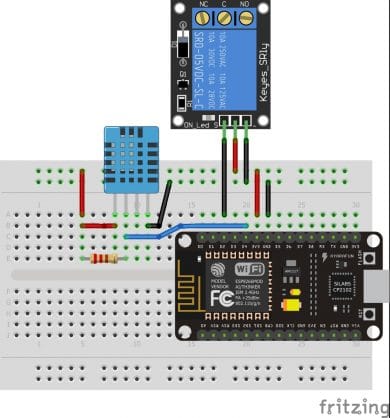

Circuito para teste do sensor DHT11 com MQTT Dash
Figura 1 – Circuito para teste do sensor DHT11 com MQTT Dash

O módulo relé é usado para acionamento da lâmpada. Você deve usar a etapa de potência que atenda os requisitos da carga.

Após realizadas as ligações elétricas do circuito, vamos para o desenvolvimento do firmware para o nodeMCU.

Firmware do nodeMCU

Aproveitando o software desenvolvido para o exemplo do artigo anterior, vamos adicionar a leitura da temperatura e umidade com o DHT11, assim como a publicação dos valores. Para uso do DHT11 na IDE Arduino é necessário ter a biblioteca DHT-sensor-library.

Com as mesmas configurações para o broker realizadas no artigo anterior, vamos publicar os valores de umidade e temperatura, nos respectivos tópicos: casa/umidade e casa/temperatura.

O código a seguir publica as informações do DHT11 a cada 20 segundos, assim como assina o tópico casa/L1, controlando o estado da lâmpada:

Configuração do MQTT Dash

Para a leitura dos valores de umidade e temperatura, vamos adicionar 2 elementos do tipo Range/progress:

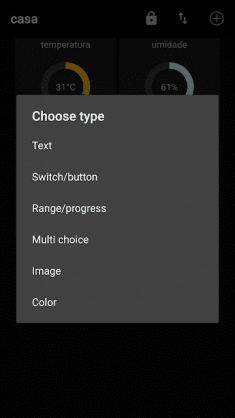

Adicionando um novo elemento ao dashboard do MQTT Dash
Figura 2 – Adicionando um novo elemento ao dashboard do MQTT Dash

Para exibir o valor da umidade, vamos configurar da seguinte forma:

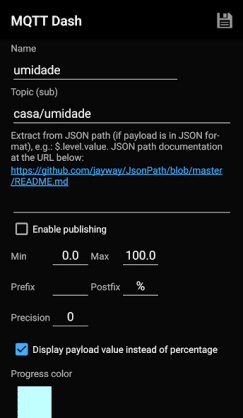

Configuração da leitura de umidade
Figura 3 – Configuração da leitura de umidade

Para exibir o valor de temperatura, vamos configurar da seguinte forma:

Configuração da leitura de temperatura
Figura 4 – Configuração da leitura de temperatura

No final teremos 3 elementos em nosso dashboard:

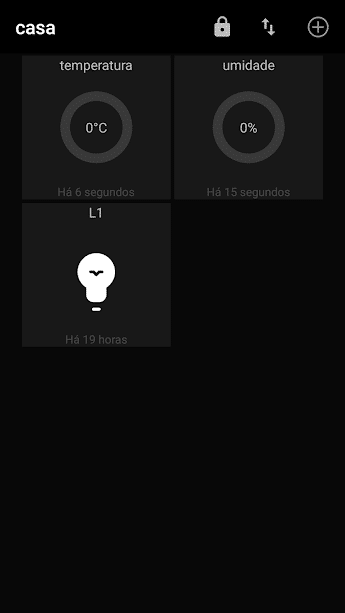

Dashboard final
Figura 5 – Dashboard final

Funcionamento

Agora com o programa carregado na nodeMCU e o MQTT Dash configurado, vamos testar a aplicação.

O primeiro passo é verificar se as informações estão sendo publicadas no broker. Use o recurso Websocket no CloudMQTT:

Verificando as informações que chegaram ao broker
Figura 6 – Verificando as informações que chegaram ao broker

E em seguida verificar a atualização dos valores no MQTT Dash:

Atualização do dashboard no MQTT Dash
Figura 7 – Atualização do dashboard no MQTT Dash

Pronto! Chegamos ao final deste tutorial. Deixo como desafio a inserção de mais sensores ao sistema, assim como novos publicadores e assinantes. Uma proposta interessante é criar um módulo com um botão para acionamento da lâmpada com um interruptor sem fio.

Não deixe de tirar as suas dúvidas ou então compartilhar seus projetos nos comentários abaixo.

Saiba mais

MQTT – Protocolos para IoT

Conectando-se ao DeviceHub com NodeMCU e MQTT

Oficina Maker de IoT – Conecte sua planta à Internet com Thingspeak

Estação de medição de temperatura Open-Source com Arduino e IoT – Configuração

Outros artigos da série

<< Use o MQTT DASH para controlar uma lâmpada remotamente
Website | Veja + conteúdo

Engenheiro, especialista em sistemas embarcados. Hoje é diretor de operações do portal Embarcados, onde trabalha para levar conteúdos de eletrônica, sistemas embarcados e IoT para o Brasil.

Também atua no ensino eletrônica e programação. É entusiastas do movimento maker, da cultura DIY e do compartilhamento de conhecimento, publica diversos artigos sobre eletrônica e projetos open hardware.

Com iniciativas como o projeto Franzininho e projetos na área de educação, leva a cultura maker para o Brasil capacitando e incentivando professores e alunos a usarem tecnologia em suas vidas. Participou da residência hacker 2018 no Red Bull Basement.
