System-On-Module blackFox

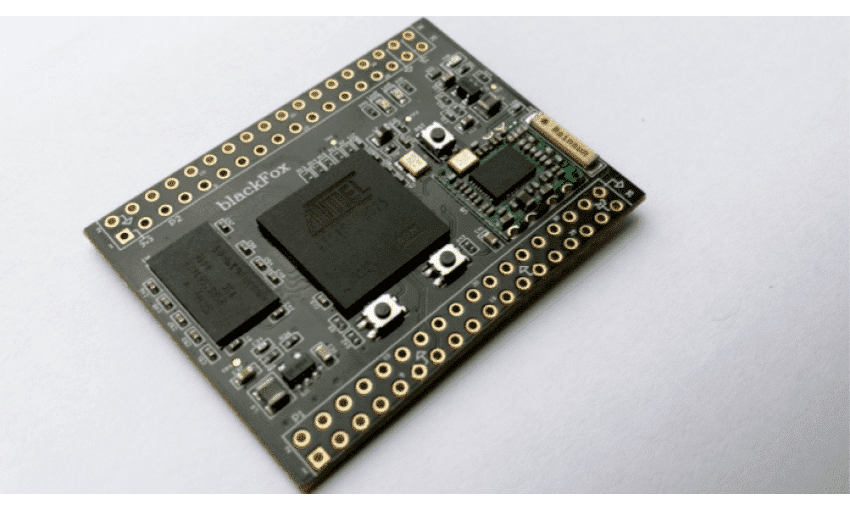

blackFox
Este post faz parte da série System-On-Module blackFox. Leia também os outros posts da série:

A ideia por trás do desenvolvimento deste system-on-module veio da vontade de estudar com mais afinco as técnicas de high speed design, as boas práticas de design e, neste caso, a ferramenta de desenvolvimento Altium. O objetivo foi colocar em prática os conhecimentos adquiridos, tanto no projeto do hardware, bem como nas ferramentas de build system para geração do sistema operacional Linux. Mais ainda, fazer uso dos seus mais diversos periféricos em aplicações-exemplos na linguagem C e Python.

A blackFox conta com o microprocessador AT91SAM9G25, da Microchip/Atmel, core ARM926EJ-S, fazendo parte da família ARM9, de propósito geral, roda a 400MHz e possui uma variedade de periféricos de conectividade, encaixando-se em diversas aplicações. A Figura 1 apresenta o modelo 3D do módulo:

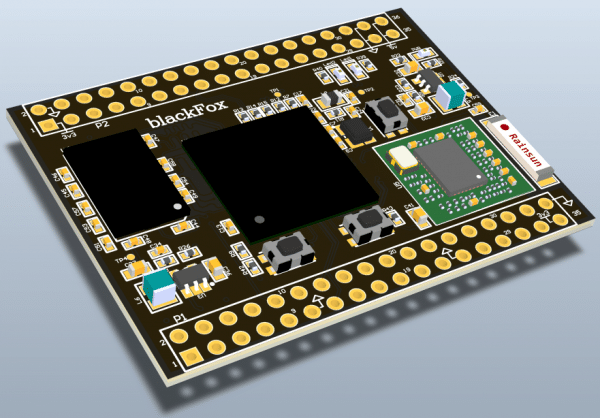

Modelo 3D da blackFox
Figura 1: Modelo 3D da blackFox

A seguir são apresentadas as características técnicas do módulo:

  • CPU: AT91SAM9G25 [email protected];
  • RAM: 128MB DDR2;
  • Flash: 256MB Nand Flash;
  • Wifi: 802.11 b/g/n;
  • On board: 2x user leds, 2x user buttons, reset button e conector USB micro (Host/Device);
  • Periféricos (Barra de Pinos): 4x PWM, 2x I2C,3x UART, 2x SPI, 3x A/D @ 10bit, 18x GPIO, serial debug, USB Host, JTAG e SDCARD;
  • Alimentação: 5Vdc via conector USB micro ou barra de pinos;
  • Dimensões: 50 x 38 mm.

A tendência natural do projetista de hardware é almejar novos desafios, circuitos mais complexos, seja por desafios impostos a si mesmo ou considerando a necessidade do mercado, com aplicações cada vez mais exigentes, fazendo uso de recursos computacionais. Que este projeto seja uma fonte de estudo e incentivo para estudantes, desenvolvedores, engenheiros ou hobbystas.

O projeto está disponível para download em: energyconstructor.com

Bons estudos!

Outros artigos da série

System-On-Module blackFox - Desenvolvimento >>
