Criação de sistemas supervisórios simples com ScadaBR e Arduino

dados por e-mail com ScadaBR

Qual é o objetivo deste artigo?

Este artigo corresponde ao segundo material voltado para utilização do ScadaBR em projetos de automação. Nesta publicação serão abordados alguns aspectos relativos ao acionamento de alguns componentes além de propor a elaboração de um supervisório para que o usuário possa efetuar todo o controle e monitoramento do sistema em questão, porém este sistema de supervisão não possuirá gráficos dinâmicos, isto é atualizados constantemente ao longo do tempo.

Gostaríamos de ressaltar para o leitor, como de praxe, que a estrutura utilizada para interagir com o ScadaBR será um Arduino UNO via protocolo Modbus. Obviamente, por se tratar de uma questão de praticidade e também por fugir do escopo proposto, não será mostrado neste artigo os procedimentos necessários (na íntegra) para efetivar a comunicação destes dois elementos, até porque o artigo anterior cobre este passo-a-passo.

Primeiro passo: Definição do hardware que será utilizado

 O hardware que será utilizado para dar continuidade aos conceitos já demonstrados no artigo anterior será composto por um Arduino UNO, um led RGB(e os respectivos resistores para o acionamento dos mesmos, com valores de resistência de 280Ω), três potenciômetros de 4.7kΩ (responsáveis pelo acionamento do led RGB), um botão para o acionamento on/off de um outro led, além de uma chave seletora para definir os modos de operação automático e manual do sistema.

SITE17
Figura 1 – Hardware utilizado.

Segundo passo: Elaboração do código que será inserido no Arduino UNO

No decorrer desta seção serão explicados todos os passos utilizados para o desenvolvimento do projeto proposto, isto é, o código será comentado de modo que todo conhecimento aplicado seja facilmente compreendido.

Num primeiro momento deve-se incluir as bibliotecas necessárias para que o código a ser inserido no Arduino UNO funcione adequadamente. Neste artigo utilizaremos somente a biblioteca desejada para estabelecer a comunicação entre o Arduino UNO e o SCADABR através do protocolo MODBUS. Esta pode ser encontrada aqui (baixar o arquivo SimpleModbusSlaveV10.zip).

O código a ser utilizado foi derivado diretamente do exemplo disponível, juntamente com a biblioteca em questão. Portanto, caso o leitor queira, pode apenas modificar o exemplo citado.

Em seguida realizou-se o uso da diretiva #define para associarmos as palavras que definem os componentes em questão aos seus respectivos pinos do Arduino UNO.

Antes de prosseguirmos com o código, foi necessário criar algumas variáveis para uso posterior no acionamento dos componentes.

Neste momento serão definidos os registradores holding utilizados no SCADABR. Caso o leitor tenha alguma dúvida neste ponto, insistimos em pedir para o leitor consultar o link disponibilizado no início deste artigo, nele estão contidas todas as informações para que o leitor compreenda cada um dos pontos deste desenvolvimento de código.

Os registradores holding POT_R/POT_G/POT_B são responsáveis por conter os valores referentes às leituras realizadas através dos potenciômetros enquanto os registradores LED_R/LED_G/LED_B estão diretamente ligados ao acionamento do led RGB . Os registradores BOT e LED_ON_OFF definem o comportamento do led on/off, enquanto o registrador MAN_AUTO está relacionado com a chave que determina o modo de operação (manual ou automático).

Na função setup() utiliza-se a função modbus_configure() para determinar os parâmetros necessários para estabelecer a conexão via comunicação serial utilizando o protocolo MODBUS. Os parâmetros “mais importantes”  são o segundo, o terceiro e o quarto, que dizem respeito à taxa de transmissão de dados e o formato do pacote utilizado no protocolo MODBUS. Note que estes três argumentos citados devem estar em conformidade com as configurações do SCADABR.

Em seguida temos a função modbus_update_comms(), que também é responsável pela comunicação via MODBUS, enquanto a função pinMode() determina os modos de operação (como saída) dos pinos onde estão conectados os diversos elementos presentes no sistema em questão.

O conteúdo da função loop() começa com a função modbus_update() utilizada para a atualização dos valores dos registradores citados anteriormente. Em seguida, realiza-se a leitura das informações presentes nas portas de entrada analógica A0, A1 e A2 e posteriormente realiza-se o mesmo procedimento, porém nas portas de entrada digital, ou seja, onde está a chave seletora e o botão.

Num primeiro momento é necessário verificar em que posição está a chave seletora para que o programa entenda a partir de que ponto o sistema está sendo controlado. Para isso utiliza-se uma estrutura condicional if(), cuja sentença a ser testada inclui o registrador holding MAN_AUTO. Caso o valor deste seja igual a zero, entende-se que o sistema está funcionando de forma manual, portanto, os valores a serem utilizados nos PWMs para o acionamento dos leds são provenientes diretamente dos valores obtidos através dos potenciômetros. E o led com comportamento on/off responde diretamente de acordo com o botão enquanto solto ou pressionado. Observe que apesar de não utilizarmos os registradores holding nos acionamentos (no caso do led RGB), estes ainda assim são atualizados para que seus valores sejam devidamente apresentados no SCADABR.

Em contrapartida, caso a chave seletora aponte para o modo de operação automático, os acionamentos serão feitos utilizando diretamente os registradores holding, pois assim é possível realizar estes por meio da alteração de valores no supervisório que será apresentado a seguir.

Terceiro passo: Criação do Data Source e seu(s) respectivo(s) Data Point(s) para manipulação dos dados

Neste momento iremos abordar os passos necessários para realizar interação do Arduino UNO com o SCADABR. Vale ressaltar que neste artigo partiremos de uma parte mais avançada, no entanto, é conveniente que caso o leitor não esteja familiarizado com o conteúdo mostrado a seguir, veja como são feitos os procedimentos iniciais para tal objetivo em nosso artigo anterior cujo link encontra-se disponibilizado no início deste artigo.

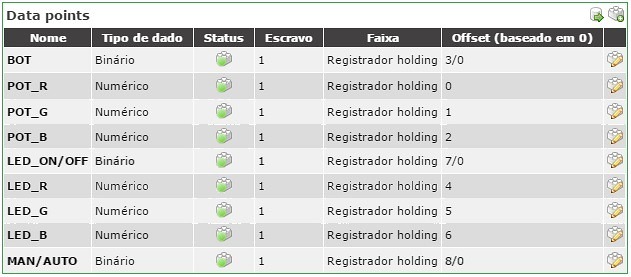

Primeiramente é necessário produzir o Data source referente ao Arduino UNO utilizando a opção modbus serial como modo de conexão e em seguida criar os Data points que serão utilizados no programa. Por uma questão de didática e também para facilitar a programação e o entendimento do leitor, os nomes dos Data points são iguais aos dos registradores holding declarados no código (exceto os que possuem “/” no nome, pois este caractere não foi aceito no código, dessa maneira este foi substituído por “_”). Observe que neste artigo alguns Data points foram declarados como inteiros de 2 bytes sem sinal ao passo que outros foram tidos como binários.

supervisório com SCADABR: datapoints criados
Figura 2 – Data points criados

Quarto passo: Desenvolvimento do sistema supervisório

Para desenvolver um sistema supervisório, o usuário deve inicialmente clicar no ícone referente ao modo que por sua vez proporciona o ambiente necessário para a produção de tal sistema. Este ícone possui o nome de representação gráfica.

supervisório com SCADABR: barra de ferramentas
Figura 3 – Barra de ferramentas

Em seguida, o leitor deve escolher um nome para este sistema supervisório assim como uma imagem de fundo caso seja desejo do desenvolvedor (neste caso, após selecionar a imagem desejada, basta clicar no botão responsável por fazer o upload da imagem).

supervisório com SCADABR: propriedades do supervisório
Figura 4 – Propriedades na criação do supervisório

Neste momento nosso supervisório recém criado se encontra desta maneira:

supervisório com SCADABR: imagem de fundo do supervisório
Figura 5 – Imagem de fundo do supervisório

Primeiramente serão criados os leds de sinalização do modo de operação, isto é, um mecanismo para que o usuário saiba se o sistema esta em modo manual ou automático. Como dito anteriormente, no modo manual, as alterações só podem ser realizadas através dos potenciômetros e pelo botão, ao passo que no modo automático, as mudanças só podem ser realizadas pelo supervisório. Observe que a única coisa que define o modo de operação é a chave seletora diretamente contida no hardware.

supervisório com SCADABR: modo
Figura 6 – Modo automático/manual

Para adicionar os componentes escritos, deve-se selecionar na lista de componentes a opção HTML e clicar no ícone ao lado da mesma lista. Posteriormente o desenvolvedor deve escrever as frases desejadas. Neste caso, o procedimento em questão foi repetido 3 vezes com as seguintes frases: “Modo de operação”, “Automático” e “Manual”.

supervisório com SCADABR: adicionando itens
Figura 7 – Adicionando itens no supervisório

Já para inserir os elementos gráficos deve-se selecionar na lista de componentes a opção GIF Binário e clicar no ícone ao lado para adicioná-lo ao supervisório. Em seguida aparecerá um ícone igual ao mostrado na figura abaixo (extremidade esquerda), de modo que o leitor deve definir alguns parâmetros para que o item gráfico funcione de maneira efetiva. Num primeiro momento deve-se posicionar o mouse sobre ícone citado e aparecerão algumas opções, o leitor deve primeiramente clicar na opção marcada de vermelho e definir qual Data point estará “ligado” ao elemento gráfico em questão (no nosso caso, o Data point escolhido está relacionado ao registrador holding responsável por conter o valor relativo à leitura da chave seletora que define o modo de operação).

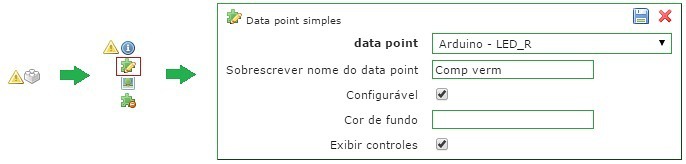

supervisório com SCADABR: atribuição de datapoints
Figura 8 – Atribuição do Data point ao elemento criado

Depois de realizar o procedimento anterior, o leitor deve clicar no ícone abaixo do selecionado anteriormente, e então escolher qual tipo de elemento gráfico deseja utilizar. Neste caso foi selecionado o conjunto “leds24”, composto por uma série de imagens onde o usuário deve determinar uma para o caso do Data point em questão atribuir o valor 0 (led apagado) ao registrador holding correpondente e outra para o caso deste possuir o valor 1 (led aceso). Observe que a intenção neste momento é fazer com que o led acenda caso o modo vigente seja automático, ou seja, quando a chave seletora apresentar nível alto na entrada correspondente do Arduino.

supervisório com SCADABR: atribuição de imagens
Figura 9 – Atribuição de imagens ao elemento criado

Conforme citado, o elemento que foi adicionado anteriormente está ligado à sinalização do modo automático. Para inserir outro relacionado ao modo manual deve-se proceder da mesma forma, no entanto é necessário inverter as imagens pois, quando a chave seletora proporcionar nível baixo na entrada digital do Arduino, este deve entender que o sistema está em modo manual, acendendo portanto o led referente a este modo de operação. Lembre-se sempre de salvar as alterações clicando no ícone do disquete no canto superior direito.

O próximo passo no desenvolvimento do supervisório consiste em construirmos estruturas para sinalizar as componentes do led RGB.

supervisório com SCADABR: led rgb
Figura 10 – Led RGB

Basicamente, o procedimento para incluir os elementos gráficos, a ser realizado neste ponto, é idêntico ao anterior. No entanto, para esta aplicação nós não dispomos de Data points que representam registradores holding binários (como por exemplo MAN_AUTO) para controlar os 2 estados definidos pelas imagens dos leds acesos e apagados. Portanto deve-se criar alguns Data points virtuais (neste momento utilizaremos o led que controla a componente vermelha do RGB como exemplo, porém os passos a serem seguidos são os mesmos para as outras componentes), para isso deve-se criar no mesmo lugar onde foi criado o Data source responsável pela interação do Arduino UNO com o SCADABR via MODBUS e escolher a opção Data Source Meta

supervisório com SCADABR: criação de data source meta
Figura 11 – Criação de um Data Source Meta

O Data Source Meta criado neste artigo possui o nome “Auxiliares” e no momento em que este é criado, abre-se uma tela de configurações deste Data source onde o desenvolvedor deve procurar a área relativa à criação de Data points para adiciona-los. Após criar o Data point deve-se nomeá-lo, definir o tipo de dado como binário e selecionar outro Data point (já existente) no campo Contexto do Script para criar uma estrutura que irá definir quando este recém criado assumirá os valores 0 e 1, neste caso escolhemos o Data point LED_R (responsável por conter o valor utilizado no PWM para o acionamento do led). Observe que existe uma coluna na tabela onde foi adicionado este Data point já existente chamada Var, onde pode-se dar um nome para uma variável que irá conter o valor presente no registrador holding representado pelo Data point LED_R, cujo nome é pwm_vm.

No script apresentado conforme a figura a seguir, utiliza-se uma estrutura condicional if() para que este Data point criado retorne 1 (returne true) caso a variável pwm_vm possua um valor maior do que 0 (if (pwm_vm.value > 0)) ou retorne 0 (returne false) caso o valor da mesma variável seja igual a zero (else return false).

supervisório com SCADABR: criação de data point virtual
Figura 12 – Criação de um Data point virtual utilizando script

Voltando ao ambiente de desenvolvimento do sistema supervisório deve-se associar o Data point virtual criado ao elemento gráfico em questão da mesma maneira realizada anteriormente além de definir as duas imagens, uma para quando este for 0 e outra para quando este for 1.

Repare que até o presente momento foram adicionados apenas elementos gráficos, no entanto agora será inserido na representação gráfica um dispositivo que mostre os valores que serão utilizados nos PWMs dos acionamentos dos leds. Para isso deve-se selecionar a opção Data point simples na lista de seleção de componentes e definir suas configurações. Primeiramente, deve-se atribuir o Data point desejado ao item (no caso o que está representando o registrador holding que contém o valor do PWM a ser utilizado no acionamento do led vermelho), em seguida o usuário pode ou não definir um texto para aparecer juntamente com o valor e por fim deve-se marcar as duas caixas de seleção. O próximo passo consiste em simplesmente escolher as duas imagens para representar os estados distintos de funcionamento.

supervisório com SCADABR: atribuição de datapoints ao elemento
Figura 13 – Atribuição do Data point ao elemento criado

Após estes procedimentos torna-se possível alterar os valores dos PWMs simplesmente posicionando o valor mostrado e clicando no ícone conforme mostrado na figura abaixo. Caso estes valores sejam alterados enquanto o sistema estiver no modo manual, ocorrerá somente a mudança no supervisório até a próxima atualização do sistema (que retornará o valor que estava antes), no entanto, não haverá alteração no acionamento pelo fato de o código ser protegido contra tal ação enquanto o sistema estiver operando de forma manual.

supervisório com SCADABR: alterando valor
Figura 14 – Alterando valor por meio do supervisório

Por último será desenvolvido o mecanismo utilizado para o controle do led on/off. Este pode ter sinalização criada exatamente da mesma maneira que foi feita no início deste item com os leds indicando os modos de operação, no entanto, o Data point escolhido para as imagens que representarão o led aceso e apagado deve ser o LED_ON_OFF.

supervisório com SCADABR: led on-off
Figura 15 – Led on/off

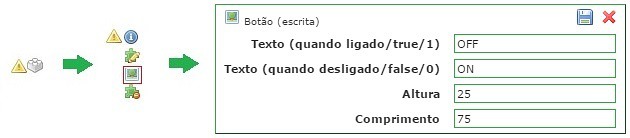

Para inserir o botão mostrado na figura anterior basta ir na lista de componentes do ambiente de representação gráfica e selecionar a opção botão (escrita) e adiciona-lo. Num primeiro momento deve-se incluir o Data point correspondente (LED_ON_OFF) da mesma forma feita para os outros elementos além de marcar as caixas de seleção existentes. Posteriormente é necessário determinar os textos que aparecerão quando o Data point escolhido anteriormente assumir os possíveis valores além da altura e comprimento do botão.

supervisório com SCADABR: propriedades do botão
Figura 16 – Definindo as propriedades do botão

A figura a seguir exibe o resultado do projeto desenvolvido neste artigo, onde é possível ver o sistema supervisório em questão possibilitando a análise dos valores além da sua manipulação.

supervisório com SCADABR: supervisório final
Figura 17 – Resultado final do supervisório

Nós do EMBARCADOS esperamos que você tenha gostado deste conteúdo, sinta-se à vontade para sugestões, críticas ou elogios. Deixe seu comentário abaixo.
