Spartixed – Uma placa para você aprender a codificar em VHDL e Verilog

Spartixed

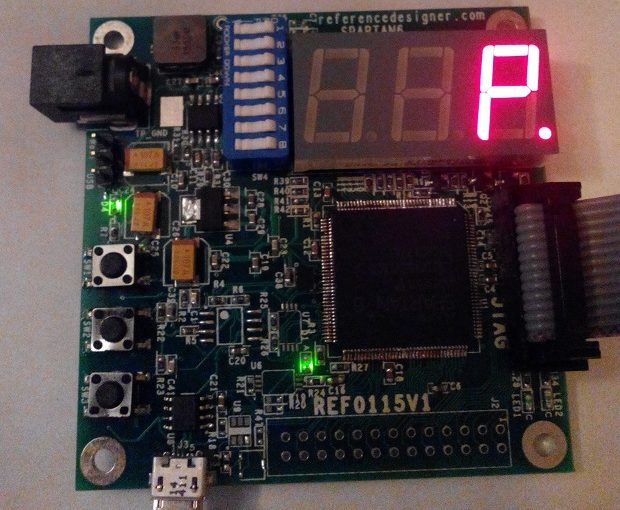

Uma placa equipada com FPGA da XILINX chamou a atenção no Kickstarter. A Startixed é uma placa que promete ser uma plataforma de fácil acesso e baixo custo para que pessoas aprendam a programar em HDL, em especial Verilog e VHDL. Ela tem um FPGA Xilinx Spartan 6 LX4 e pode ser facilmente utilizada com as ferramentas grátis da XILINX.

Abaixo listo todas as características da placa:

  • FPGA Xilinx XC6SLX9-2TQG144C;
  • Flash Externa de 2 MB para programação do FPGA;
  • 2 LEDs externos de uso geral e um LED para indicação de alimentação;
  • 8 chaves tipo DIP Switches;
  • 3 push buttons;
  • EEPROM SPI;
  • Conversor AD SPI;
  • EEPROM I2C;
  • display de 7 segmentos com 3 caracteres;
  • Alimentação pela porta USB.

Veja abaixo o diagrama de blocos da placa fornecida pelo próprio desenvolvedor.

startixed

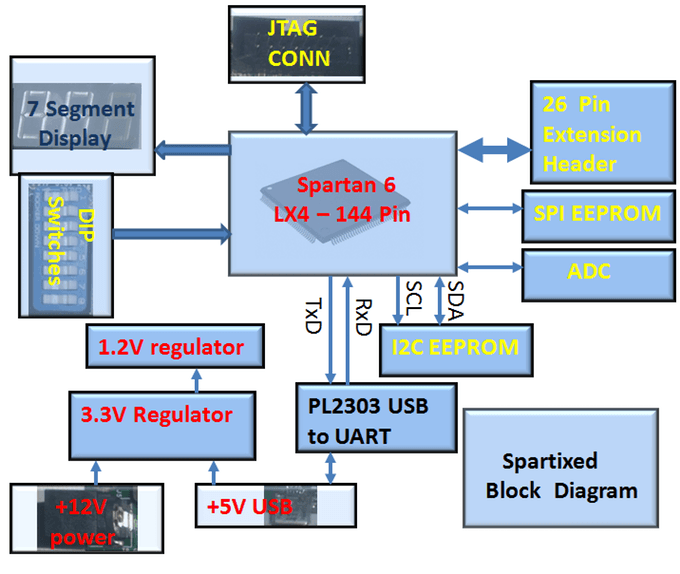

Diagrama de Blocos simplificado da Spartixed – Uma placa para aprender VHDL e Verilog

Vale muito a pena dar uma passada no blog do projeto. Alguns textos me chamaram atenção. Em vários deles, há vídeos que complementam os textos e ajudam a entender o que está sendo explicado.

  • Em um post do blog, o desenvolvedor da placa mostra qual a configuração mínima para o FPGA XILINX Spartan 6 utilizado na placa. Entre as informações que o desenvolvedor disponibliza, se destacam como alimentar o FPGA, como utilizar os pinos de configuração, e também os pinos de JTAG.  Para conferir esse texto, clique aqui;
  • Como piscar um led com a placa. Para conferir esse texto, clique aqui;
  • Comparador de 4 bits em Verilog. Para conferir esse texto, clique aqui;
  • Um conversor de hexadecimal para display de 7 segmentos codificado em Verilog. Para conferir esse texto, clique aqui;
  • Um meio somador codificado em Verilog. Para conferir esse texto, clique aqui;
  • Um pequeno código em Verilog que detecta a presença de uma EEPROM serial 24C08 no barramento I2C, através da detecção de ACK. Para conferir esse texto, clique aqui.

Para saber mais sobre essa placa com FPGA

Campanha do Kickstarter

Ótimo blog do projeto

Canal de vídeo do Youtube com alguns exemplos da placa

Review rápido da placa no CNX Software

Website | Veja + conteúdo
