SnapEDA - A galeria de componentes gratuita para PCBs

Introdução

Sabemos que uma das etapas na criação de um PCB que consome tempo considerável é o de desenvolvimento dos componentes da biblioteca. Entretanto, o SnapEDA é uma galeria de componentes gratuita para placas de circuito impresso que surge com a proposta de reduzir o tempo de desenvolvimento do layout e aproximar o desenvolvedor do produto final. O site disponibiliza os símbolos para o diagrama esquemático, pads para o design da placa “footprints”, modelo 3D e datasheet. Vale ressaltar que nem todos os componentes possuem todos esses arquivos disponibilizados.

No momento o site trabalha com exportação para os seguintes programas: Cadence, OrCad, Altium, Eagle, KiCad, PADS e Pulsonix.

Compatibilidade do SnapEDA.
Figura 1 – Compatibilidade do SnapEDA.

Serviços

Se você não achar o seu componente, você pode pagar pelo serviço para criação deles. Segundo o site eles se comprometem a disponibilizar o design em até 24 horas. Para mais informações, você pode consultar este link, que possui as tabelas de preços e explicações sobre os métodos de contratação.

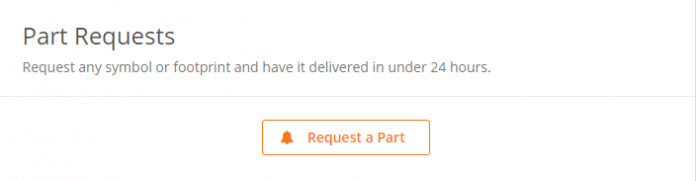

Solicitando componente do SnapEDA.
Figura 2 – Solicitando componente do SnapEDA.

Pesquisa e Download de componentes no SnapEDA

Além da barra de pesquisa na página inicial, você pode tentar procurar seu componente nas categorias. Em “All categories” você encontra 23 categorias de componentes.

Categorias de componentes.
Figura 3 – Categorias de componentes.

No caso da figura abaixo foi pesquisado um transistor.

Buscando componente.
Figura 4 – Buscando componente.

No canto superior direito vemos que a busca retornou 238 resultados, todos esses resultados são exibidos logo abaixo, onde escolhemos o componente que nos atende. À direita de cada componente temos a coluna onde mostra quais arquivos estão disponíveis para tal produto. Ao colocar o mouse no componente vemos a sua descrição, conforme imagem abaixo.

Materiais disponíveis.
Figura 5 – Materiais disponíveis.

Após escolher o componente, temos a sua página. Aqui temos as abas “2D Model” e “3D Model”, porém o arquivo 3D é disponibilizado apenas para membros premium.

Detalhes do componente.
Figura 6 – Detalhes do componente.

Após clicar em download, selecionamos o CAD que iremos usar e o download se iniciará automaticamente. Para fazer o download é necessário que o usuário esteja com o login efetuado.

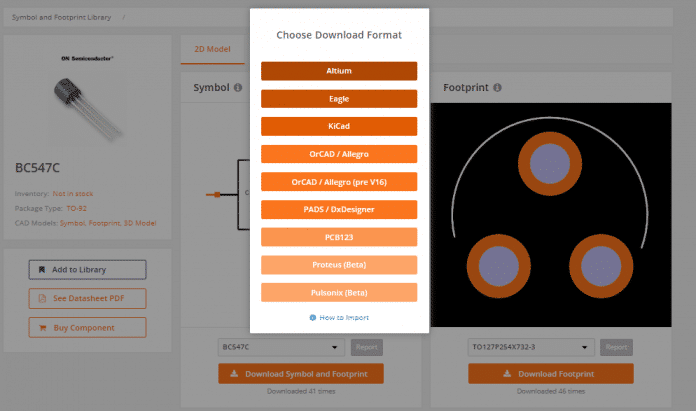

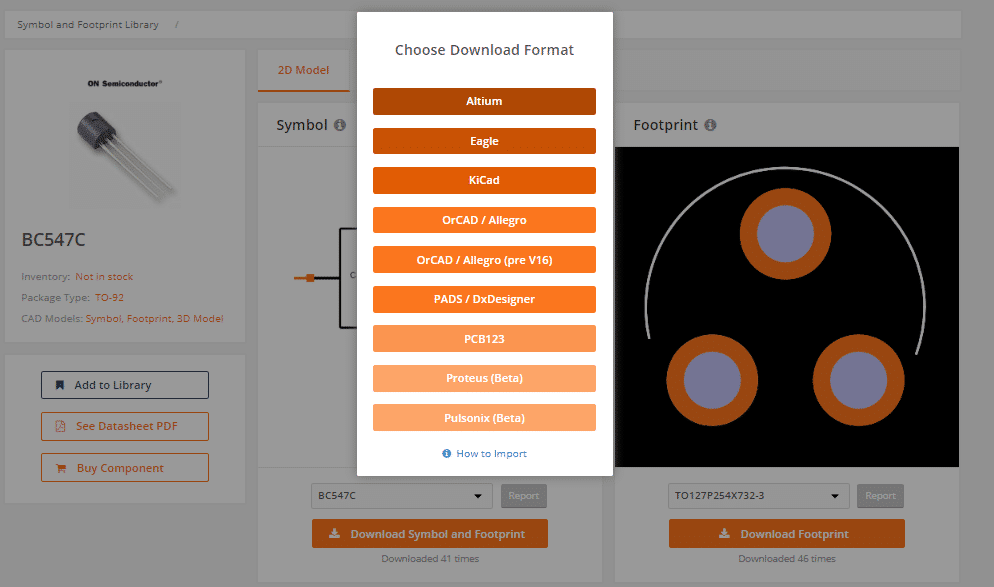

Escolhendo o CAD e efetuando download.
Figura 7 – Escolhendo o CAD e efetuando download.

Considerações finais

Espero que o SnapEda seja de grande ajuda para vocês, assim como foi para mim! Você conhece outro site similar? Deixe suas dicas nos comentários!

Saiba mais

EasyEDA - Simulador de circuitos on-line

Novas funcionalidades do EasyEDA

Placas de Circuito Impresso Multicamadas

Referências

Todas as imagens retiradas de https://www.snapeda.com/
