Família Smart Hub USB58xx da Microchip

Conheça a família de dispositivos Microchip USB Smart Hub USB58xx uma a nova geração de hub com circuito integrado para aplicações USB Tipo-C.

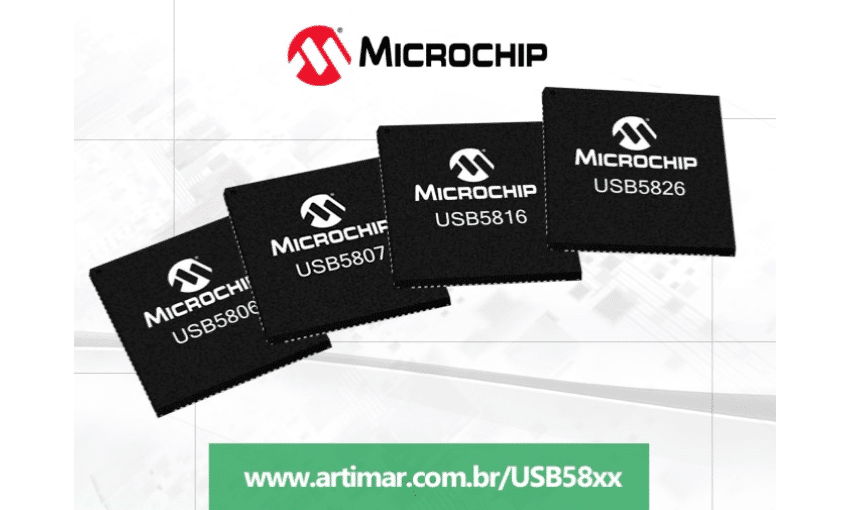

USB58xx

A família de dispositivos Microchip USB Smart Hub USB58xx, é a nova geração de hub com circuito integrado para aplicações USB Tipo-C™, e possui a primeiras placa com 7 entradas USB 3.1 Gen1 disponíveis no mercado atual.  A família é composta por 4 dispositivos diferentes, com um projeto simplificado e que possibilita uma economia em custo, se comparados com outras soluções.

Smart Hub é um USBhub que integra funções do sistema que são normalmente associadas com um processador ou MCU a parte.

Esses produtos Microchip são ideais para aplicações que se beneficiam do alto número de portas USB das placas, como:

  • Monitores;
  • Docking stations;
  • Televisores digitais;
  • Set-top boxes;
  • Periféricos computacionais.

Todos os componentes da USB58xx são suportados pelo USBCheck (www.artimar.com.br/redirects/lancheck), um serviço gratuito da Microchip que revisa layout  esquemas de projetos.

Saiba mais sobre todos os componentes da família USB58xx em: www.artimar.com.br/redirects/usb58-59xx

Abaixo, apresentamos informações detalhadas sobre um dos componentes da família, o USB5807:

Microchip USB5807 – A primeira com 7 entradas 3.1 do mercado
Figura 1 – Microchip USB5807 – A primeira com 7 entradas 3.1 do mercado

Esse componente possui modo SuperSpeed (SS) e Hi-Speed (HS), além de ter baixo consumo; possibilita também que um “downstream device” controle o sistema host através de “swapping roles”, e se transforme em uma entrada host.

Diagrama de blocos interno - USB5807 - USB58xx
Figura 2 – Diagrama de blocos interno – USB5807

Principais características:

  • Sete entradas USB3.1 Gen1;
  • Possui um Controlador de Recursos Hub (HFC) que possibilita Conexão Flex (FlexConnect);
  • Suporta Link de Gerenciamento de Energia USB (LPM);
  • PortSplitting – Entrada USB downstream que pode ser dividida para diferentes aplicações personalizadas, ao utilizar dispositivos USB3 em paralelo com USB2.0;
  • Carregamento de bateria – suporta entradas downstream (DCP, CDP, SDP), incluindo carregadores Apple®iOS, Blackberry®, chineses e diversos outros;
  • Suporta PPAP, portanto possui qualidade automotiva;
  • Suporta temperatura industrial (-40°C to +85°C)

Disponível no encapsulamento VQFN 100 pinos (12mm x 12mm), já de acordo com as regulações RoHS (http://www.artimar.com.br/redirects/Rohs).

Saiba mais sobre o USB5807 em: http://www.artimar.com.br/redirects/USB5807

E em caso de outras dúvidas sobre os produtos apresentados e a utilização desses em projetos, acesse o Suporte Artimar, em: http://www.artimar-suporte.com.br/index.php.

(*) esse post foi patrocinado pela ARTIMAR
