SimplePnP – Uma pick-and-place open source

pick and place simplePnP destaque

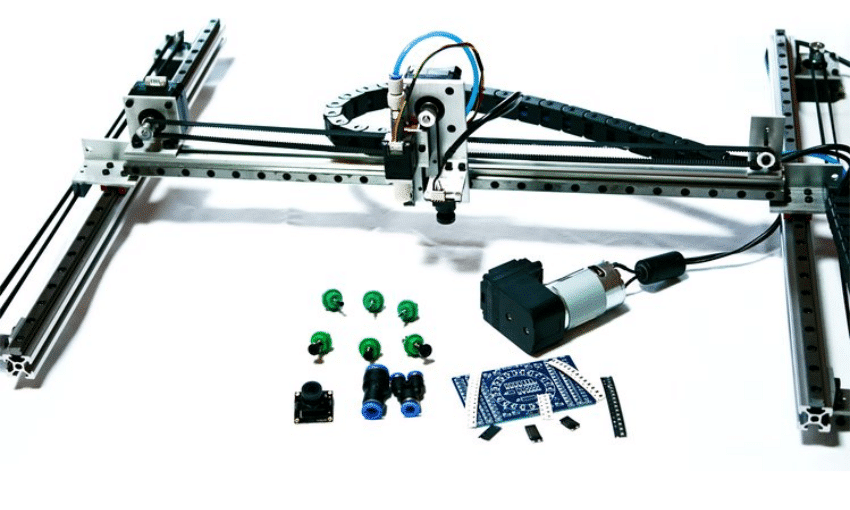

A empresa Citrus CNC acabou de lançar um crowdfunding da SimplePnP no Crowd Supply.

A SimplePnP foi lançada como uma alternativa de pick-and-place de baixo custo para prototipagem eletrônica e montagem de pequenos volumes de PCB, para startups, makers, pesquisadores e hackerspaces.

SimplePnP - Uma pick-and-place open source

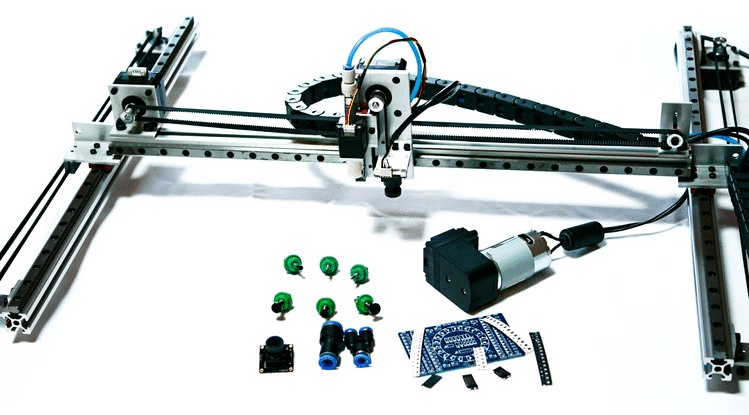

Construída com trilhos de alumínio extrudados e trilhos lineares, motores de passo, driver de motores de passo e controlada pelo microcontrolador ATmega328P da Microchip, pode ser montada facilmente em uma mesa/bancada.

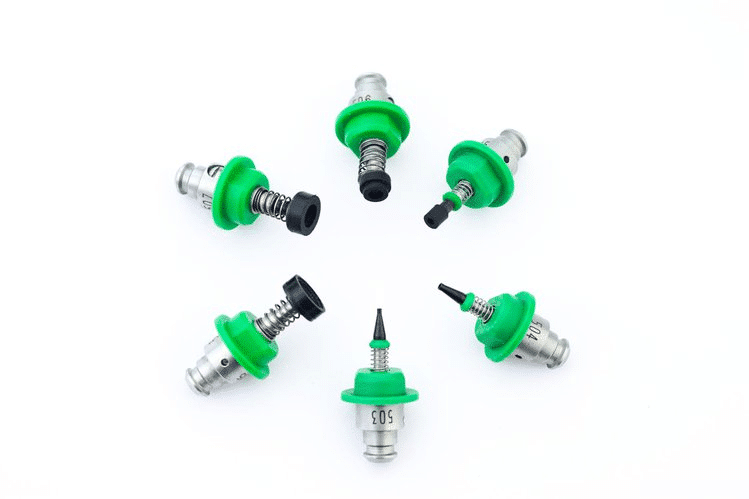

Ela vem com um porta bicos Juki de alta precisão e troca rápida, da Betz Technik Industries. Seu sistema de pode chegar a uma resolução de 10 mícrons, usando drivers de passo Trinamic com recursos avançados.

SimplePnP - Uma pick-and-place open source

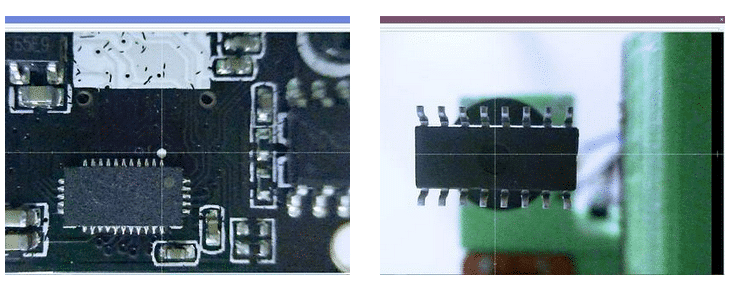

Ela ainda vem com uma câmera HD para feedback de visão computacional. A câmera de visão superior verifica os fiduciais do alinhamento da placa e do componente e os orifícios da fita SMD para determinar as coordenadas específicas da localização na máquina ou na placa de circuito impresso. Uma câmera de visão inferior opcional identifica deslocamentos lineares e angulares de peças colhidas, permitindo que a máquina ajuste cada posição do componente antes de colocá-la na placa.

SimplePnP - Uma pick-and-place open source

Confira o video de apresentação da SimplePnP:

Resumo de recursos da pick-and-place SimplesPnP

  • Desempenho
    • Curso X : 300 mm
    • Curso Y: 300 mm
    • Curso Z: 23 mm
    • Componentes por hora: 750 com assistência visual
    • Tamanho do componente: tão pequeno quanto 0402 (1005 métrico)
    • Cabeças de vácuo: Cabeça de vácuo única (modelo basico), cabeça dupla opcional
    • Câmeras: visão superior e visão inferior opcional
    • Especificações da câmera: 1280×720 a 30 fps
  • Exigências
    • Consumo de energia: 60 W com uma fonte de alimentação de 12 V
    • Interface do PC: Três portas USB (quatro com a câmera de visão inferior)
    • Bacana para dimensões: 500 mm × 450 mm × 200 mm
    • Peso: 4 kg
  • Componentes
    • Drivers de motor de passo: TMC2209
    • Controlador: Microchip Atmega328p executando o firmware GRBL
    • Sistema de bicos: Juki 5xx com suporte para trocador de ferramentas
    • Software de controle para PC: OpenPnP

Documentação e suporte

O repositório no GitHub é a fonte de informações mais importante sobre o SimplePnP. Ele inclui os arquivos de design, os manuais do usuário de hardware e software e um guia de montagem em PDF. O wiki do OpenPnP é um ótimo local para encontrar documentação sobre como configurar o software de controle.

O modelo mais simples está sendo oferecido por $630 na campanha no Crowd Supply com previsão de entrega para maio de 2020.

O que achou dessa pick-and-place? deixe seu comentários abaixo.

Licença Creative Commons Esta obra está licenciada com uma Licença Creative Commons Atribuição-CompartilhaIgual 4.0 Internacional.
