Placa de avaliação Sierra Wireless MangOH Red

A Placa MangOH Red é uma placa open source hardware, da linha de placas da MangOH, que é uma plataforma open source hardware para IoT, incluindo plataforma de desenvolvimento e placas expansoras, para utilizar os módulos da Sierra Wireless de forma fácil e para que fosse mais simples desenhar o seu hardware baseado nos módulos da Sierra.



A placa MangOH Red em específico é uma placa de desenvolvimento para os módulos CF3, com alguns sensores e que também pode funcionar como um cartão de expansão IoT. A imagem abaixo ilustra os principais atrativos nessa placa.



Atrativos da placa MangOH Red.





A placa possui as seguintes características:

  • Conector para um módulo 2G, 3G, 4G ou LTE. Essa placa é compatível com os módulos WP7702 e WP7609, por exemplo;
  • Possui um microcontrolador ARM Cortex-M4 embarcado na placa com RTOS;
  • Giroscópio e acelerômetro Bosch BMI160, conectado via I2C;
  • Sensor barométrico e de temperatura Bosch BMP280, conectado via I2C;
  • Sensor de luminosidade PNJ4K01F, conectado a uma entrada do conversor AD;
  • Chip expansor de IO e PWM, conectado via I2C;
  • Chip carregador de bateria;
  • Chipset Wi-Fi/Bluetooth da MediaTeK e antena em chip, montada na placa (padrão 802.11b/g/n);
  • Uma série de conectores:
    • Conector de expansão IoT;
    • Conector de expansão para Raspberry Pi REVB;
    • Conector microSIM e microSD;
    • Conectores USB tipo A e microUSB (USB 2.0);
    • Conector para bateria externa;
    • Conectores do padrão dos sensores SEEED;
    • Conector para antena para comunicação móvel;
    • Conector para GNSS;
    • Conector de Aúdio.

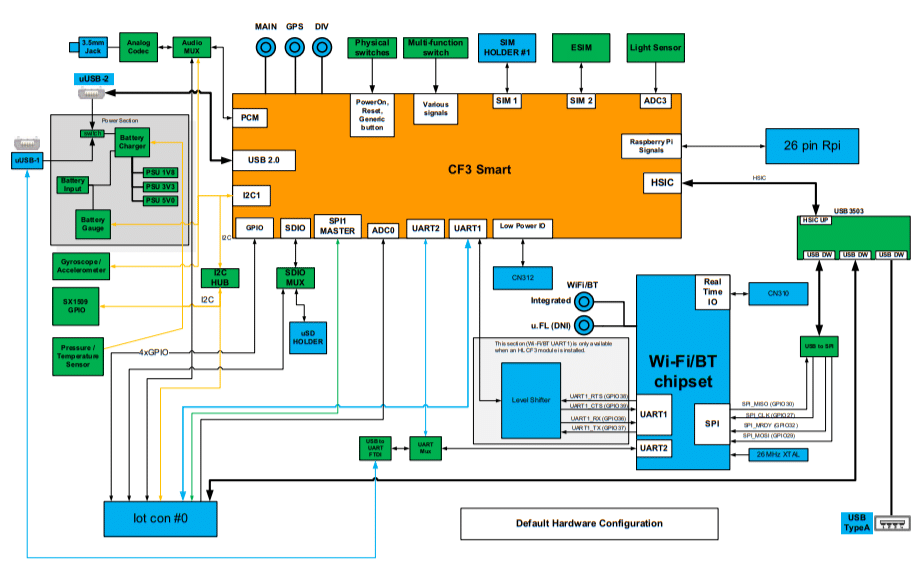

Veja o diagrama em blocos da placa MangOH, que ilustra as funcionalidades embarcadas na placa.



Diagrama em blocos da MangOH Red.



Veja um vídeo que mostra tudo que vem na caixa da MangOH Red e como conectar os dispositivos para utilizar a placa:





Para mais detalhes da placa e como começar a utilizá-la com uma Máquina Virtual UBUNTU no PC Host e também como acessar toda a documentação da placa, veja o vídeo:







Mais informações da placa de desenvolvimento MangOH Red e dos módulos WP7709 e WP7609



Para mais detalhes dos recursos de hardware da placa MangOH Red, acesse este link.



Para o guia do desenvolvedor de hardware, onde vai conhecer exatamente o que e como estão conectados os dispositivos à placa, acesse este link.



O Esquemático está disponível aqui. Para o desenho mecânico da placa, acesse o arquivo aqui. Já para o layout, acesse este link.



A documentação dos módulos WP7702 e WP7609 estão disponíveis no link.
