Shape the World - Introdução

Embedded Systems Shape The World - Capítulos 1 a 3
Este post faz parte da série Shape The World. Leia também os outros posts da série:

Em novembro noticiamos sobre a nova edição do curso Embedded Systems - Shape the World, oferecido pela UTAustinX (University of Texas at Austin) através do sistema EDX, com início em 20 de Janeiro de 2016. Paralelamente ao curso e com aval dos idealizadores e instrutores, Jonathan Valvano e Dr. Ramesh Yerraballi, daremos início a uma série com objetivo de oferecer suporte aos participantes brasileiros, ou mesmo de outros países, através da discussão dos desafios propostos e apresentação de ferramentas úteis ao desenvolvimento. Em respeito ao código de ética do curso não disponibilizaremos as respostas exatas dos desafios propostos.



Vale lembrar que o próprio curso mantém um fórum bastante movimentado. É um experiência muito interessante e importante poder conversar com participantes de outros países.



O curso é baseado nos seguintes módulos:

  • Module 1: Welcome and introduction to course and staff
  • Module 2: Fundamental concepts
  • Module 3: Electronics
  • Module 4: Digital Logic
  • Module 5: Introduction to C programming
  • ​Module 6: Microcontroller Input/Output
  • ​Module 7: Design and Development Process
  • ​Module 8: Interfacing Switches and LEDs
  • ​Module 9: Arrays and Functional Debugging
  • ​Module 10: Finite State Machines
  • ​Module 11: UART - The Serial Interface, I/O Synchronization
  • ​Module 12: Interrupts
  • ​Module 13: DAC and Sound
  • ​Module 14: ADC and Data Acquisition
  • ​Module 15: Systems Approach to Game Design
  • ​Module 16: Wireless Communication and the Internet of Things

A partir do módulo 2 serão propostos laboratórios práticos envolvendo exercícios simulados através da IDE Keil e de ferramentas criadas para o curso, um dos pontos mais interessantes. As launchpads base para o curso são os modelos EK-LM4F120XL (antigo Stellaris) ou EK-TM4C123GXL (Tiva C).



Shape the World - Launchpad Stellaris/TivaC utilizada no curso
Figura 1 - Launchpad Stellaris/TivaC utilizada no curso



Os laboratórios dos dois últimos módulos são opcionais, não sendo atribuídas notas. No Lab15 os alunos são desafiados a criarem jogos utilizando os conhecimentos adquiridos durante o curso, onde os games concretizados e enviados são apresentados ao público e disponibilizados aos outros participantes. O Lab16 aborda o tema IoT através do módulo CC3100 da Texas Instruments.

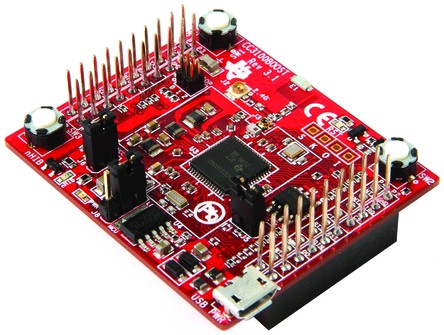

Shape the World - boosterpack CC3100
Figura 2 - Boosterpack CC3100 - Lab16 (opcional)





As Launchpads para o curso "Embedded Systems - Shape the World"



A Texas Instruments vem disponibilizando aos desenvolvedores diversas ferramentas de prototipagem e teste, dentre estas podemos destacar as launchpads, “pequenas” plataformas de desenvolvimento com custo bastante acessível e competitivo. Trazem consigo os componentes básicos para teste dos microcontroladores alvo, dentre eles pin headers padronizados permitindo a expansão dos sistemas através de diversos boosterpacks, chaves e leds para aplicações simples e, o mais importante, um debugger embutido que facilita muito o processo de gravação e depuração do firmware desenvolvido.



A launchpad EK-TM4C123GXL tem como coração o microcontrolador TM4C123GH6PM da família ARM Cortex-M4 com as seguintes especificações:

  • 80MHz;
  • 256KB Flash;
  • 32KB RAM;
  • 2KB EEPROM;
  • On-chip ROM com drivers e bootloaders;
  • 2x 12ch 12-bit ADCs (1 MSPS);
  • 16x canais Motion PWM;
  • 24x Timer/Capture/Compare/PWMs;
  • 3x comparadores analógicos;
  • 4x SPI/SSI, 4x I2C, 8x UART;
  • USB Host/Device/OTG;
  • 2x CAN;
  • Low-power hibernation mode;
  • 43x pinos GPIO.



A versão mais antiga EK-LM4F120XL (descontinuada) conta com basicamente as mesmas características, exceto pela ausência do hardware específico ao PWM. Entretanto ambas as ferramentas são listadas como suportadas durante o curso.



Neste link estão disponíveis detalhes dos componentes necessários para a montagem dos laboratórios, softwares, entre outros.

Outros artigos da série

Shape The World - LaunchPad Tiva C TM4C123G >>
Este post faz da série Shape The World. Leia também os outros posts da série:
