Soluções inteligentes de Bluetooth da série nRF52 da Nordic Semiconductor

Nordic nRF52 Series SoCs 600x450 FB Brazil

A série de SoCs nRF52 da Nordic Semiconductor integra uma CPU ARM Cortex-M4 de baixo consumo com um transceptor RF de 2,4 GHz. Combinando um sistema de gerenciamento de energia ortogonal muito flexível e um sistema de evento “Programmable Peripheral Interconnect” (PPI), permite o desenvolvimento de soluções sem fio de baixíssimo consumo.

A série nRF52 oferece opções de pinos compatíveis com dispositivos para Bluetooth® low energy, protocolos proprietários em 2,4 GHz, e soluções ANT™, dando-lhe a liberdade para desenvolver um sistema sem fio usando a tecnologia que se adapte melhor à sua aplicação.

O SoC nRF52832

O nRF52832 é um SoC wireless de 2,4 GHz de ultra baixo consumo da série nRF52 que além do rádio de 2,4 GHz, traz integrado um microcontrolador ARM Cortex-M4, memória flash e diversos outros recursos como, por exemplo, interface NFC-A.

O nRF52832 suporta Bluetooth® Low Energy, o protocolo ANT™, e diversos protocolos proprietários em 2,4 GHz, como, por exemplo, o Gazell da própria Nordic Semiconductor. Uma pilha Bluetooth low energy totalmente qualificada para nRF52832 está implementada na série S100 de SoftDevices. A Série S100 de SofDevices está disponível gratuitamente e pode ser instalada no nRF52832 independente do código da aplicação.

O nRF52832 faz parte da série de produtos nRF52 que permite a compatibilidade com toda a série nRF52 e migração de software simples da família nRF51.

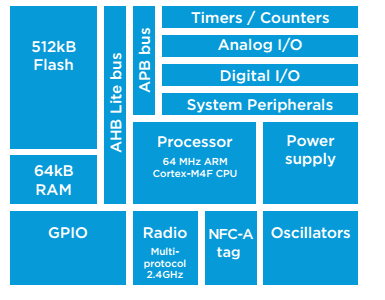

A figura 1 exibe um diagrama de blocos simplificado do nRF52832:

Série nRF52 - Diagrama de blocos do nRF52832
Figura 1 – Diagrama de blocos do nRF52832

Características do nRF52832

O nRF52832 apresenta as seguintes características:

  • Rádio 2,4 GHz Multi protocolo;
  • Microcontrolador ARM Cortex-M4F;
  • Memória: 512KB flash + 64KB de RAM;
  • Pilha de software disponível para download;
  • Desenvolvimento da aplicação independente do protocolo;
  • On-air compatível com as séries nRF51, nRF24AP e nRF24L;
  • Saída de potência programável de +4dBm a -20dBm;
  • RSSI;
  • FIFOs mapeadas em RAM usando o EasyDMA;
  • Update de firmware over-the-air (OTA-DFU);
  • 32 GPIOs configuráveis;
  • Programmable Peripheral Interface – PPI;
  • Simples ON/OFF dos modos de energia globais;
  • Diversas interfaces digitais: SPI/2-wire/UART/PDM/I2S, todas com EasyDMA
  • ADC de 12 bits e 200KSP;
  • Co-processador AES de 128-bit ECB/CCM/AAR;
  • Demodulador de quadratura;
  • Crista externo de baixo custo de 32MHz ± 40 ppm para o  Bluetooth, e ± 50 ppm para  ANT;
  • Osciladores a cristal de 32MHz e RC;
  • Oscilador de baixa potência a crista de32kHz e RC;
  • Tensão de alimentação de 1,7 V a 3,6 V;
  • Conversor DC/DC buck integrado no chip;
  • Gerenciamento de energia individual para todos os periféricos;
  • Opções de encapsulamento: 48-pinos 6×6 QFN/WL-CSP.

Aplicações

O nRF53832 pode ser utilizado para diversas aplicações. Seguem alguns exemplos:

  • IoT:
    • Automação residencial;
    • Rede de sensores;
    • Automação predial;
  • Redes de área pessoal:
    • Sensores e dispositivos para saúde/fitness;
    • Dispositivos médicos;
    • Relógios de pulso.
  • Dispositivos interativos para entretenimento:
    • Controle remoto;
    • Controle de jogos.
  • Beacons;
  • A4WP carregador wireless e dispositivos;
  • Controle remoto para brinquedos;
  • Periféricos de computadores e dispositivos de I/O:
    • Mouse;
    • Teclado;
    • Multi-touch trackpad.

Ferramentas de desenvolvimento

A Nordic Semiconductor oferece uma série de ferramentas de hardware e software para o desenvolvimento com a série nRF52. Para mais detalhes acesse aqui.

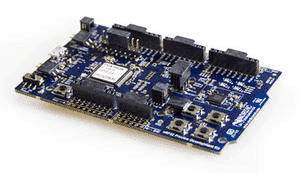

A Mouser Electronics possui em estoque a ferramenta de desenvolvimento nRF52 DK, exibida na figura 2:

Série nRF52 - Ferramenta de desenvolvimento para o nRF52832
Figura 2 – Ferramenta de desenvolvimento para o nRF52832

Para mais detalhes sobre a família nRF52832, acesse o site da Nordic Semiconductor

O vídeo a seguir exibe um webcast sobre a família nRF52:

Para acessar os todos produtos relacionados à série nRF52 acesse o site da Mouser Electronics.
