Kit de desenvolvimento ST SensorTile

SensorTile

A STMicroelectronics lançou uma placa para desenvolvimento de novos produtos, que já possui integrada a ela processador e uma série de sensores. Trata-se da placa Sensortile. A intenção da placa é acelerar o tempo de desenvolvimento para diminuir o prazo para se colocar uma solução no mercado, já que a placa é vendida para integrar a solução do cliente. Suas dimensões 13.5 x 13.5 mm garantem que, com um pequeno espaço, possa-se construir um produto que monitore diversos sensores e tenha Bluetooth.



Características de hardware da ST Sensortile



  • Microcontrolador STMicroelectronics STM32L476;
    • Core ARM Cortex-M4 com FPU que pode operar até 80 MHz;
    • 128 KB de memória RAM e 1 MB de Flash;
  • Transceptor STMicroelectronics BlueNRG-MS Bluetooth® Smart Network Processors;
  • Acelerômetro e magnetômetro STMicroelectronics LSM303AGR;
  • Acelerômetro e giroscópio STMicroelectronics LSM6DSM;
  • Sensor de pressão STMicroelectronics LPS22HB;
  • Microfone digital para áudio STMicroelectronics MP34DT05-A 64dB SNR;



A Placa possui 18 pads que podem ser soldados na placa base, que pode ter a expansão de suas funcionalidades e têm que prover alimentação à placa. Na parte inferior possui um conector para encaixe rápido, para prototipação.

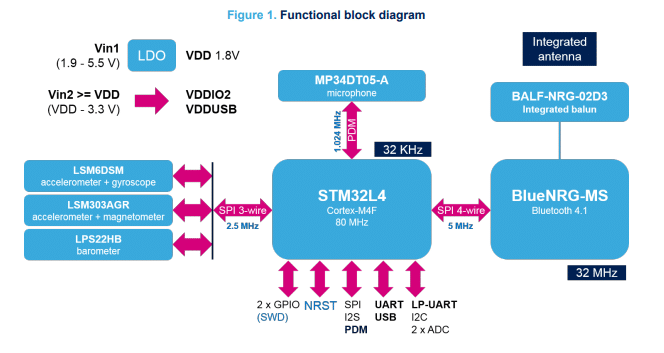

Veja o diagrama em blocos da placa ST SensorTile:



SensorTile

Suporte ao desenvolvimento com SensorTile



A pequena placa SensorTile pode ser usada com o auxílio de outras duas placas que acompanham o outro kit vendido pela ST, o SensorTile Kit - Connectable Sensor Node ( STEVAL-STLKT01V1).



Esse kit contém:

  • Placa SensorTile;
  • Placa maior chamada SensorTile Cradle expansion com USB, audio DAC e conector no padrão Arduino, compatível com STM32-Nucleo;
  • Pequena placa chamada de Compact SensorTile Cradle, com conector USB, carregador de bateria, sensor de umidade e temperatura, e conexão para SDCard;
  • Bateria de 100 mAh Li-Ion;
  • Cabo para programação SWD compatível com o ST-Link.



Na placa maior à esquerda na figura abaixo, existe um conector que possibilita conexão fácil à pequena placa SensorTile (veja no topo da placa). Já na placa menor à direita, é preciso soldar a placa. São ferramentas muito interessantes pra quem está experimentando a placa, para ver se é adequada ao seu projeto.

SensorTile

Veja em tamanho real:

A ST também disponibiliza ferramentas de software para programação do microcontrolador e também um app chamado de BlueMS.



Veja os três vídeos a seguir para conhecer mais sobre a placa:









Para mais detalhes acesse o site da STMicroelectronics
