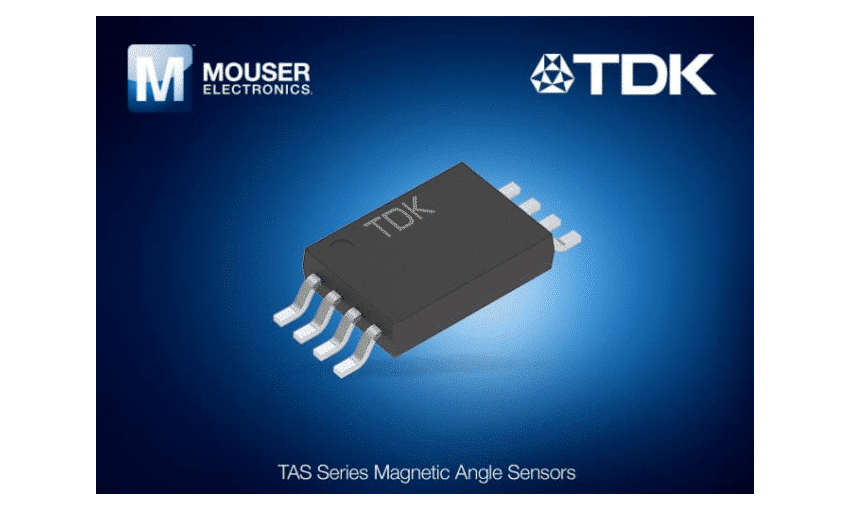

Sensores de ângulo magnético da série TAS

Sensores de ângulo magnético

De todos os efeitos magneto resistivos, o efeito TMR (Tunnel Magnetoresistance) é caracterizado por sua alta tensão de saída, baixa deriva com e temperatura e alta precisão. Historicamente, a TDK empregou essa tecnologia para a fabricação de cabeças de leitura/gravação para discos rígidos, estabelecendo uma extensa competência reconhecida mundialmente nos produtos TMR.



Desde 2015, a TDK desenvolveu uma série de sensores inovadores para aplicações automotivas. No processo de produção, diferentes camadas são separadas e estruturadas em uma pastilha de silício - comparável com um processo de produção CMOS. Os elementos TMR estão ligados em uma conexão em série para formar um elemento de resistivo. Esses resistores geralmente estão conectados em grupos de quatro para formar uma ponte de Wheatstone.



Sobre os sensores de ângulo magnético da série TAS



Os sensores TMR podem ser usados ​​em sistemas que atendam aos requisitos da ASIL-D (Integridade Automática de Segurança Nível D, os mais altos requisitos de segurança) de acordo com o padrão ISO 26262. Eles são adequados para aplicações relacionadas à segurança, como a direção assistida elétrica e a frenagem. Os sensores TMR também oferecem precisão ajustável e de alto ângulo. Dependendo da intensidade do campo magnético, podem ser obtidos erros de ângulo residual inferiores a 0,2 graus durante a vida útil do veículo (17 anos) e uma faixa de temperatura (-40 ° C a 175 ° C).



Os sensores de ângulo magnético da série TAS oferecem alto desempenho, alta precisão e alta estabilidade com baixa deterioração durante o envelhecimento e utilizam a tecnologia TMR. A série TAS está disponível com uma saída diferencial de 1,5Vp-p / 3Vp-p @ 5V e ± 0.6º / ± 0.8º de precisão angular. Esses sensores apresentam baixas derivas com a temperatura, baixo consumo de energia e podem detectar ângulos de 0 ° a 360 °.



Os sensores de ângulo TAS são ideais para várias aplicações, incluindo abertura de pedal, motores sem escova e aplicações com requisitos de ângulo de direção.



Confira todos os detalhes dos sensores na Mouser: TDK TAS Series Magnetic Angle Sensors



(*) este post foi patrocinado pela MOUSER ELECTRONICS
