Sensor Luz-Digital com Funcionalidade de Medidor de Potência Óptica

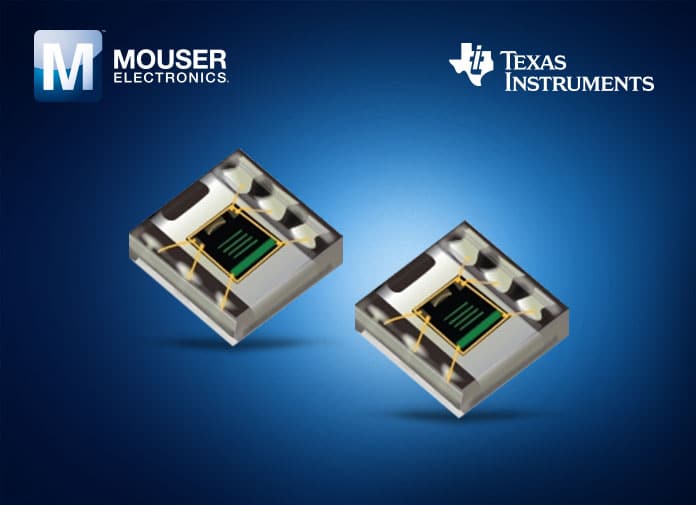

Sensor Luz-Digital

Oferecendo maior desempenho do sistema em relação aos fotodiodos e fotorresistores padrão, o sensor totalmente integrado Texas Instruments OPT3002 com um circuito integrado de saída digital oferece a funcionalidade de um medidor de energia óptica dentro de um único dispositivo pequeno. Com uma faixa espectral ampla, flexível e automatizado que mede numa faixa dinâmica efetiva de 23 bits e um software simplificado e configuração de ajuste, este sensor óptico de baixa potência é ideal para uso em sistemas ópticos espectrais que requerem a detecção de vários comprimentos de onda, tais como os sistemas de diagnóstico com base óptica, ou mesmo que um sistema de acionamento operado por bateria.

O OPT3002 destaca uma ampla faixa espectral que mede luz dentro da faixa espectral de 300 nm a 1000 nm. Usando o recurso de ajuste de plena escala embutido, o OPT3002 pode realizar medidas de luz de 1,2 nW/cm² a 10 mW/cm² sem a necessidade de seleção manual do fundo de escala das faixas. Esta funcionalidade embutida permite que o dispositivo capture luz numa faixa dinâmica efetiva de 23 bits, o que resulta em efeitos compensados para a corrente no escuro e variações de temperatura.

A figura 1 exibe o diagrama de blocos desse sensor:

Diagrama de blocos do OPT3002
Figura 1 – Diagrama de blocos do OPT3002

Ele faz a captura das medidas tanto de forma contínua como no modo de pulso único. O sensor óptico mede a luz ambiente e envia as leituras de potência óptica diretamente através de sua interface serial de dois fios compatível com I2C e SMBUS. O sistema de pin de interrupção também pode resumir os resultados de medição com um pino digital. Com um consumo  operacional tão baixo como 0,8 uW a 0,8 SPS e alimentação de 1,8 V, o sensor OPT3002 pode ser incorporado a aplicações baseadas em redes amplas de sensores de baixo consumo, incluindo sistemas de detecção de segurança, sistemas de ativação de circuitos, instrumentação médica e científica, controle de iluminação, computadores notebooks e tablets e automação residencial.

Características

  • Amplo espectro óptico: 300 nm a 1000 nm
  • O recurso de ajuste automático de escala simplificando o software e configuração
  • Níveis de Medição:
    • 1.2nW / cm2 a 10 mW / cm2
  • Faixa dinâmica efetiva de 23 bits com ganho automático
  • 12 configurações de alcance da escala binária
    • 0,2% (típico) casamento entre gamas
  • Baixa Corrente de funcionamento: 1.8μA (típico)
  • Temperatura de funcionamento: -40 ° C a + 85 ° C
  • Faixa de tensões de alimentação: 1.6V a 3.6V
  • I/O tolerante a 5.5V
  • Sistema de interrupção flexível
  • Fator de forma pequeno: 2,0 mm × 2,0 mm× 0,65 mm

A figura 2  exibe a resposta espectral para esse sensor:

Resposta espectral
Figura 2 – Resposta espectral

Aplicações

  • Sistemas de detecção de intrusão e portas abertas
  • Circuitos de despertar do sistema
  • Instrumentação Médica e Científica
  • Controles de luz de fundo da tela
  • Sistemas de Controle de Iluminação
  • Tablet e computadores portáteis
  • Termostatos e aparelhos domésticos de automação
  • Tráfego e iluminação de ruas

Para saber mais sobre o sensor e módulo de avaliação OPT3002, acesse o link:

Texas Instruments OPT3002 Light-to-Digital Sensor

(*) este post foi patrocinado pela MOUSER ELECTRONICS
