RTOS: Software Timer no FreeRTOS

Sistemas embarcados contam com diversos timers físicos (hardware) para uso interno, como em PWM, ou de uso geral com extrema precisão e imunidade a interferências do código. Porém, em muitos projetos, podemos precisar de muito mais timers do que o embarcado nos disponibiliza e aí entra o software timer. Uma das únicas limitações para a quantidade de software timers no seu embarcado é a RAM disponível e, no ESP32 com ~300 KB de RAM livre, podemos criar até ~5800 timers independentes se for necessário.

Quais as vantagens e desvantagens do software timer no FreeRTOS?

Os software timers funcionam da mesma forma que os hardware timers, entretanto, há alguns detalhes que vale ressaltar:

  1. Assim como o hardware timer, o software timer não utiliza nenhum processamento da CPU enquanto ativo;
  2. Pode ser comparado a uma tarefa do RTOS;
  3. Todos os comandos do timer são enviados à tarefa “Timer Service ou Daemon task” por uma queue, o que vamos entender mais à frente.
  4. One-shot e Auto-reload.

Vantagens

  • Não precisa de suporte do hardware, sendo de total responsabilidade do FreeRTOS;
  • Limite de timers é a memória disponível;
  • Fácil implementação.

Desvantagens

  • Latência varia de acordo com a prioridade da tarefa “Timer Service” e frequência do FreeRTOS, ambos configuráveis;
  • Pode perder comandos se usado excessivamente durante um curto período de tempo, já que a comunicação com a tarefa “Timer Service” é feita por uma queue, a qual pode ficar lotada.

Timer Service ou Daemon task

Essa tarefa é iniciada automaticamente junto ao scheduler caso você habilite os software timer no FreeRTOS. Ela é responsável por receber e executar os comandos sobre timers e também executar a função de callback quando o timer expira. Essa tarefa funciona exatamente igual a qualquer outra tarefa do RTOS, então, se houver dúvidas, basta se aprofundar nos detalhes sobre tarefas do RTOS. Como foi dito anteriormente, a prioridade é configurável e altamente aconselhável deixá-la maior que todas suas outras tarefas.

Veja nas figuras 1 e 2 a comunicação com a tarefa “Timer Service” através da queue.

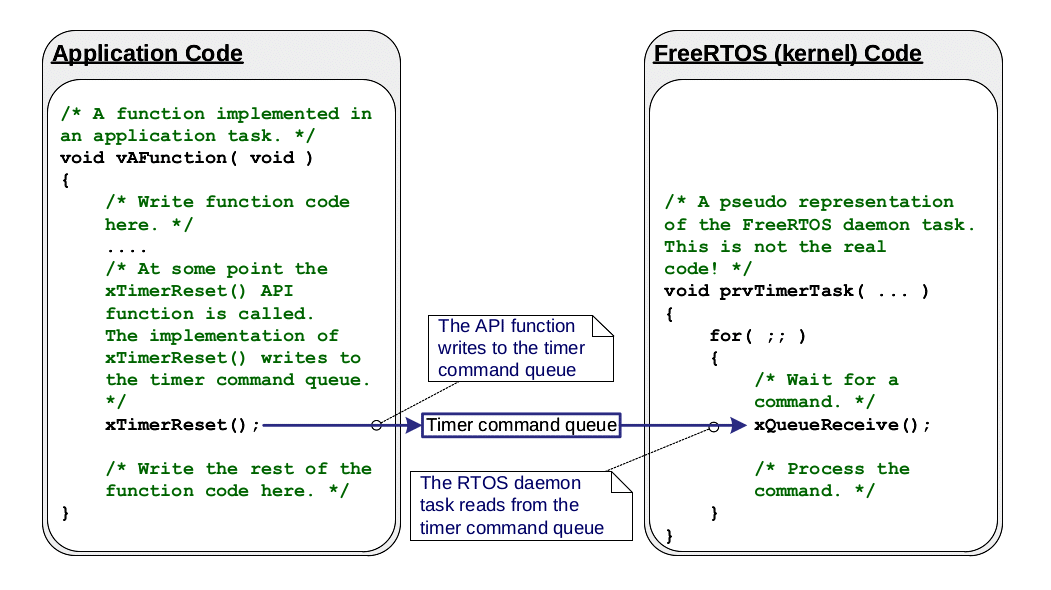

Software Timer no FreeRTOS - Comunicação com a Timer Service por queue.
Figura 1 – Comunicação com a Timer Service por queue.

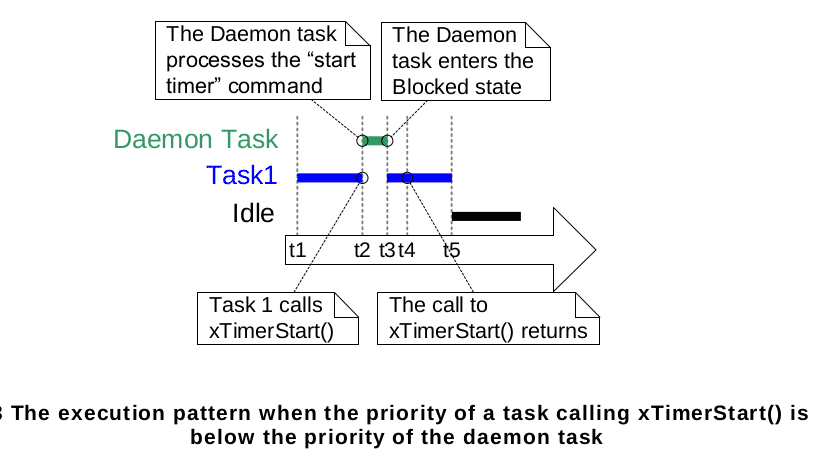

Timer Service efetuando preempção da própria tarefa que está configurando o timer.
Figura 2 – Timer Service efetuando preempção da própria tarefa que está configurando o timer.

Ao usar excessivamente comandos de controle do timer, a queue responsável por essa comunicação pode ficar lotada e, caso você deixe o parâmetro de espera das funções em zero, o comando será perdido. Por esse motivo, é sempre aconselhado a colocar um tempo de espera para que as funções aguardem a queue esvaziar. O motivo mais comum para lotar a queue da tarefa “Timer Service” é utilizar os comandos dentro de ISRs, já que uma ISR tem prioridade mais alta e não deixará tempo para a “Timer Service” processar dados anteriores caso venha acontecer alguma oscilação ou bouncing, por exemplo.

Vamos botar a mão na massa e criar alguns timers para aprender a usá-los e também verificar a frequência para saber se é estável ou não.

Código do projeto

Testando esse simples código, já podemos visualizar no terminal que o microcontrolador está enviando as mensagens perfeitamente em 1 segundo, mas vamos analisar mais a fundo e ver se ele se mantém estável mesmo com frequências mais altas, lembrando que a frequência máxima do software timer está limitada à frequência do RTOS. Vamos observar o desempenho do timer com o analisador lógico nas figuras 3 e 4. Em ambos testes, a ISR do timer efetuou um pulso de 50 us em um GPIO.

Veja na figura 3 (clique para ampliar se necessário), o software timer efetuando o pulso de 50 us no GPIO com frequência de 10 Hz (100 ms), observe no canto direito da imagem os detalhes da análise de ~100 pulsos.

Analisador lógico para software timer de 10 Hz.
Figura 3 – Analisador lógico para software timer de 10 Hz.

De acordo com o analisador lógico, nossa frequência média foi de 9,997 Hz (100,030009002701 ms), o que é aceitável para a maioria dos propósitos e deve-se lembrar do próprio erro do analisador lógico.

Agora vamos observar na figura 4, o software timer efetuando o pulso de 50 us no GPIO com frequência de 500 Hz (2 ms), observe no canto direito da imagem os detalhes da análise de ~100 pulsos.

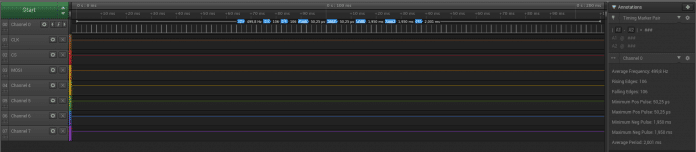

Analisador lógico para software timer de 500 Hz.
Figura 4 – Analisador lógico para software timer de 500 Hz.

De acordo com o analisador lógico, nossa frequência média foi de 499,8 Hz (2,000800320128 ms), o que também é aceitável para a maioria dos projetos e não devemos esquecer novamente sobre o erro do analisador lógico.

O software timer do FreeRTOS se mostra bem estável e pode ser extremamente útil na maioria dos projetos que usam timers, já que podemos trocar os timers físicos (hardware) pelo software caso a frequência não seja tão alta. Devemos lembrar que a frequência máxima indicada para uso do FreeRTOS é de 1000 Hz, deixando o software timer atrelado a esta frequência máxima também.

Saiba mais

Biblioteca de Soft Timers

Biblioteca rápida de Timer, Delay e Timeout sem desperdícios

Sistemas Operacionais de Tempo Real – Timers

Referências

https://www.freertos.org/FreeRTOS-Software-Timer-API-Functions.html
https://freertos.org/Documentation/RTOS_book.html
http://esp-idf.readthedocs.io/en/latest/api-reference/system/freertos.html
