RFID com Raspberry Pi e Python

raspberry pi

Introdução

Identificação por radiofrequência, como podemos chamar o RFID, não é uma tecnologia recente e há especulações que já era utilizada na segunda guerra mundial. É a comunicação por sinal de rádio onde um dos dispositivos é energizado e fica ativo, e o outro lado, a TAG (chaveiro ou cartão RFID), não necessariamente é energizado. Quando aproximados, realizasse a captura da informação do TAG, tecnologia essa que deu o passo inicial para NFC (Near Field Communication).

Utilizando o computador de bolso mais popular, o Raspberry Pi, a linguagem de programação Python, que é o canivete suíço para prototipar ideias, e um módulo RFID comercial vamos ver como é simples, direto e didático fazer a comunicação via SPI com essa turma.

Não conhece muito bem o Raspberry Pi? Veja o artigo Raspberry Pi do Thiago Lima. E como vamos usar o Raspberry Pi B com Linux, para conhecer melhor essa dupla veja o artigo A Raspberry Pi e o Linux de Vinicius Maciel. Se isso não te assusta, continue lendo o artigo.

Módulo RFID

O Mifare MFRC522 (NXP RC522), ou comercialmente RFID-RC522, é um dos mais populares leitores RFID do mercado, no modo comprar, ligar e usar, uma excelente forma para prototipar.

O RFID-RC522 já vem pronto para ser utilizado, fazendo uso da comunicação SPI. Essa comunicação é nova pra você? Então recomendo o artigo Comunicação SPI do Francesco Sacco. Além disso o CI RC522 possui os recursos I2C e UART para comunicação e realiza comunicação RFID a 13.56 MHz.

Na figura 1 temos uma imagem do nosso módulo leitor RFID (RFID-RC522) e junto o que o acompanha na compra, um chaveiro e um cartão.

raspberry pi

Figura 1 - Módulo RFID com cartão e chaveiro

Segue a relação dos pinos disponíveis para alimentação e comunicação na figura 2.

raspberry pi

Figura 2 - Relação de pinos de alimentação e comunicação do módulo RFID

Esquema de ligação

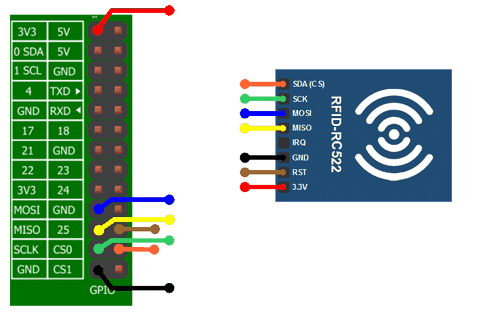

Na sequência, na figura 3, o esquema de ligação do módulo RFC522 com o Raspberry Pi.

raspberry pi

Figura 3 - Esquema de ligação do módulo RFID com o GPIO do Raspberry Pi B

Apenas alguns detalhes no esquema de ligação é a alimentação 3,3V utilizando o pino 1 do barra de pinos de GPIO, e a comunicação SPI, sendo o SDA no módulo RFID o sinal CS (Chip Select) ou SS (Slave Select), que depende da adoção do fabricante, sendo o correto uso do nome SDA para comunicação I2C.

Configuração do ambiente host

  • Board: Raspberry Pi B;
  • Distribuição: Raspbian – Debian Wheezy (2014-01-07);
  • Kernel 3.12.22;
  • Python 2.7.

Preparando o ambiente

Agora a parte legal, vamos preparar o Raspbian para liberar o uso device SPI no Linux, resolver as dependências de software e testar com uma aplicação padrão de teste. Para isso, o primeiro passo é verificar se o dispositivo SPI está liberado, ou melhor, se o módulo do kernel subiu para fornecer o acesso.

Se na sua Raspberry Pi obteve as mesmas saídas acima, o módulo SPI está desabilitado. Caso contrário, pule a próxima etapa. No Raspbian isso quer dizer que ele está no black list do modprobe, e para habilitar o módulo SPI siga o passo a passo abaixo e reinicie a Raspberry Pi.

Verificando novamente:

Para ler/escrever no barramento SPI precisamos de um módulo no Python. Um que possui rotinas e funções bem escritas é o SPI-Py do Louis Thiery. Vamos clonar o repositório do GitHub, compilar e instalar. Mas antes, é necessário confirmar se possui o python-dev. Você pode verificar com o comando abaixo:

No caso acima temos instalado. Caso não aparecesse python2.7-dev ou python-dev, poderia executar a sua instalação com o comando abaixo:

Agora vamos clonar o repositório do SPI-Py, acessar o diretório e instalar.

O módulo para comunicação via SPI está pronto. Agora vamos baixar de outro repositório um código exemplo pronto para comunicar com RC522, que depende do módulo SPI-Py para funcionar, no caso é o MFRC522-python que, além do SPI-Py, utiliza também o RPi.GPIO

Testando a aplicação RFID

Dos arquivos clonados do repositório e que estão no diretório MFRC522-python, o importante neste momento é saber que toda programação e tratamento do SPI com o RF522 está no arquivo MFRC522.py, e que no arquivo Read.py há um exemplo pronto para testar a comunicação e o Write.py é outro exemplo para gravação no RC522.

No momento que aproximo o cartão:

Agora, vamos utilizar o módulo MFRC522.py e criar uma aplicação nossa baseada no Read.py. Primeiro vou abrir o código do Read.py e comentá-lo, logo em seguida irei escrever nossa aplicação (veja os comentários para mais detalhes).

O código foi exposto e adicionei alguns comentários para facilitar. As informações detalhadas sobre o protocolo e o modo de autenticação pode ser abstraído no datasheet do cartão RFID. No meu caso o cartão é um MIFARE Classic 4k e do código do MFRC522.py.

Agora vamos à nossa aplicação rfid_embarcados.py, onde utilizaremos a estrutura pronta do Read.py, removendo a parte de autenticação.

No caso, para um controle simples, criei uma lista chamada acessos_autorizados=[] que contem listas de ID’s RFID. Na linha 73 verifico se o uid recebido está contido ou não da minha lista. Em caso positivo, irá imprimir “Acesso Liberado!”, caso contrário, “Sem Acesso!”. Agora vamos ver nossa aplicação em funcionamento.

A aplicação funcionou como previsto, porém, algumas implementações novas surgiram na aplicação como a função check_user() e um except ImportError. Nesses casos, estou garantindo que a aplicação só deve continuar se estiver sendo executada com permissão de super-usuário e é obrigatório ter MFRC522 e RPi.GPIO para prosseguir. Agora vamos ver o que ocorre se executar a aplicação como usuário comum e logo em seguida, executar se não tivermos o MFRC522.py.

Para melhorar essa aplicação, poderia utilizar um banco de dados que contém os IDs com alguns nomes e informações, realizar consultas e, em caso de sucesso, poderia acionar algum GPIO e abrir uma porta ou liberar algo.

Implemente, invente e faça seus testes e qualquer dúvida envie pelos comentários.

Conclusão

Vimos como é fácil realizar a configuração do módulo ao Raspberry Pi B, como é prático preparar o Linux com Python e realizar os testes, e como é simples utilizar o módulo que baixamos para criar uma aplicação própria para ler os dados RFID. E utilizando um arquivo exemplo mais os recursos do python conseguimos criar uma aplicação simples e com recursos interessantes, como por exemplo verificar se é o root que está executando e se o módulo existe.

Referências

http://www.nxp.com/documents/data_sheet/MFRC522.pdf
https://github.com/lthiery/SPI-Py
https://github.com/mxgxw/MFRC522-python
https://pypi.python.org/pypi/RPi.GPIO
https://www.nxp.com/documents/data_sheet/MF1S70YYX.pdf

Licença Creative Commons Esta obra está licenciada com uma Licença Creative Commons Atribuição-CompartilhaIgual 4.0 Internacional.

Receba os melhores conteúdos sobre sistemas eletrônicos embarcados, dicas, tutoriais e promoções.

Comunicações » RFID com Raspberry Pi e Python
