Revolution Pi: um computador industrial baseado na Raspberry Pi

O Revolution Pi é um computador industrial baseado na plataforma Raspberry Pi. Desenvolvido pela empresa alemã, Kunbus, é acomodado em caixa compatível com trilho DIN. Os três módulos básicos disponíveis podem ser facilmente expandidos em uma variedade de módulos de expansão.

Revolution Pi

O Revolution Pi é open source e construído com base no Raspberry Pi Compute Module. O sistema operacional usado é o Raspberry Pi OS (Raspbian) que inclui os drivers para módulos de expansão já pré-instalados. O Revolution Pi  atende aos requisitos da norma EN 61131-2.

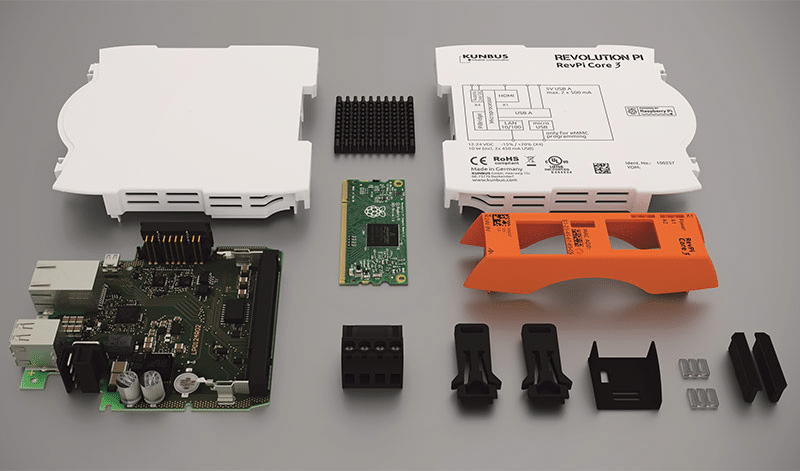

A figura a seguir exibe a base RevPi Core 3 desmontada com os seus componentes:

Revolution Pi

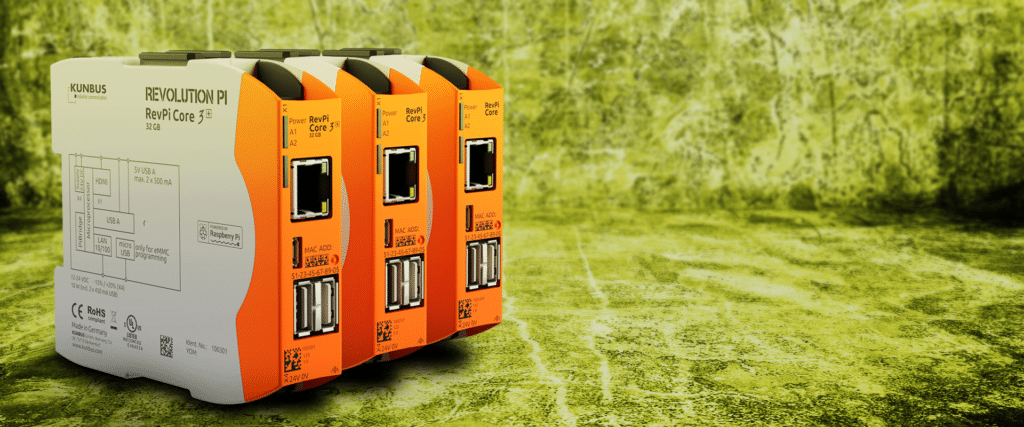

Os três módulos bases disponíveis são:

RevPi Core 3+

  • Processador Broadcom BCM2837B0
  • Quantidade de núcleos 4
  • Clock 1,2 GHz
  • RAM 1 GB
  • memória flash eMMC 8-32 GB

RevPi Core 3

  • Processador Broadcom BCM2837
  • Quantidade de núcleos 4
  • Clock 1.2 GHz
  • RAM 1 GB
  • Memória flash eMMC 4 GB

RevPi Core

  • Processador Broadcom BCM2835
  • Quantidade de núcleos 1
  • Clock 700 MHz
  • RAM 512 MB
  • Memória flash eMMC 4 GB

A figura a seguir exibe o tamanho do módulo base:

Resumo das especificações dos módulos:

ProcessorBroadcom BCM2837B0 with Quad-Core ARM Cortex-A53 (RevPi Core 3+)
Broadcom BCM2837 with Quad-Core ARM Cortex-A53 (RevPi Core 3)
Broadcom BCM2835 with Single-Core ARM Cortex-A53 (RevPi Core)
Clock rate1.2 GHz (RevPi Core 3+ / RevPi Core 3)700 MHz (RevPi Core)
RAM1 GB (RevPi Core 3+ / RevPi Core 3)500 MB (RevPi Core)
Storage (eMMC)8 GB – 32 GB (RevPi Core 3+)4 GB (RevPi Core 3 / RevPi Core)
Power supply12 – 24 V
Size (L x W x H)111 x 22,5 x 96 mm
Operating temperature-40 °C…+55 °C
Storage temperature-40 °C…+85 °C
Humidity93 % (non-condensing)
Protection classIP20
ESD protection4 kV/8 kV
EMI testsPassed (according to EN 61131-2 and IEC 61000-6-2)
Surge / Burst testsPassed (according to EN 61131-2 and IEC 61000-6-2)
ConformityCE, RoHS
UL certifiedYes, UL-File-No. E494534
Interfaces
1 x RJ45 Ethernet sockets
2 x USB 2.0 sockets
1 x Micro HDMI socket
1 x Micro USB 2.0 socket
2 x PiBridge (for RevPi Con expansion modules)

Mais detalhes de cada módulo base em:  https://revolution.kunbus.com/revpi-core/

Módulo IIoT Gateway Revolution Pi

Também está disponível um módulo IIoT Gateway:

Disponível em 2 versões, RevPi Connect+ e RevPi Connect, o gateway IIoT também é baseado no Raspberry Pi Compute Module 3. Ele oferece suporte para aplicações IIoT através dos protocolos mais comuns, como MQTT e OPC UA são suportados para transferir dados da máquina diretamente para a nuvem.

As aplicações podem ser desenvolvidas com Node-RED, Python ou diretamente em C. O design modular do RevPi Connect permite incluir os módulos de expansão, como IOs digitais e analógicos, fieldbus gateways e módulos de rádio como, por exemplo, os para Bluetooth. Os módulos de expansão podem ser conectados - plug and play - ao dispositivo base por meio de um soquete posicionado na parte superior e podem ser facilmente configurados usando uma interface gráfica do usuário.

Revolution Pi

Especificações:

ProcessorBroadcom BCM2837B0 with Quad-Core ARM Cortex-A53 (RevPi Connect+)
Broadcom BCM2837 with Quad-Core ARM Cortex-A53 (RevPi Connect)
Clock rate1.2 GHz
RAM1 GB
Storage (eMMC)8 – 32 GB (RevPi Connect+)4 GB (RevPi Connect)
Power supply12 – 24 V
Size (L x W x H)111 x 45 x 96 mm
Operating temperature-40 °C…+55 °C
Storage temperature-40 °C…+85 °C
Humidity93 % (non-condensing)
Protection classIP20
ESD protection4 kV/8 kV
EMI testsPassed (according to EN 61131-2 and IEC 61000-6-2)
Surge / Burst testsPassed (according to EN 61131-2 and IEC 61000-6-2)
ConformityCE, RoHS
UL certifiedYes, UL-File-No. E494534
Interfaces
2 x RJ45 Ethernet sockets
2 x USB 2.0 sockets
1 x Micro HDMI socket
1 x Micro USB 2.0 socket
1 x RS485 screw terminal (4 pole)
1 x 24 V input for shutdown signals of a UPS
1 x freely programmable relay switching contact
1 x PiBridge (for RevPi expansion modules)
1 x ConBridge (for RevPi Con expansion modules)

Mais detalhes em: https://revolution.kunbus.com/revpi-connect/

Módulos de expansão

O Revolution Pi possui diversas possibilidades de expansão que permitem atender variadas aplicações industriais.

Digital IO modules

Os módulos de entradas e saídas digitais permitem a leitura e acionamento de dispositivos. Eles são isolados galvanicamente com tensão de isolamento 600 VRMS.  Os módulos de IO são divididos em três versões:

Revolution Pi
  • RevPi DIO
    • A versão padrão RevPi DIO possui 14 entradas digitais e 14 saídas digitais
  • RevPi DI
    • A versão especial RevPi DI possui 16 entradas digitais, mas nenhuma saída
  • RevPi DO
    • A versão especial RevPi DI possui 16 saídas digitais, mas nenhuma entrada

Mais detalhes em: https://revolution.kunbus.com/io-modules/

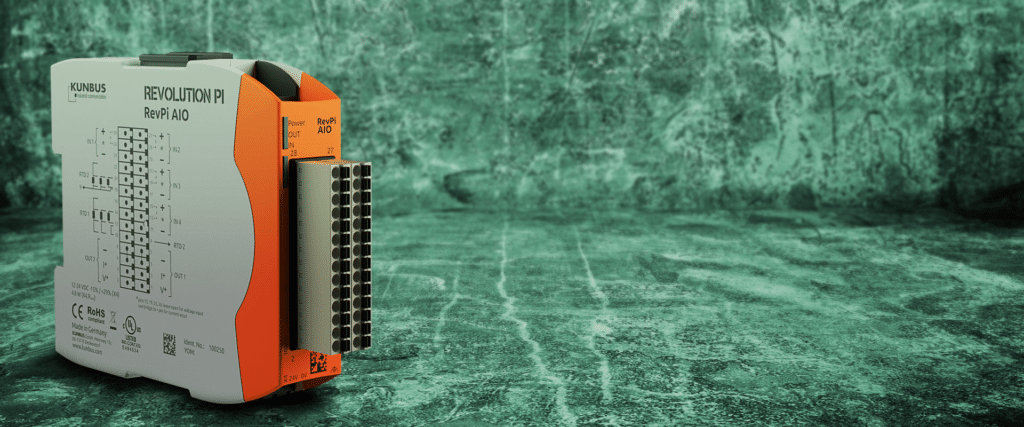

Analog IO module

O módulo de entrada e saída analógica permite trabalhar com 4 entradas analógicas, 2 saídas analógicas e 2 canais RTD. Os canais de entradas, saídas e RTD são isolados galvanicamente entre si e com o circuito lógico.

Mais detalhes em: https://revolution.kunbus.com/analog-io-module/

Gateways

Os módulos gateways possibilitam a integração do Revolution Pi a um a diversos barramentos e rede Ethernet industrial. Estão disponíveis módulos com os principais protocolos indústrias, entre ele, Modbus RTU,Modbus TCP, PROFIBUS, EtherCAT e muito outros.

Mais detalhes em: https://revolution.kunbus.com/gateways/

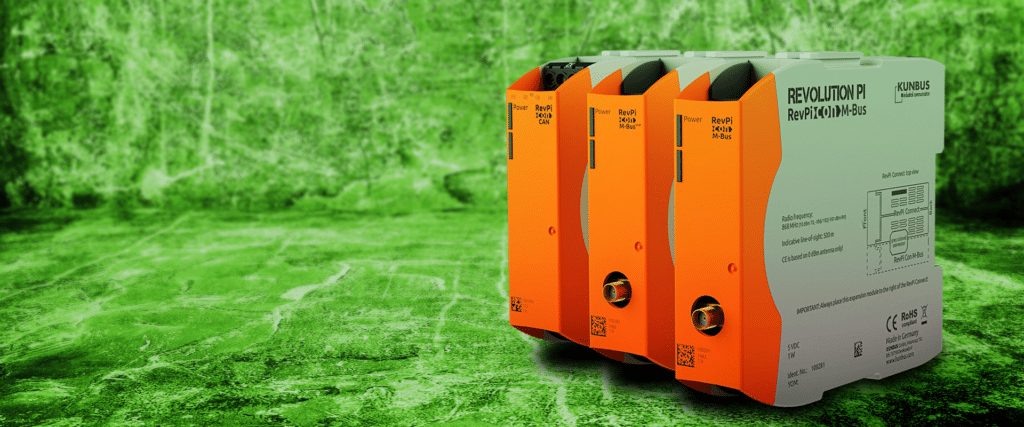

RevPi Con modules

Os módulos RevPi Con permitem a comunicação sem fio e também através de barramento CAN.

Mais detalhes em: https://revolution.kunbus.com/revpi-con-modules/

Confira a playlist com tutoriais sobre o Revolution Pi

Referências
