Review da Curiosity HPC

O kit de desenvolvimento Curiosity HPC (High Pin Count) da empresa Microchip tem como alvo aplicações de sistemas embarcados que utilizam microcontroladores PIC® de 8 bits com encapsulamento de 28 e 40 pinos. Além disso, a placa dispõe de barras de pinos em torno dos soquetes para acesso total ao microcontrolador em uso. O hardware também oferece ferramenta de depuração e programação, o PICkit™ "On Board" (PKBO), quatro LEDs, um potenciômetro e um push-button. Aliado a tudo isto, o kit proporciona o uso de Click Boards da empresa MikroElektronika com seu padrão de pinagem microBUS™, permitindo expandir novas possibilidades de projetos.



Características da Curiosity HPC



A seguir faremos um detalhamento da Curiosity, vide a figura:



Características da Curiosity HPC

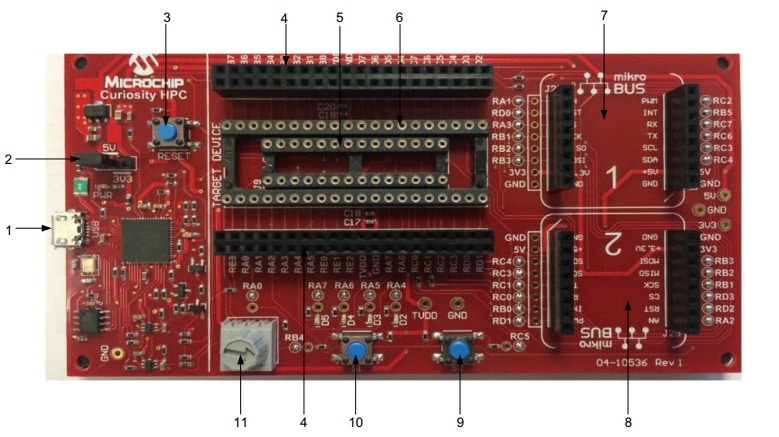

Figura 1 - Características da Curiosity HPC



  1. Conector micro USB;
  2. Jumper para seleção 3,3 ou 5V;
  3. Push-button Reset;
  4. Headers duplo de expansão para acesso a todos os pinos;
  5. Soquete para aplicações com PIC® 28 pinos;
  6. Soquete para aplicações com PIC® 40 pinos;
  7. Soquete 1 para uso de Click Board mikroBUS™;
  8. Soquete 2 para uso de Click Board mikroBUS™.



IDE



As ferramentas de desenvolvimento utilizadas para uso deste kit é o MPLAB X® o qual possui versões tanto para Windows, Mac OS e Linux e o XPRESS IDE que é uma ferramenta baseada na nuvem, ou seja, não necessita de instalação no PC, apenas conexão com a internet. Contudo, para utilização do recurso de depuração deve ser ter instalado o "USB Bridge Tool".



IoT



Para projetos que almejam conexão à internet com baixo custo ou que não exijam alto desempenho, este kit pode ser um boa opção, pois o fabricante oferece IDE gratuita e compilador (XC8). A placa dispõe de depurador e gravador e, principalmente, uma grande possibilidade de opções de Click Boards para conexão com a nuvem.



Treinamento



A Microchip desenvolveu um portal de "auto-treinamento" chamado de Microchip Developer Help, visando todas as famílias de microcontroladores, seus respectivos periféricos e exemplos. Uma ótima referência para aqueles que querem iniciar seus estudos, projetos ou até mesmo para "socorro".





Saiba mais



Primeiros passos com a MPLAB Xpress Evaluation Board

Primeiros passos com a MPLAB Xpress PIC16F15376 Evaluation Board

MPLAB Xpress Evaluation Board - Review





Referências



Figura de destaque - Fonte: http://microchipdeveloper.com/boards:curiosityhpc

Figura 1 - Fonte: http://ww1.microchip.com/downloads/en/DeviceDoc/40001856A.pdf
