Esquemas de Reset em FPGA

reset em fpga

A escolha de um esquema de reset em FPGA tem grande impacto no desempenho, na utilização de lógica e na robustez de um projeto. Ainda hoje não há uma unanimidade de um melhor reset para todas as situações. Então é necessário verificar qual o melhor reset para as suas necessidade. Discussões sobre esquemas de reset são quase como discutir religião.

No geral existem três opções: Reset síncrono, Reset assíncrono e um híbrido dos dois resets. Neste artigo pretendo discutir um pouco sobre os prós e contras de cada um deles.

Reset Assíncrono

 Reset assíncrono é definido como um sinal de entrada de um registrador que, quando válido (seja em 0 ou 1), reseta o registrador independente do clock. Um process de um reset assíncrono é descrito da seguinte forma:

reset_sinc
Figura 1. Reset assíncrono

Desvantagens



A utilização de resets assíncronos pode causar problemas difíceis de se verificar. Devido a característica de um circuito digital, certos atrasos podem ser maiores em algumas trilhas o que pode fazer com que o reset chegue primeiro a um módulo e depois a outro e com isso os módulos saiam do reset em tempos distintos, o que é um problema - muito - grave. Vamos imaginar o exemplo abaixo:

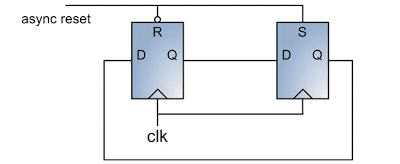

asinc_reset_ff
Figura 2. FF recebendo valores diferentes em reset assíncrono

No reset, o Flip-Flop(1) recebe '0' (R) e o Flip-Flop(2) recebe '1' (S), após a liberação do reset o valor do FF1 e do FF2 se alternam a cada pulso de clock (Figura 3). Vamos supor que por causa de atrasos na trilha de reset os registradores não são liberados do reset ao mesmo tempo, o FF(1) é liberado antes do pulso de clock e o FF(2) após o pulso de clock. Com isto ambos FFs ficariam em 1 ao invés de alternarem o valor (Figura 4).

comportamento_esperado
Figura 3. Comportamento esperado
bug_Sem título
Figura 4. Reset solto em tempos distintos

Este cenário não é hipotético e pode acontecer no seu circuito. Com isto máquinas de estados podem ir para estados inválidos e outros sinais de controle podem se perder, também é necessário ficar de olho no tempo de recovery e de removal (análogos ao tempo de setup e de hold de um flip-flop) dos resets para não acontecer metaestabilidade.

Vantagens



O uso de reset assíncronos oferece algumas vantagens, a primeira delas é a não necessidade de um clock para que o sistema entre em estado de reset, imagine uma máquina de estados que controla um processo químico, por alguma razão o clock para de entrar no seu sistema e você está no estado de "aquecer". Se o seu reset depender do clock você só vai conseguir parar de "aquecer" quando tirar o circuito da tomada ou a fábrica explodir, utilizando um reset assíncrono você consegue garantir que seu sistema vá para o estado inicial mesmo se houver um problema no clock.

340343
Figura 5. Uma indústria com reset síncrono sem clock no estado de aquecer

Outra vantagem é a velocidade pois o reset assíncrono é "instantâneo" e não depende da borda de clock. Por ser assíncrono algumas verificações de timing não são realizadas sobre o sinal de reset o que pode gerar um tempo de compilação menor. Quanto a utilização de lógica é necessário verificar a arquitetura do seu FPGA e como se da a implementação de um reset assíncrono no seu circuito sintetizado.

Reset em FPGA: Síncrono

Reset síncrono é definido como um sinal de entrada de um registrador que quando válido (0 ou 1) reseta o sistema na borda de clock. Um process com reset síncrono é descrito da seguinte forma:

reset_assinc
Figura 6. Reset síncrono

Quando se utiliza reset síncrono a ferramenta de síntese realiza os testes de timing para diferentes tensões, temperaturas e variações entre os chips. Caso não apareça erros de timing na sua trilha de reset você pode ficar tranquilo que todos os seus flip-flops serão resetados no mesmo instante de tempo, evitando os problemas vistos no reset assíncrono. Este tipo de reset TENDE a consumir menos lógica.

Reset Híbrido

E por que não utilizar as vantagens dos dois designs e reduzir as desvantagens? Para isto temos o "Reset Híbrido".

Ele é assíncrono quando ativado e síncrono quando liberado, utilizando está técnica você garante que mesmo sem clock o seu sistema vá para a condição de reset e que quando liberado o sinal chegue em todos os flipflops ao mesmo tempo, também evita o problema de metaestabilidade! Porém este tipo de reset consome mais recursos do seu FPGA e é sintetizado para uma lógica um pouco mais lenta.

process(clk,rst)
begin
if(rst = '0') then -- reset assincrono
  sync_reg <= '0'
  out_reset = '0';
elsif(rising_edge(clk)) then
  sync_reg <= '1';
  out_reset <= sync_reg; -- deassert no reset somente apos passar por um ff sincronizado
end if;
end process;

Caso você tenha problemas de timing nesta abordagem é recomendado usar mais flipflops para sincronizar o circuito!

E você, que tipo de reset usa no seu design e porque? Lembrando que nada impede de utilizar diferentes tipos de reset em um só projeto mas é necessário tomar muito cuidado.

A Figura 5 é meramente ilustrativa =)

As Figuras 2, 3 e 4 foram retiradas do livro "100 Power Tips For FPGA Designers".
