Placa de Desenvolvimento Renesas SK-S7G2

A Renesas lançou há um tempo a placa SK-S7G2, um kit de entrada que foi concebido para que os projetistas eletrônicos conhecessem e trabalhassem com a plataforma Synergy.

O Kit conta com:

• Microcontrolador S7G2, com core ARM Cortex-M4, com ponto flutuante e instruções de DSP, com:
  • 4MB de flash interna;
  • Memória SRAM de 640KB;
  • Frequência de operação de 240 MHz;
  • O encapsulamento do microcontrolador presente na placa é o LQFP de 176 pinos.
• Display QVGA LCD com Touchscreen Resistivo de 1,7 x 2,5 polegadas;
• Memória Flash externa de 8 MB QSPI.

As Interfaces de comunicação disponíveis nessa placa são:

• CAN;
• UART;
• Ethernet 10/100;
• Bluetooth Low Energy;
• USB Host e Device.

Além disso, a placa conta com:

• Saída de Áudio;
• 3 Leds de usuário;
• Botões ligados diretamente a pinos que podem ser acessados via interrupção;
• Interface Arduino para conexão de Shields externos;
• Quatro conectores que dão acessos a todos os pinos do microcontrolador;
• Sensor de toque, um slider capacitivo e dois botões acionados por toque.

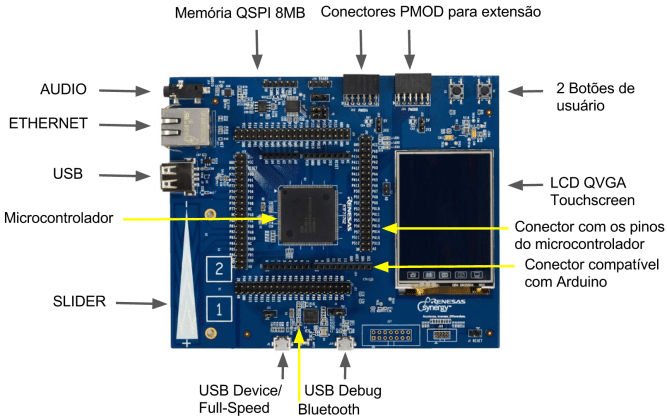

Veja abaixo o diagrama completo que mostra detalhes da placa de desenvolvimento SK-S7G2 da Renesas.

Veja um review em inglês feito pelo canal fdiproducts.

A Renesas também fez um vídeo apresentando essa placa SK-S7G2, abaixo:

O PDF do esquemático, os arquivos editáveis em OrCAD, os arquivos do Cadence Allegro, todos os arquivos de fabricação Gerber e de furação, lista de materiais e datasheets de todos os componentes pode ser baixado nesse link.

Para o datasheet do microcontrolador, acesse esse link.
