Regravando o PID de chips FTDI-like

FT232 FTDI

Nota do Embarcados: Não apoiamos a prática de pirataria. Caso a compra do componente seja feita através de canais oficiais sempre se conseguirá trabalhar com itens originais, e é isso que recomendamos. Esse artigo pode ajudar o pessoal que possui placas que possuem CIs que nao são da FTDI.



Recomendo que, antes de prosseguir a leitura deste tutorial, que leia o artigo com algumas considerações sobre pirataria, de minha autoria. Se você está com esse problema é possível que você tenha comprado um chip pirata.



A seguir, faço um breve resumo para os que não leram o artigo. A FTDI lançou um driver (versão 2.12.00) para Windows que, por regravar o PID dos chips para 0x0000, acaba inutilizando o chip. Neste tutorial vou apresentar os passos para regravar o chip novamente.



Algumas considerações: é provável que você tenha que fazer o processo de regravação pelo menos duas vezes, principalmente se você estiver utilizando o Sistema Operacional Windows. Depois de regravar o chip, ao conectar novamente no Windows ele vai reconhecer o CI FTDI e vai carregar novamente o driver 2.12.00, pois esse é o driver que estava registrado no Windows. Esse driver vai regravar novamente o chip. Apesar disso, o chip vai funcionar enquanto você não desconectá-lo da USB. Aproveite esse momento, vá no painel de controle e modifique o driver para a versão 2.10.00. Assim, da próxima vez que você conectar o dispositivo, o Windows vai carregar o driver correto. E lembre-se de usar sempre a mesma USB pra evitar que o Windows procure uma atualização do driver.



Para regravar o PID do chip FTDI, o primeiro passo é ter acesso a uma máquina Linux. Se você não tiver instalado em seu PC, baixe um programa de virtualização e uma máquina virtual pronta. Eu usei a distro Ubuntu 12.04 virtualizada, mas é possível fazer esses passos em qualquer máquina Linux.



Para verificar se o chip está realmente com problemas vá no Painel de controle -> Gerenciador de hardware e verifique se aparece o item FT232 USB UART na lista de outros dispositivos.



ft_nao_reconhecido
Figura 1: Gerenciador

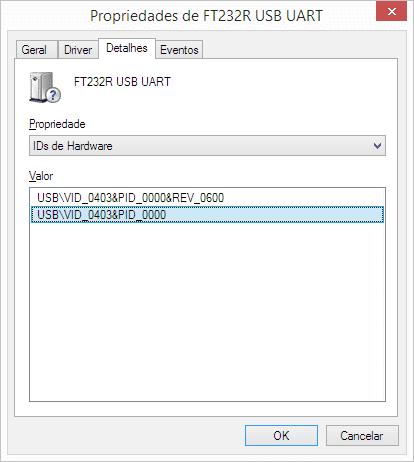

Clique com o botão direito nele e escolha propriedades. Na guia Detalhes escolha a propriedade ID's de hardware. Se o PID estiver 0X0000 você está com um dispositivo pirata que foi regravado pelo driver.



ft_pid0x0000
Figura 2: Janela de Propriedades

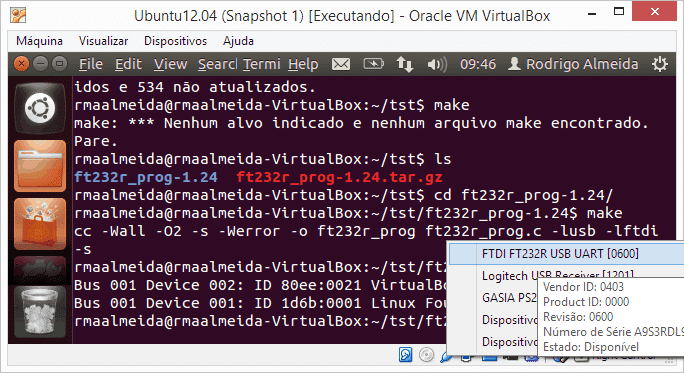

Neste ponto você deve desconectar o dispositivo e, se estiver usando máquina virtual, o primeiro passo é disponibilizar o dispositivo USB para o Linux. Se for utilizar uma máquina nativa é só plugar na máquina.



vb_usb_acesso
Figura 3: Terminal 1

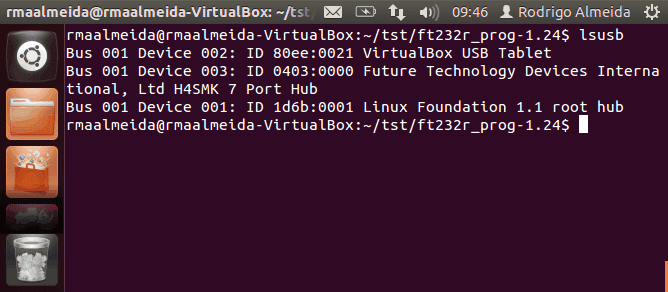

Dentro da máquina digite o comando lsusb para verificar que o dispositivo FTDI está com o ID 0403:0000, confirmando o problema.



vb_lsusb
Figura 4: Terminal 2 - LSUSB





Agora é instalar no sistema os pacotes de desenvolvimento da libftdi e da libusb, baixar o programa de comunicação com o FT232 para Linux desenvolvida por Mark Lord. Compile o programa e você está pronto para regravar os PID's. Para isso use os comandos abaixo:

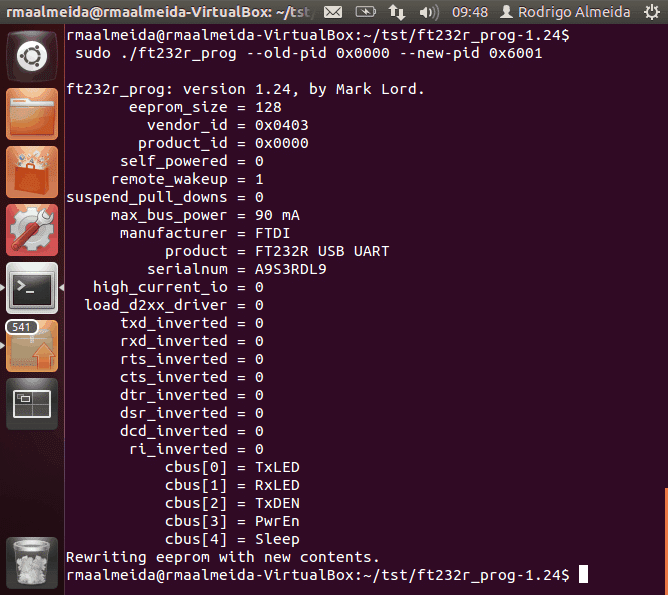

O arquivo compilado é o ft232_prog. Na linha de comando iremos pedir para que ele troque o PID velho 0x0000 para o novo PID 0x6001.



A saída do programa deve ser a seguinte:



vb_usb_regravado
Figura 5: Terminal 3





Depois disso o chip está regravado. Como citado, é possível que ao recolocar no Windows ele automaticamente utilize o driver 2.12.00. Se isto acontecer, não retire o chip da porta USB, aproveite que o Windows reconheceu o dispositivo, instale o driver antigo da FTDI (2.10.00 ou anterior) e force o Windows a utilizar esse driver. Uma ótima alternativa é usar a libftdi.



Para isso vá no Painel de Controle -> Gerenciador de dispositivos, clique com o botão direito em cima da porta COM criada pelo FTDI (se não apareceu a porta, você deve voltar ao inicio e regravar o dispositivo) e por último atualizar o drive.



Escolha a opção "Permitir que eu escolha em uma lista de drivers de dispositivo no computador" e selecione o driver 2.10.00. Se não aparecer essa opção você deve baixar e instalar o driver antes e repetir esses passos



ft_reinstalando_driver_antigo
Figura 6: Atualização do driver





Após a instalação, desconecte e reconecte o dispositivo na USB e verifique se ele foi instalado corretamente. Se ele tiver sido desgravado no item anterior (antes de trocar o driver) basta refazer os passos de gravação no Linux e reconectar no Windows.





Referências



https://www.embarcados.com.br/ft232-pirataria-e-propriedade-intelectual/

https://www.virtualbox.org/

https://www.virtualbox.org/wiki/Linux_Downloads

http://rtr.ca/ft232r/

http://embedded-funk.net/running-libftdi-under-windows/
