Reference Design Artimar ACIM Motor Control

ACIM Motor Control

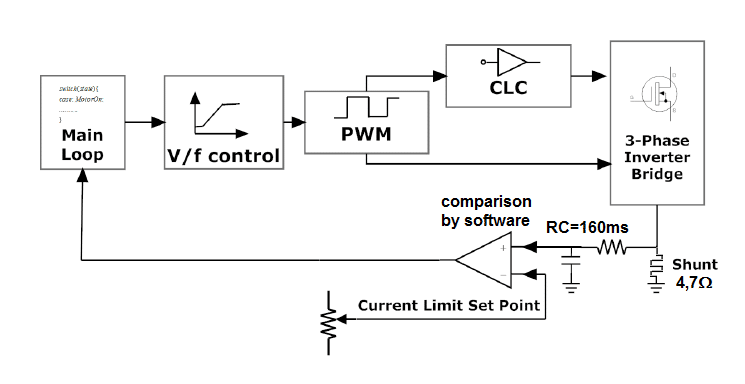

O Reference design Artimar ACIM motor control é um kit de baixo custo projetado para controle de motor de indução trifásico ou monofásico de até 250W com tensão de entrada 110V ou 220V AC. O design utiliza como topologia ponte trifásica inversora utilizando IGBTs e Gate-Driver International Rectifier controlados através do microcontrolador Microchip PIC16F1509. O controle é feito através de algoritmo V/F com soft start e soft stop, utilizando realimentação de corrente média. Podem ser utilizadas frequências de PWM de 3,9 kHz, 7,8 kHz ou 15,6 kHz configuráveis. A figura 1 exibe o diagrama de blocos:

ACIM motor control - Blocos
Figura 1 – Diagrama de blocos do ACIM motor control Artimar

Em todos os pontos de interface humana existem optoisoladores para entradas e saídas digitais e analógicas.

O software em linguagem C para essa aplicação é de fácil compreensão através da IDE MPLABX.

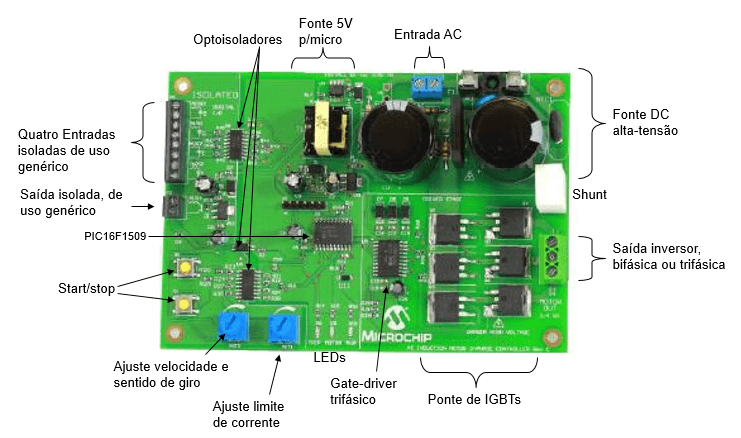

A figura 2 exibe os detalhes da placa do Reference Design Artimar ACIM Motor Control:

ACIM motor control - Placa
Figura 2 – Placa Reference design Artimar ACIM motor control

Para mais informações sobre o Reference Design, para download do software de referência e demais dúvidas, entrem em contato com o suporte da Artimar pelo e-mail suporte1@artimar.com.br.
