Rede Perceptron de uma única camada

Este post faz parte da série Inteligência Artificial. Leia também os outros posts da série:

Dando continuidade ao assunto dos artigos anteriores sobre Redes Neurais, iremos explorar a Rede Perceptron de uma única camada. O Perceptron foi criado em 1958 por Rosenblatt, sendo a forma mais simples da configuração de uma rede neural artificial, uma vez que é constituída de uma única camada neural e de um único neurônio. A figura 1 ilustra a rede Perceptron de única camada, onde podemos ter N entradas, mas apenas uma única saída com um valor de 0 e 1 ou de -1 e 1.

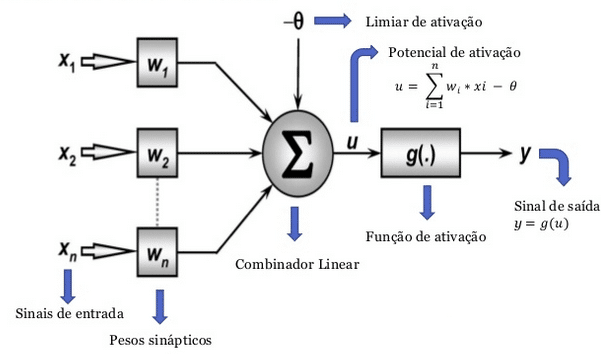

Rede Perceptron de uma única camada.
Figura 1 - Rede Perceptron de uma única camada.

O Perceptron de uma única camada é utilizado para dividir duas classes linearmente separáveis (figura 2), apresentando erro para classes não linearmente separáveis (figura 3), onde se recomenda usar a rede Perceptron Multicamadas, que falaremos a respeito posteriormente. Devemos recordar que para cada entrada adicionada à fronteira de separação será representada por um plano ou hiperplanos.

Sistema linearmente separável
Figura 2 - Sistema linearmente separável

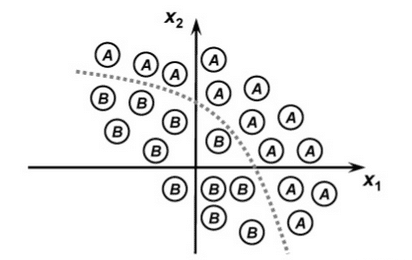

Sistema não linearmente separável
Figura 3 - Sistema não linearmente separável

O funcionamento da rede Perceptron é muito simples, as entradas (Xi) representam as informações do processo que desejamos mapear, sendo que cada uma das entradas terá um peso sináptico ponderado (Wi) que representa a importância de cada entrada em relação ao valor de saída desejado (y). O resultado da somatória das entradas ponderadas será somado ao limiar de ativação (θ) e então repassado como argumento da função de ativação g(.), a qual terá como resultado a saída desejada. Normalmente a função de ativação costuma ser do tipo função degrau ou degrau bipolar. Representando matematicamente teremos:

Perceptron-formula1

Onde:

Perceptron-formula2

Simbologia:

  • Xi - Entradas - Valor real ou binário
  • Wi - Pesos Sinápticos - Valor Real aleatório
  • θ - Limiar de Ativação - Valor Real aleatório
  • y - Saída - Valor Binário
  • g(.) - Função de Ativação - Degrau ou Degrau Bipolar

Os pesos sinápticos, assim como o limiar do Perceptron, serão corrigidos através do processo de treinamento supervisionado por meio da regra de aprendizado de Hebb, para cada amostra dos sinais de entrada.  Se a saída produzida coincidir com a saída desejada, os pesos sinápticos e os limiares serão incrementados proporcionalmente aos valores de seus sinais de entrada. Do contrário, caso a saída seja diferente, seus valores serão decrementados. Este processo irá se repetir sequencialmente para todas as amostras de treinamento, até que a saída final seja similar à desejada, conforme as equações a seguir:

Perceptron-formula3

e

Perceptron-formula4

Onde:

  • η  representa a taxa de aprendizado ou a velocidade com que o processo de treinamento converge rumo à estabilidade, sendo que o valor de η deverá estar compreendido entre 0 < η < 1;
  • K representa a k-ésima amostra.

Já a saída do Perceptron assumirá dois valores possíveis. Supondo que desejemos trabalhar com a função sinal, teríamos:

Perceptron-formula5

ou

Perceptron-formula6

Vídeo demostrativo e código

A seguir é apresentado um vídeo demonstrativo do Perceptron:

Você pode baixar o código de treinamento aqui.

Referências

http://sergiopalmiere.livejournal.com/

Outros artigos da série

<< Arquiteturas e Topologias de Redes Neurais Artificiais
Licença Creative Commons Esta obra está licenciada com uma Licença Creative Commons Atribuição-CompartilhaIgual 4.0 Internacional.
