Real Time no Windows Embedded Compact

Windows Embedded Compact

Uma das principais características que tornam diferente o Windows Embedded Compact de todas as outras versões de Windows é a capacidade de desenvolver aplicativos de tempo real para ele. Nunca é demais lembrar aqui o significado que tempo real tem no contexto computacional, muito importante para o entendimento do comportamento de Real Time no Windows Embedded Compact. Segue abaixo uma definição encontrada no livro: Real-Time System Design and Analysis de autoria de Phillip A. Laplante.

A real-time system is a system that must satisfy explicit (bounded) response-time constraints or risk severe consequences, including failure.



Real-Time System Design and AnalysisPhillip A. Laplante



Ou seja, um sistema de tempo real deve executar um código produzindo uma resposta precisa e também deve fazer isso dentro de um tempo previamente estabelecido, caso contrário isso pode levar à falha do sistema. Portanto, tempo real não quer dizer necessariamente um processamento, ou SO, muito rápido.



O Windows Embedded Compact é capaz de se comportar de acordo com a definição acima. Para isso uma das primeiras coisas que devemos entender é o escalonador de tarefas do WEC. Basicamente o WEC obedece duas regras simples para agendar as tarefas, e para avaliar cada uma destas regras o WEC faz uma avaliação do que ocorre no sistema a cada 1ms. As regras são:

  • Tarefas que possuem maior prioridade devem ser executadas primeiro;
  • Tarefas com o mesmo nível de prioridade devem ser executadas segundo um Round Robin com um Timeslice de 100ms.



A respeito da regra número um, o WEC possui 256 níveis de prioridade, valores mais altos significam prioridade mais baixa, valores mais baixos são prioridades mais baixas. Uma orientação para o uso das prioridades pode ser encontrada no seguinte artigo: Real-Time Priority System Levels (Windows Embedded CE 6.0).



Com relação à regra número dois, quando diversas tarefas compartilham a mesma prioridade, basicamente o sistema ira rodar cada uma das tarefas por no máximo 100 ms (este tempo pode ser configurado entre 40 ms – 100 ms). Uma vez que este tempo, chamado de Quantun, termina, o Kernel passará a executar a outra tarefa de mesma prioridade até que o Quantun dela também termine. Neste momento o Kernel irá “passar a bola” para uma terceira tarefa de mesma prioridade se existir ou caso contrário retomar a execução da primeira tarefa, e assim sucessivamente até que todas as tarefas estejam finalizadas.



real time no windows embedded compact

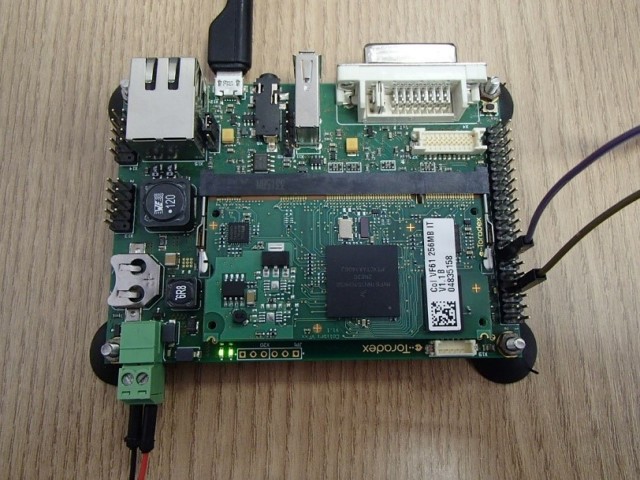

Figura 1: Hardware utilizado foi um computador em módulo Toradex Colibri VF61 junto com uma placa de suporte Iris.



Para acrescentar uma abordagem mais prática a este post, vou propor dois exemplos onde poderemos explorar de forma simples as regras descritas acima. No primeiro exemplo vou instanciar duas tarefas diferentes onde uma delas coloca uma saída digital do meu Hardware em nível lógico 1 e a outra tarefa em nível lógico zero. Mais uma vez vou utilizar um computador em módulo Toradex Colibri VF61 junto com uma placa de suporte Iris, figura 1. O Colibri VF61 é um ARM Cortex-A5 de 500 MHz com 256 MB de RAM e 512 MB de Flash já embarcados no módulo. Estou rodando neles um Windows Embedded Compact 7.0 fornecido pelo fabricante do módulo. Segue o código fonte abaixo.





Note que existem duas diferentes funções ThreadON e ThreadOFF. Elas não fazem nada mais que ligar ou desligar, respectivamente, um pino que foi configurado como saída digital. Note também que cada função irá rodar indefinidamente não liberando recursos para outras Threads ou programas.



No código principal as funções são instanciadas uma após a outra e podemos ver no osciloscópio ligado em nossa saída digital o resultado da execução do programa. Conforme esperado, uma vez que as tarefas são criadas com o mesmo nível de prioridade, elas irão rodar de acordo com um agendamento Round Robin com um “timeslice” de 100 ms para cada tarefa.



real time no windows embedded compact

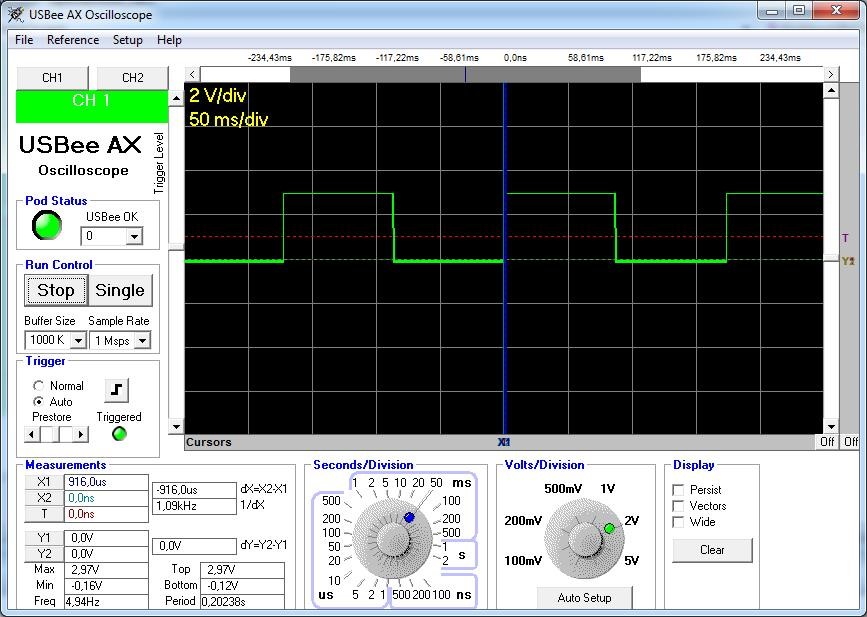

Figura 2: Execução de duas Threads com o mesmo nível de prioridade, a primeira liga uma saída digital e a segunda desliga.



Para testar a regra número 1, vamos fazer as seguintes alterações em nosso código, primeiramente na função ThreadON, colocando um comando Sleep(30), que fará a Thread que invoca e função suspender sua execução e solicitar para o Kernel seu regresso em 30 milisegundos.





Na chamadas das threads, vamos agora também aumentar a prioridade da thread que liga a saída digital conforme abaixo:





Desta forma a ThreadON terá maior prioridade que a ThreadOFF. O resultado mais uma vez pode ser observado no osciloscópio. Cada vez que a thread de maior prioridade “acorda”, o Kernel interrompe a thread de menor prioridade para dar lugar à thread de maior prioridade.



real time no windows embedded compact

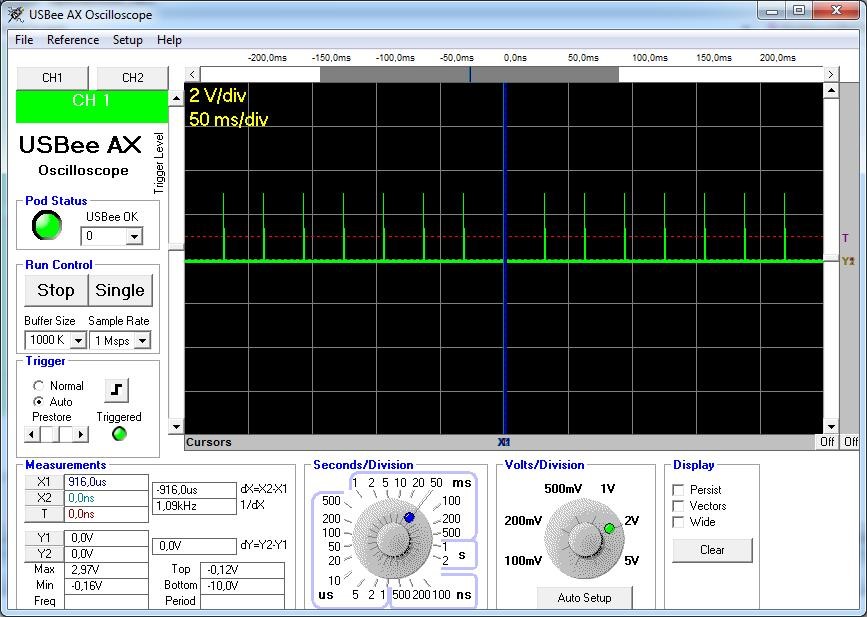

Figura 3: Execução de Threads com prioridades diferentes. A Thread de maior prioridade interrompe a de menor caso seja agendada.



Trabalhando com as threads e conhecendo o comportamento do Kernel ao agendar as mesmas, você consegue uma execução determinística do seu sistema e pode criar sistemas de tempo real utilizando o Windows Embedded Compact!



Até a próxima!



Este artigo foi originalmente publicado no site O mundo do Windows Embedded por Guilherme Fernandes.





Saiba mais sobre Windows Embedded Compact



BeagleBone Black + Windows Embedded Compact, por Marcelo Jo

Placas de desenvolvimento compatíveis com Windows, por Fábio Souza

Outros artigos da série

<< Customizando a imagem do Windows Embedded CompactTelnet no Windows Embedded Compact >>
