Raspberry Pi + Yocto (dora)

Raspberrypi

É bem provável que você já tenha ouvido falar da Raspberrypi. Juntamente com a Beaglebone Black, essas placas são consideradas como mini-pcs e estão sendo largamente adotadas pela comunidade open-source e têm viabilizado diversos projetos por conta de seu baixo preço, USD35 e USD45, respectivamente.





Vejamos algumas características do hardware da Rpi Modelo B (a partir de 15/10/12):

  • SoC: Broadcom BCM2835 (CPU + GPU)
  • CPU: 700 MHz ARM11 ARM1176JZF-S
  • GPU: Broadcom VideoCore IV,OpenGL ES 2.0,OpenVG 1080p30 H.264 high-profile encode/decode
  • Memória (SDRAM)iB: 512 MiB
  • USB 2.0: 2 portas
  • Saída de Video: Composite video | Composite RCA, HDMI
  • Saída de Audio: TRS connector | 3.5 mm jack, HDMI
  • Armazenamento: Secure Digital | SD / MMC / SDIO card slot
  • Interface de rede: 10/100 Ethernet RJ45
  • Periféricos de comunicação: GPIO, SPI, I²C, I²S, UART

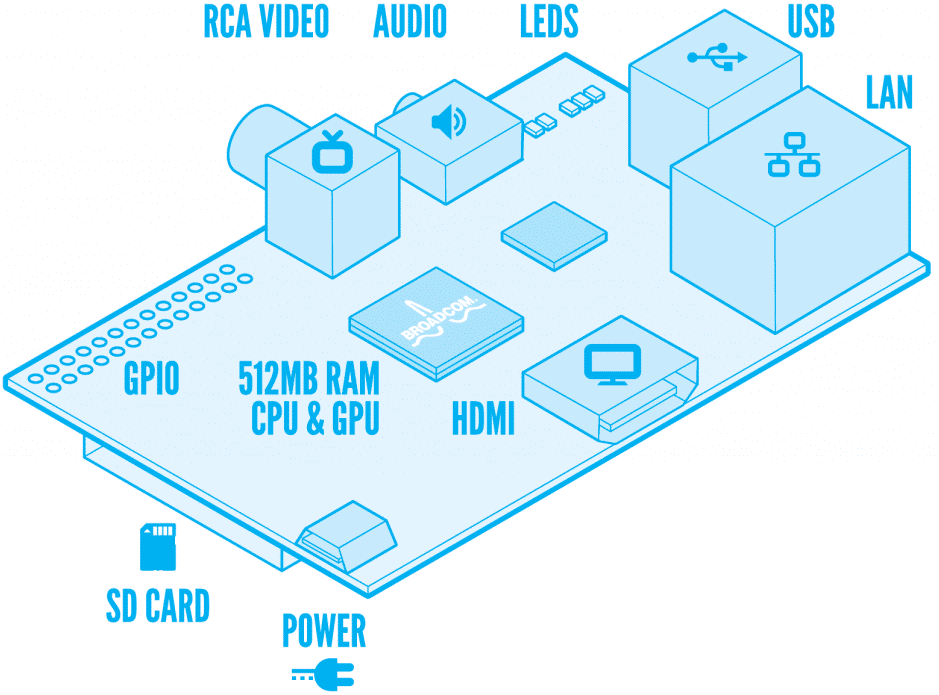

rpi



A comunidade desenvolveu o Raspbian, que é o Debian modificado para rodar na Raspberrypi. Porém esta distribuição é para uso de propósito geral e dependendo da aplicação/produto que se queira desenvolver com a Rpi, o processamento e consumo de memória e energia podem ficar comprometidos. Portanto é mais recomendado que se construa uma distribuição Linux customizada afim de atender a esses requisitos.



Vamos apresentar uma maneira rápida e simples de como gerar uma distribuição Linux embarcado com o Yocto Project para a Raspberrypi. Se você ainda não conhece o Yocto, sugiro que leia o artigo do Henrique Beaglebone Black + Yocto, onde ele faz uma introdução sobre ele.





Preparando o Host



O Yocto Project suporta oficialmente as seguintes distribuições GNU/Linux como ambiente de construção:

  • Ubuntu 12.04, 13.10 e 14.04
  • Fedora 19 e 20
  • CentOS 6.4 e 6.5
  • Debian 7.0, 7.1, 7.2, 7.3 e 7.4
  • openSUSE 12.2, 12.3 e 13.1



Para que ele execute no Host alguns pacotes necessitam ser instalados.



Ubuntu e Debian:



Fedora:



openSUSE:



CentOS:







Montando o Ambiente de construção



Vamos criar os diretórios e baixar os fontes necessários:



Note que estamos usando a versão "dora" do Yocto Project.



Agora vamos configurar o ambiente para gerarmos os artefatos de software:



Adicione a linha abaixo no arquivo ~/yocto/build-dora/conf/bblayers.conf  para a variável BBLAYERS:



Modifique e adicione as seguintes variáveis no arquivo ~/yocto/build-dora/conf/local.conf

Note que configuramos nossa machine como sendo raspberrypi, mudamos o diretório de download para podermos reutilizar os fontes baixados em outros projetos, usaremos o gerenciador de pacotes ipk (ele é mais indicado para sistemas embarcados porque não exige muitos recursos para funcionar) e vamos instalar na imagem todos os módulos do kernel gerados.



Se você já fez o tutorial do Henrique ou tutorial: "Desenvolvendo um Kiosk Interativo para a Beaglebone Black com Yocto", você pode simplesmente atualizar a sua cópia local do repositório do yocto (git pull origin dora), adicionar o repositório da meta-raspberrypi (git clone git://git.yoctoproject.org/meta-raspberrypi) e modificar os arquivos bblayers.conf e local.conf como descrito anteriormente.



Veja que para adicionar o suporte a Raspberrypi ao Yocto tivemos que adicionar o layer meta-raspberrypi. Esse layer possui as receitas necessárias para construir o kernel para a Raspberrypi, baixar o bootloader proprietário da Broadcom, configurar a quantidade de memória destinada a GPU do processador e construir algumas libs e aplicativos exclusivos para a Rpi. Devido a estas características dizemos que o layer meta-raspberrypi é um layer de BSP (Board Support Package). Mais detalhes podem ser encontrados no arquivo  ~/yocto/poky-dora/meta-raspberrypi/README.



Gerando a imagem



Depois de ter o ambiente de construção configurado vamos gerar uma imagem, sem bibliotecas e aplicativos gráficos:



Se você quiser gerar uma imagem com suporte a interface gráfica rode o seguinte comando:





Gravando a imagem



O Yocto gerou a imagem do SDcard que está disponível em: ~/build-dora/tmp/deploy/eglibc/images/raspberrypi/ . De posse desse arquivo podemos gravá-lo no SDcard.



Insira o SDcard card no computador PC ou notebook (sistema host) e descubra qual o device node criado pelo sistema operacional. Tente um dos seguintes comandos:





Caso, por exemplo, o device node criado seja /dev/sdb, use os seguintes comandos para gravar a imagem no SDcard:





Testando a imagem



Conecte o  o cabo serial na Rpi de acordo com essas instruções e energize a placa.



Para a imagem básica, sem interface gráfica, teremos o seguinte log do boot do sistema:



Para imagem com interface gráfica (core-image-sato) teremos as seguintes telas pela conexão HDMI:



Raspberrypi





Raspberrypi



Agora você pode criar as suas aplicações e adicionar pacotes a partir de uma distribuição enxuta e leve.





Para aprender mais



Embedded Linux Build Systems

Desvendando Yocto Project – Primeiros passos

Raspberry pi + Qt5 + Yocto





Onde Comprar



Você pode conferir o preço da Raspberry Pi Modelo B e acessórios na loja virtual FILIPEFLOP: Arduino e Componentes Eletrônicos. Acesse!
