Raspberry Pi B+

raspberry pi b

A Raspberry Pi Foundation apresenta sua placa Raspberry Pi B+. Trata-se de uma evolução da mesma placa de sucesso da Rasp e não uma nova abordagem. Nessa versão, a placa conta ainda com a mesma CPU Broadcom BCM2835, SoC e Memória e, claro, com a mesma quantidade de memória da versão anterior, 512MB de RAM. O preço tambem é o mesmo da placa modelo B ($35) e já está disponível para a venda.



Mas existem diversas razões pelas quais gostaríamos de comprar essa nova placa:



  • Possui 4 USBs 2.0 ao invés de 2, que possibilta a conexão de muito mais periféricos diretamenta à placa, como teclado, mouse, webcam e dongles WiFi e Bluetooth, por exemplo.
  • Possui mais pinos de IOs - o conector cresceu de 26 pinos da versão anterior, para 40 pinos nessa versão - São 19 IOs do modelo anterior (5 não estão no header) contra 26 da B+ . A compatibilidade, no entanto, foi mantida: os 26 primeiros pinos continuam os mesmos. Ou seja, é possível controlar ou monitorar mais equipamentos externos à placa diretamente nos IOs. Não existem novas características nos IOs extras, como SPI, I2C ou PWM.
  • O Conector de Catão SD foi trocado por um de cartão microSD. Nessa versão é utilizado um mais elegante, tipo push-push, ou click in-click out, como os de telefone celular.
  • Os PMICs e reguladores foram trocados. Essa nova placa possui um consumo muito menor, já que a forma que a Rasp modelo B tinha sido construída utilizava muito ineficientemente os seus reguladores. A economia foi entre 0,5 e 1 Watt. Isso é muito importante para aplicações mobiles, como robôs, por exemplo. A alteração do circuito dos reguladores permitiu também que dessa vez fosse possível plugar diversos dispositivos USBs simultaneamente.
  • O circuito de áudio foi aperfeiçoado e, nessa placa, possui uma alimentação independente, o que melhora sua qualidade com relação a placa anterior, modelo B. Isso faz com que o circuito DAC responsável pela conversão de digital para analógico não seja atrapalhado por alguma flutuação de tensão existente em algum circuito que estivesse sendo alimentado pela mesma alimentação do circuito de audio.
  • A furação foi alterada para que a placa pudesse ser melhor fixada e a placa possui cantos arredondados.
  • O video composto foi colocado em um jack de 3.5 mm (AV Port) de quatro polos, junto com o áudio - sim, são montados no mesmo conector.
  • O conector microUSB mudou-se para o extremo da placa. Este é o conector de alimentação da Raspberry Pi Modelo B+, toda a alimentação da Raspberry Pi é suprida pelos 5V presentes nesse conector.
  • Dois leds de status foram adicionados e os leds de indicação de comunicação Ethernet mudaram para o conector.



O que continua legal nessa placa?



  • O conector de câmera, de display, Ethernet, conector de alimentação (micro USB) e HDMI continuam os mesmos. Seu tamanho continua o mesmo, bem como a memória e o processador, como já dito anteriormente.



Veja as duas placas lado a lado:



Raspberry Pi B+





Veja os vídeos de unboxing e review feitos pelo Embarcados:











Veja o video de Review do canal do Youtube RaspberryPiIVBegineers:







Confira o Review do canal Geek Gurl Diaries a seguir:









Outro Review interessante é de Alex Eames:







Outro video legal é do canal TheRaspberryPiGuy









Conclusão



Se você tem hoje uma Raspberry Pi B e se ela funciona bem pra você, então não existe porque adquirir uma nova placa modelo B+.  Mas caso esteja interessado em descobrir essa nova placa, testar seu áudio, que promete ser bem melhor que a anterior, e conferir suas características de baixo consumo, vá em frente. A melhora nos circuitos de alimentação da Pi modelo B+ a fazem um PCzinho completo, que agora suporta a conexão de diversos dispositivos na USB. No entanto, aos que tem projetos com a modelo B, não se preocupem, ela continuará sendo vendida indefinidamente ainda.

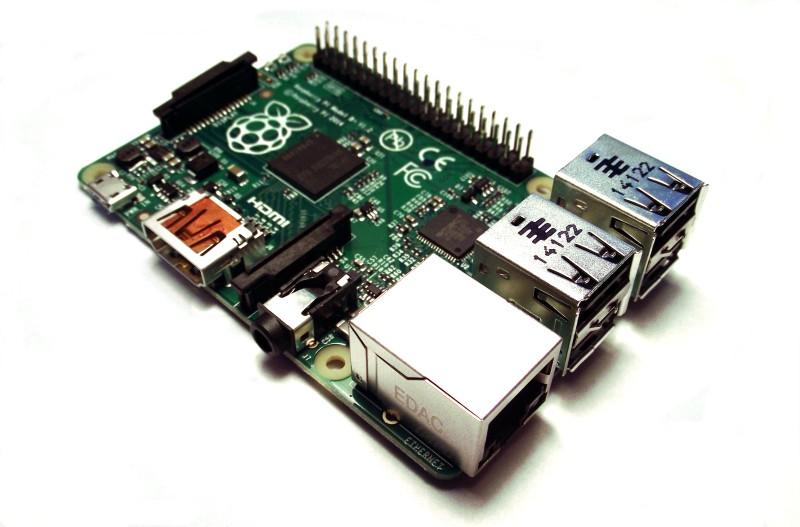

pi-full-8



Como nova escolha de placa para estudos e/ou hobby, essa modelo B+ é uma ótima opção.



Leia mais



Raspberry Pi Foundation

Linux Voice

Fazedores - Review de Manoel Lemos

Adafruit - Review de Lady Ada



No Embarcados já publicamos alguns artigos sobre a Raspberry Pi. Confira:







Onde Comprar



Você pode conferir o preço da Raspberry Pi B e acessórios na loja virtual FILIPEFLOP: Arduino e Componentes Eletrônicos. Acesse!





Crédito das imagens



http://www.linuxvoice.com/raspberry-pi-model-b/

http://www.raspberrypi.org/introducing-raspberry-pi-model-b-plus/
