Esse artigo vai apresentar a placa Qualcomm DragonBoard 410C, suas características de hardware e sistemas operacionais suportados. Antes de apresentarmos a placa DragonBoard 410C, vamos falar sobre o padrão de hardware da mesma. Por fim, todos os componentes e conectores principais, além das possibilidades de expansão com uma placa especial da Seeed Studio chamada Sensors Mezzanine são apresentadas.



Padrão de hardware CE (Consumer Edition) da Linaro 96boards



O grupo Linaro 96boards, organização da Linaro, fez uma especificação aberta de hardware que define uma plataforma para placas com ARM SoCs. São três especificações de hardware diferente:



  • A Consumer Edition (CE), que visa trabalhar nos segmentos de sistemas embarcados, mobile e sistemas eletrônicos usadas em residências.
  • A Enterprise Edition (EE), que foca em hardware de segmentos para servidores e rede.
  • A IoT Edition (IE), que também especifica para segmentos embarcados e Internet of Things (IoT).



A ideia é fazer com que diferentes placas de baixo custo possam ser criadas, com o form factor pequeno e processadores ARM Cortex A. O tamanho, formato, disposição dos conectores e os barramentos de IO e expansão são padronizados a fim de permitir que diferentes fabricantes possam fazer suas placas de tal forma que outras placas possam ser encaixadas de forma modular às placas compatíveis com a 96boards. Essa facilidade também se estenderia ao software, uma vez que os drivers ficariam independentes de fabricante em um futuro próximo, conforme o trabalho das empresas e da comunidade envolvida no projeto.



Características de Hardware da DragonBoard 410C



A placa DragonBorad 410C foi desenvolvida pela Arrow para popularizar o acesso ao processador SnapDragon. Veja a imagem de frente e verso dessa placa:



snapdragon

 Veja o diagrama de blocos da placa DragonBoard 410C.



screenshot-from-2016-10-29-15-56-17



O Hardware dessa placa é composto por:

  • Processador SnapDragon 410 E Quad-core ARM Cortex A53 (ARM v8-A) capaz de operar até 1,2 GHz por core com suporte a  32-bit e 64-bit
  • GPU Qualcomm Adreno 306 com suporte a APIs avançadas, incluindo OpenGL ES 3.0, OpenCL e DirectX.
  • Memória RAM de 1GB LPDDR3 533MHz
  • Memória Flash de 8GB eMMC 4.5 / SD 3.0 (UHS-I)
  • Conectividade:
    • Wi-Fi 802.11 b/g/n 2.4GHz
    • Bluetooth 4.1
    • Tecnologia de localização Qualcomm IZat
    • Antenas GPS, Wi-Fi, Bluetooth on board
  • Conectores e IOS de Expansão:
    • Um conector de expansão de baixa velocidade com as comunicações: UART, SPI, I2S, 2 I2Cs, além de 12 GPIOs e com alimentação. Esse conector de expansão é compatível com o padrão CE (Consumer Edition) da Linaro 96boards.
    • Um conector de alta velocidade de 60 pinos com: 4L MIPI-DSI, USB, 2 I2Cs, 2L+4L MIPI-CSI.
    • Pode ser montado na placa um conector opcional de 16 pinos para expansão para sinais analógicos, para headset stereo/line-out, speaker e line-in.

Veja um diagrama que ajuda no entendimento de como o hardware da placa foi concebido.



arrow_dragonboard_410c_a



Especificações mecânicas da DragonBoard 410C



A placa possui uma disposição dos conectores de acordo com a especificação CE da Linaro, conforme citado acima. E uma borda da placa existem os seguintes conectores:

  • SD CARD
  • HDMI
  • Micro USB
  • 2 Conectores USBs lado a lado.



Próximo ao conector HDMI há um conector de sinais de alta velocidade. Na borda oposta, há um conector de sinais de baixa velocidade e o conector de alimentação.

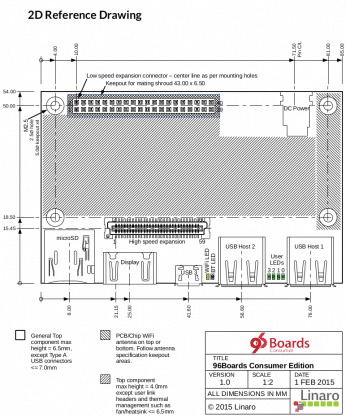

Veja a figura abaixo retirada do documento de especificações:

linaro



Unboxing em inglês da placa por Robert Wolff



Fiz uma apresentação da placa em potuguês, confira:





Sistemas Operacionais Suportados



Os Sistemas Operacionais suportados por essa placa são:

  • Android 5.1 (Lollipop) com Linux Kernel 3.10,
  • Linux baseado no Debian 8.0
  • Windows 10 IoT Core.



Placa 96Boards Sensors Mezzanine



A 96boards disponibilizou uma placa open hardware para que fosse possível conectar de forma fácil diversos dispositivos externos à placa. Essa placa seria uma excelente forma de entrada da Qualcomm com seu processador DragonBoard no mundo Maker pois permite a conexão de diversos dispositivos Grove da SEEED Studio.



screenshot-from-2016-10-29-16-34-15



Veja as características dessa placa:

  • Placa compativel com as placas que seguem as especificações da 96Boards CE e EE
  • Microcontrolador ATMEGA328 compatível com Arduino.
  • Header de extensão Arduino
  • 9 conectores Grove - 5 GPIOs, and 4 I2Cs
  • 9 conectores Grove para os IOs do ATMEGA328: 5 GPIOs, 3 ADCs, and 1 I2C
  • 2 headers SPI
  • Interface MicroUSB para um console da 96Boards
  • 3 Leds



screenshot-from-2016-10-29-16-33-59 Para mais informações e arquivos de projeto dessa placa, acesse o site da placa.



Como comprar as placas



Como adquirir as placas? Para comprar a placa Qualcomm DragonBoard 410C, entre em contato com a Arrow. Para comprar a placa  96Boards Sensors Mezzanine, peça pelo site da Seeed.
