Usando as saídas PWM do Arduino

Figura 2 - Saídas PWM na placa Arduino UNO

Continuando a sequência de artigos básicos sobre a plataforma Arduino, vamos aprender como utilizar sinais PWM na placa Arduino UNO. No final desse artigo você saberá o que é PWM e como usar o PWM do Arduino para controlar a intensidade de um LED. O conteúdo apresentado servirá de base para suas aplicações usando o PWM do Arduino.





O que é PWM?



PWM, do inglês Pulse Width Modulation, é uma técnica utilizada por sistemas digitais para variação do valor médio de uma forma de onda periódica. A técnica consiste em manter a frequência de uma onda quadrada fixa e variar o tempo que o sinal fica em nível lógico alto. Esse tempo é chamado de duty cycle, ou seja, o ciclo ativo da forma de onda. No gráfico abaixo são exibidas algumas modulações PWM:



PWM do Arduino



Fonte: http://arduino.cc/en/Tutorial/PWM



Analisando as formas de onda nota-se que a frequência da forma de onda tem o mesmo valor e varia-se o duty cycle da forma de onda. Quando o duty cicle está em 0% o valor médio da saída encontra-se em 0 V e consequentemente para um duty cycle de 100% a saída assume seu valor máximo, que no caso é 5V. Para um duty cycle de 50% a saída assumirá 50% do valor da tensão, 2,5 V e assim sucessivamente para cada variação no duty cycle. Portanto, para calcular o valor médio da tensão de saída de um sinal PWM pode-se utilizar a seguinte equação:



Vout = (duty cycle/100)* Vcc



Onde:

  • Vout - tensão de saída em V;
  • duty cycle - valor do ciclo ativo do PWM em %;
  • Vcc - tensão de alimentação em V.



PWM pode ser usada para diversas aplicações, como por exemplo:

  • controle de velocidade de motores;

  • variação da luminosidade de leds;

  • geração de sinais analógicos;

  • geração de sinais de áudio.



PWM do Arduino



A placa Arduino Uno possui pinos específicos para saídas PWM e são indicados pelo carácter ‘~’ na frente de seu número, conforme exibido a seguir:



PWM do Arduino UNO
Figura 2 - Saídas PWM na placa Arduino UNO



Observa-se na figura acima, que a Arduino Uno possui 6 pinos para saída PWM (3,5,6,9,10,11). Para auxiliar na manipulação desses pinos a plataforma possui uma função que auxilia na escrita de valores de duty cycle para esses pinos, assim você pode facilmente usar o PWM do Arduino UNO e outras placas.





Função analogWrite()



A função analogWrite() escreve um valor de PWM em um pino digital que possui a função PWM. Após a chamada dessa função, o pino passa a operar com uma onda quadrada de frequência fixa e com duty cycle conforme valor passado pela função. A frequência dessa onda, na maioria dos pinos é em tordo de 490 Hz, porém, os pinos 5 e 6 da Arduino UNO operam em 980 Hz.



Para utilizar a função analogWrite() , deve-se configurar o pino correspondente como saída digital. É interessante notar que essas saídas não são conversores digital-analógico como o nome sugere, e estes pinos não estão relacionados às entradas analógicas.



A função analogWrite deve ser utilizada da seguinte forma:



Sintaxe:

analogWrite(pino, valor);



Onde:

  • pino corresponde ao pino que será gerado o sinal PWM;
  • valor corresponde ao duty cycle, ou seja, o valor que permanecerá em nível alto o sinal.



O valor deve ser de 0 a 255 onde com  0 a saída permanece sempre em nível baixo e 255 a saída permanece sempre em nível alto.





Exemplo - Variando o brilho de um LED usando PWM do Arduino



Vamos utilizar a montagem a seguir para exemplificar o uso de um sinal PWM para variação do brilho de um LED, com a placa Arduino UNO:



PWM do Arduino

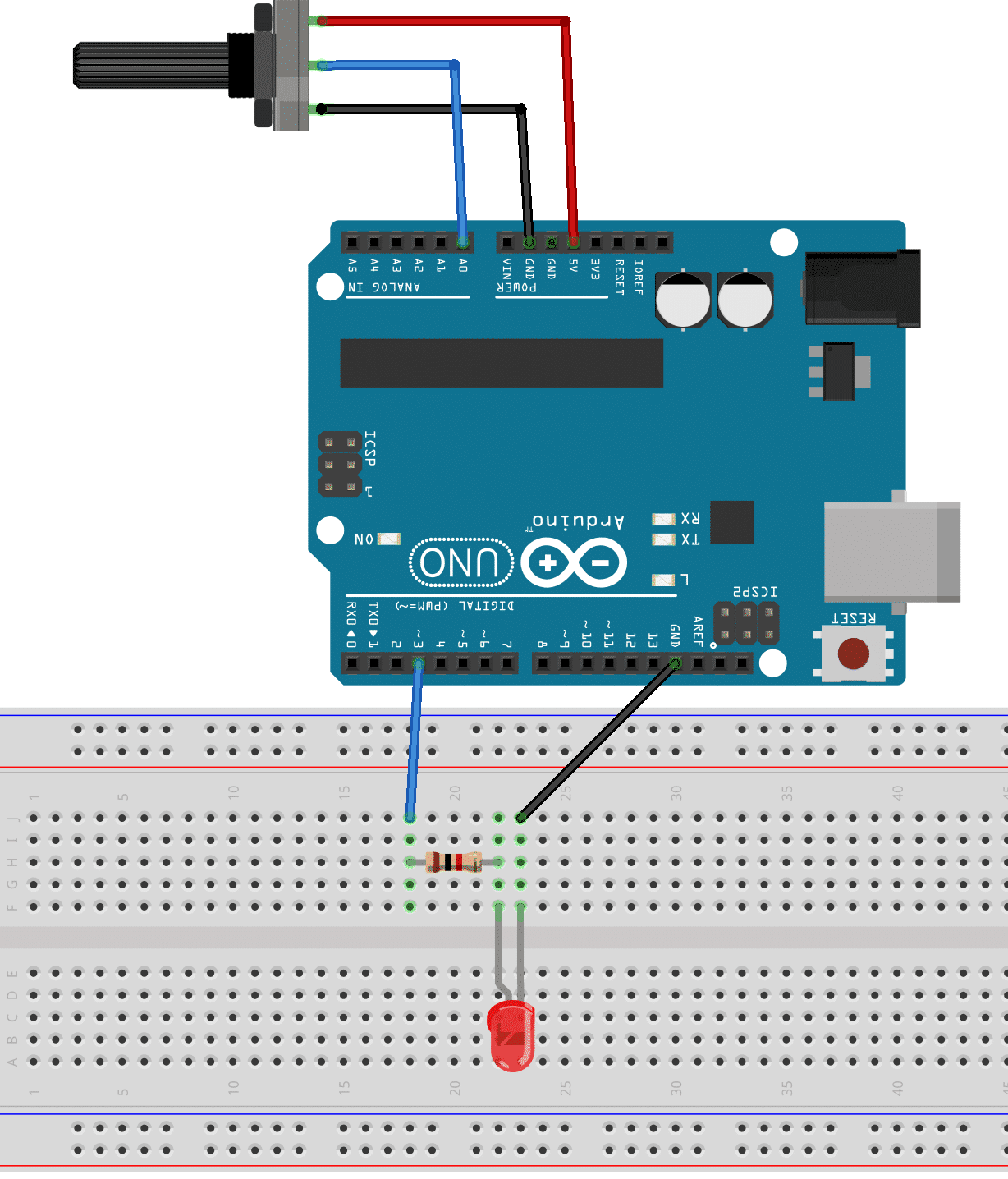

Figura 3 - Circuito para teste de PWM com Arduino



O circuito possui um LED ligado ao pino 3 (~:PWM) com seu devido resistor e um potenciômetro ligado à entrada analógica 0.  A proposta é controlar a intensidade do brilho do LED através da variação do valor do potenciômetro. Vejamos o sketch a seguir:







Conclusões sobre o PWM do Arduino



A função analogWrite() fornece um modo simples para se trabalhar com sinais PWM, porém não fornece nenhum controle sobre a frequência do sinal aplicado ao pino. Em alguns casos a frequência do sinal é muito importante para o sistema, como por exemplo a frequência de acionamento de uma bobina de um motor. Em um artigo futuro vamos abordar como manipular os registradores do ATmega328 para alterar a frequência do sinal PWM.



O exemplo apresentado acima exibiu como usar o PWM do Arduino para variar a intensidade de um LED. Você pode usar o mesmo programa para variar a velocidade de motores DC, adaptar para criar cores usando LEDs RGBs, etc. Use a imaginação para novos projetos e os coloque em prática.



Se ficou alguma dúvida, deixe seu comentários abaixo.





Saiba mais



Primeiros Passos com Arduino

Arduino UNO

Arduino - O documentário

Placas Arduino - trajetória até o UNO





Referências



Aduino Reference - analogWrite()

Arduino Tutorial PWM



Outros artigos da série

<< Entendendo as Entradas Analógicas do ArduinoArduino - Comunicação Serial >>
