Projeto com MPLAB X e XC8 no PICsimLab

PICsimLab
Este post faz parte da série PICsimLab. Leia também os outros posts da série:

No artigo anterior foram apresentados os detalhes das placas presentes no PICsimLab. Neste artigo serão apresentados todos os passos para programar e depurar programas utilizando o MPLAB X e XC8 no PICsimLab.





Como usar o MPLABX para programar e depurar o PICsimLab



1- Instale o MPLABX e o compilador XC8:

Link para download dos instaladores: MPLAB X IDE e XC8 Compiler



2- Instale o PICsimLab:

Link para download do instalador PICsimLab-0.6 .



3- Faça o download do plugin de suporte à depuração do PICsimLab para o MPLAB X:

Link para download do plugin: PicsimLab MPLAB X Debugger plugin (com-picsim-picsimlab.nbm)





Procedimento de instalação do Plugin no MPLAB X



Depois de baixado, abra o MPLAB X e acesse a opção Plugins do menu Tools:



MPLAB X e XC8 no PICsimLab: Intalação plugin



Na janela Plugins, selecione a aba Downloaded:



MPLAB X e XC8 no PICsimLab: download plugin



Na aba downloaded, clique no botão Add Plugins:



PICSIMLAB-add-pugin



No diálogo de busca de arquivos, selecione o arquivo do plugin baixado (com-picsim-picsimlab.nbm):



MPLAB X e XC8 no PICsimLab: plugin

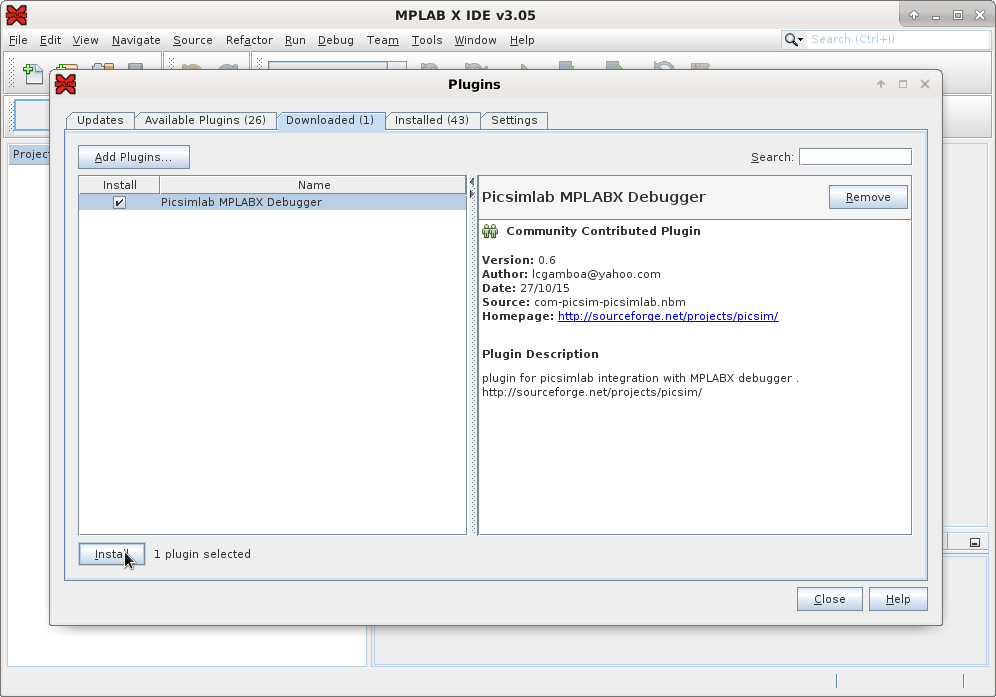

Depois do arquivo selecionado, clique no botão Install:



MPLAB X e XC8 no PICsimLab: instalando plugin

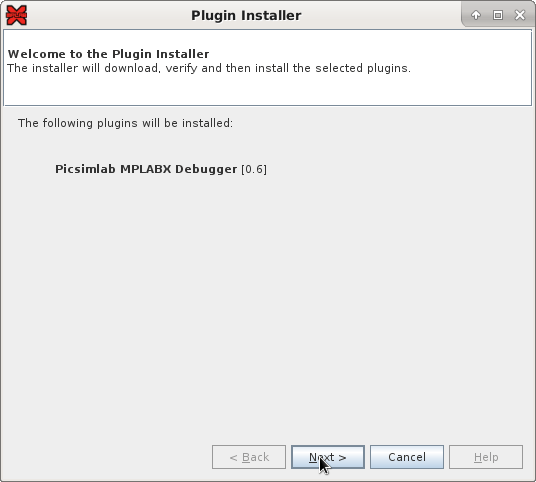

Clique no botão Next na primeira tela de instalação:



MPLAB X e XC8 no PICsimLab: instalando (tela1)



Marque o checkbox da licença e clique no botão Install:



MPLAB X e XC8 no PICsimLab: instalando licença

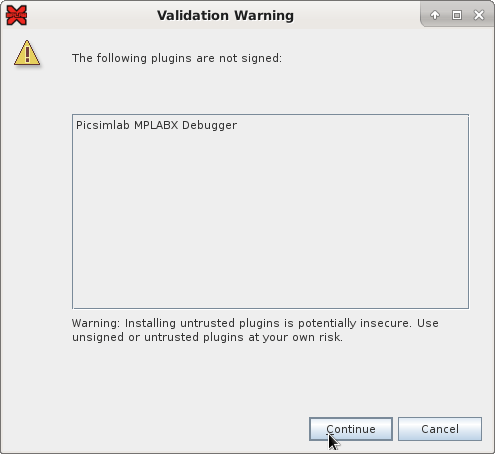

Na janela de aviso de validação, clique no botão Continue:



MPLAB X e XC8 no PICsimLab: aviso de instalação



Na sequência, clique no botão Finish com a opção Restart Now marcada para finalizar a instalação do plugin.



MPLAB X e XC8 no PICsimLab: fim da instalação





Configurando um novo projeto no MPLAB X



Criação do projeto

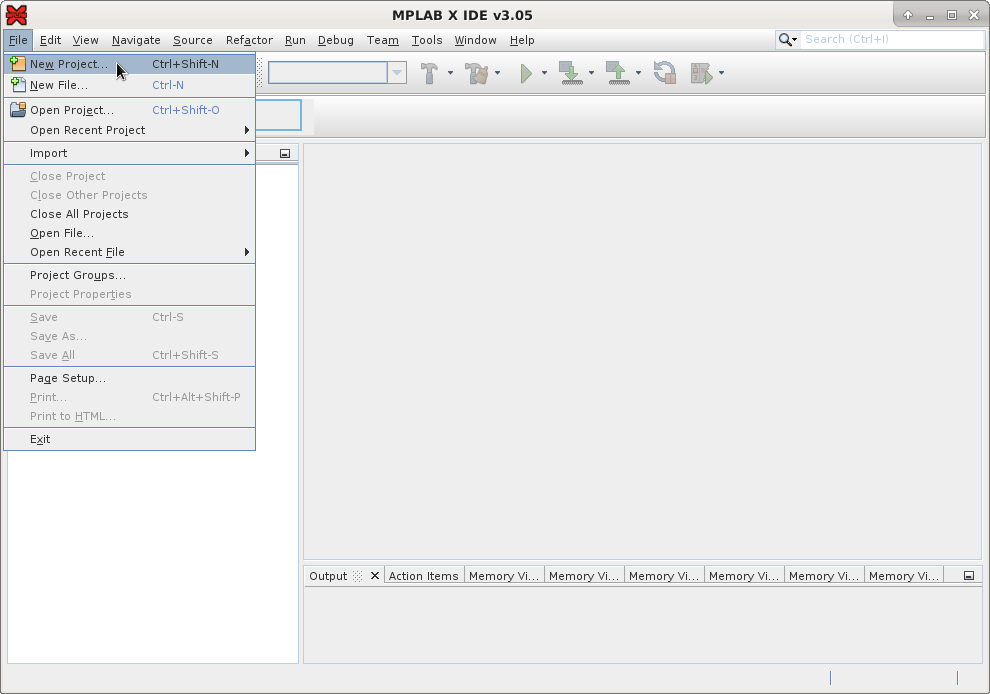

Na tela inicial do MPLABX, acesse a opção New Project do  menu File:



MPLAB X e XC8 no PICsimLab: new project



Na primeira janela New Project, use a opção padrão e clique no botão Next:



MPLAB X e XC8 no PICsimLab: project type



Na janela seguinte, escolha o microcontrolador. Neste exemplo usaremos o PIC16F628A, e clique no botão Next em seguida:



MPLAB X e XC8 no PICsimLab: project device

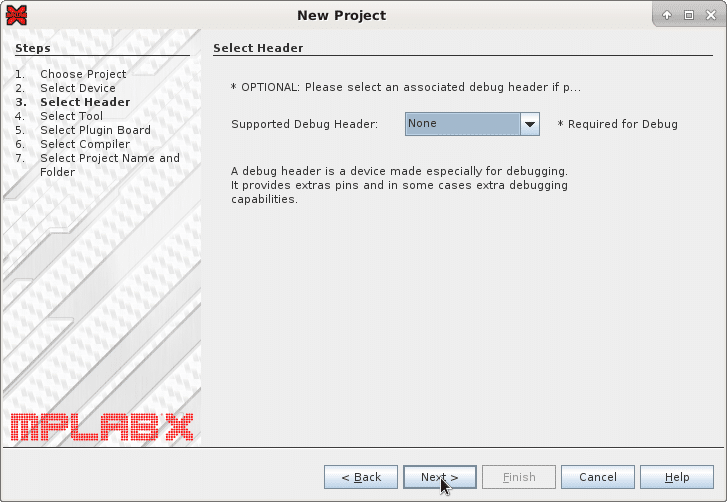

Na janela de seleção de Header, clique no botão Next para prosseguir:



MPLAB X e XC8 no PICsimLab: project header



Selecione a opção Picsimlab como ferramenta de depuração e clique no botão Next:



MPLAB X e XC8 no PICsimLab: project tools



Escolha o compilador XC8 e clique no botão Next:



MPLAB X e XC8 no PICsimLab: project compiler



Na janela final, escolha um nome para o projeto (test neste exemplo) e clique no botão Finish para finalizar a criação do projeto: (Caso seja necessário usar um diretório diferente do diretório padrão, onde o projeto será salvo, antes de finalizar o projeto clique no botão Browse para escolher).



MPLAB X e XC8 no PICsimLab: project name





Criação do arquivo c



Na árvore do projeto criado, sobre a pasta Source File, clique com o botão direito do mouse, escolha a opção New C source File...



MPLAB X e XC8 no PICsimLab: project source



Na janela seguinte escolha o nome do arquivo (no exemplo o nome usado é test):



MPLAB X e XC8 no PICsimLab: project source name





Bits de Configuração do PIC



Dentro do arquivo em branco criado, a primeira coisa a se fazer é colocar a configuração do PIC escolhido. O MPLAB X possui uma ferramenta de geração de código de configuração. Essa ferramenta pode ser acessada no menu Window, na opção PIC Memory Views → Configuration Bits:



MPLAB X e XC8 no PICsimLab: project config bits

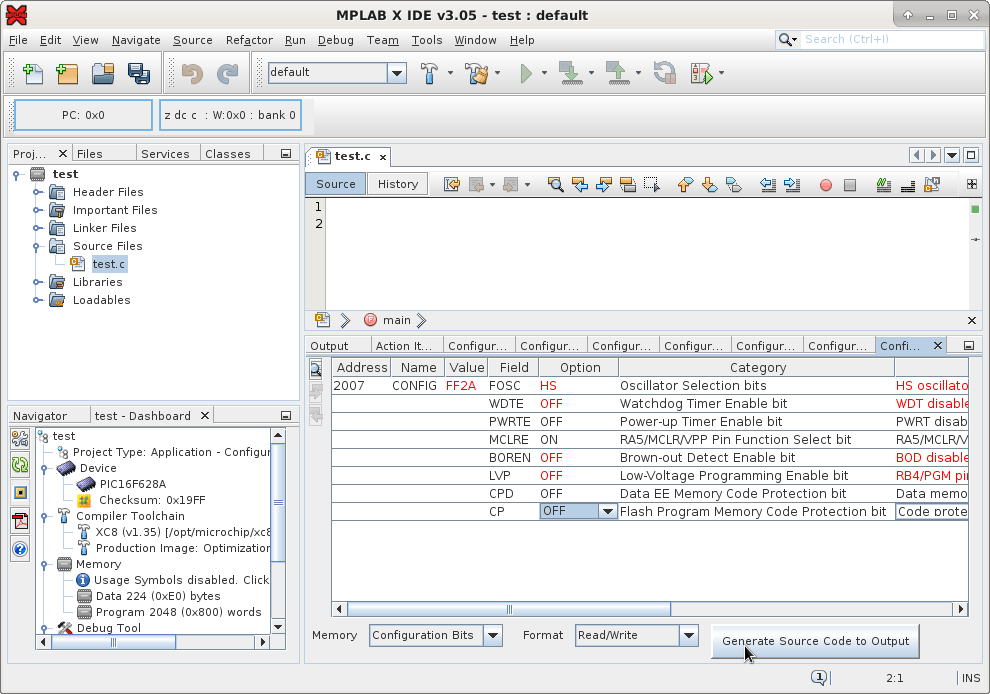

Na aba da ferramenta de configuração, escolha o tipo de oscilador (opção FOSC) como HS, ligue a opção do pino de reset (MCLRE = ON) e deixe todas as outras opções desligadas (OFF). Em seguida clique no botão Generate Source Code to Output:



MPLAB X e XC8 no PICsimLab: project config bits generate code

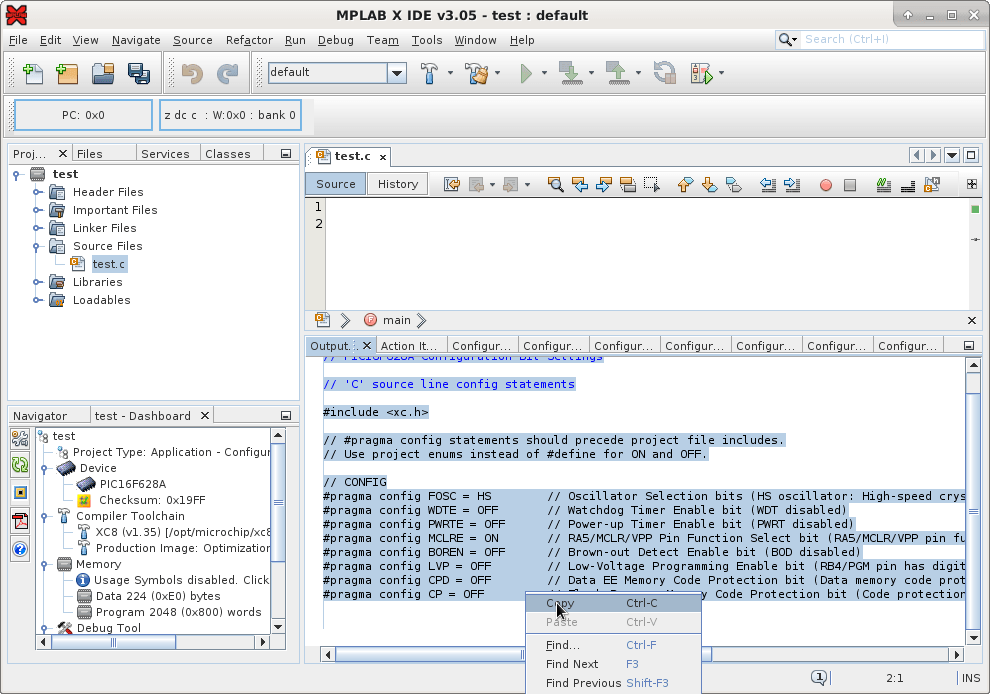

Na janela Output, copie todo o código gerado e cole no arquivo test.c:



MPLAB X e XC8 no PICsimLab: project config bits code copy





Exemplo de Código



Depois de colar o código de configuração, copie e cole o código de exemplo abaixo no arquivo test.c:

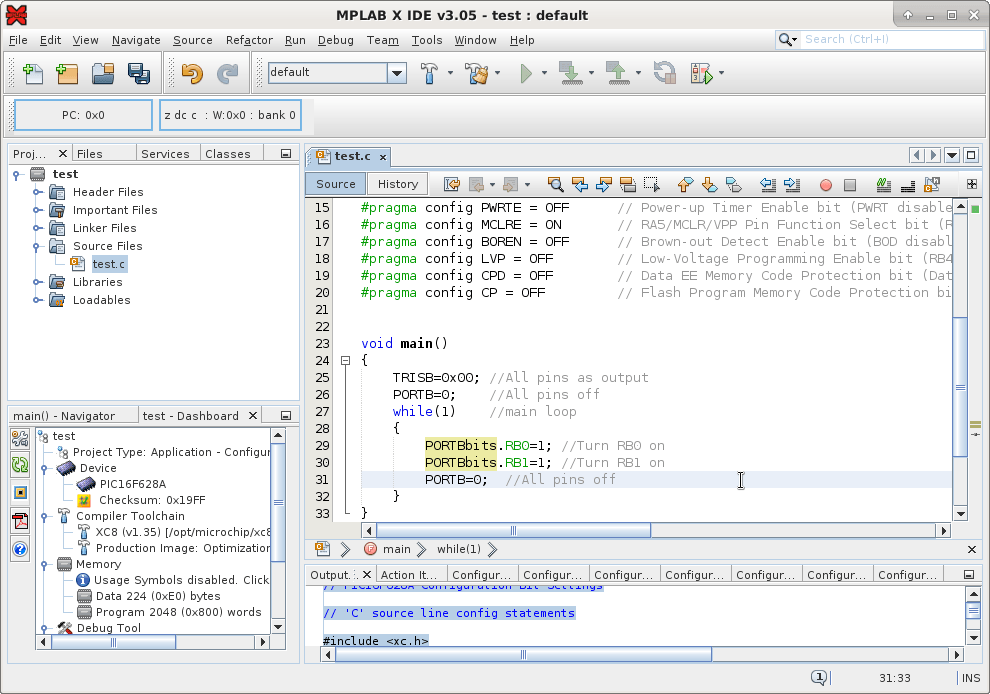

Com isso a parte de codificação está completa, salve o arquivo test.c:



MPLAB X e XC8 no PICsimLab: project code





Construindo o projeto



Use o botão Build (ícone do martelo) para compilar, linkar e gerar o arquivo .hex do projeto. Aguarde o aparecimento da mensagem “BUILD SUCCESSFUL”, que indica que o projeto foi construído com sucesso.



MPLAB X e XC8 no PICsimLab: project build





Programando e Depurando o PICsimLab com o MPLAB X



Iniciando o PICsimLab



Encontre o ícone do PICsimLab na área de trabalho ou no menu iniciar e inicie o PICsimLab. Escolha a placa 1 (Board 1) com o processador PIC16F628A e frequência de 4MHz:



MPLAB X e XC8 no PICsimLab: project test



O plugin se conecta com o PICsimLab através de um socket TCP/IP usando a porta 1234. Conceda permissão no firewall para o correto funcionamento. Verifique a mensagem “MplabxD: Ok” na barra de status do PICsimLab, que indica que ele está pronto para receber a conexão do plugin. Em caso de erro na mensagem, feche o PICsimLab, aguarde alguns segundos e o abra novamente.





Programando o PICsimLab

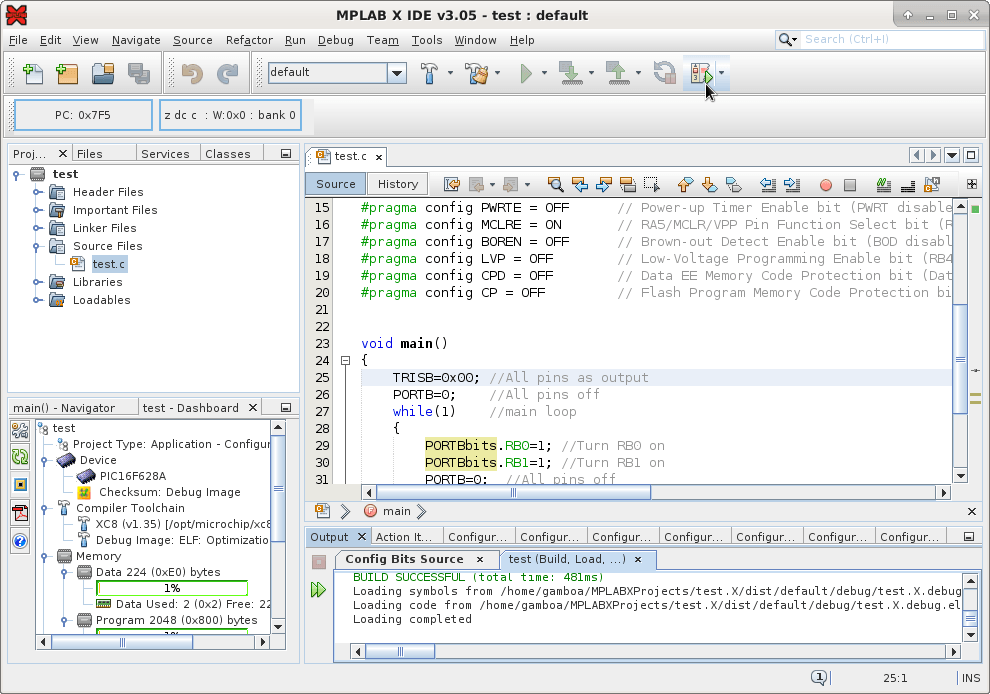

Use o botão Debug (ícone com um triângulo verde) para transferir o programa para o PICsimLab. Depois de transferido o programa, esse já entra em funcionamento no PICsimLab (como opção padrão do MPLAB X).



MPLAB X e XC8 no PICsimLab: project program





Pausando o Programa

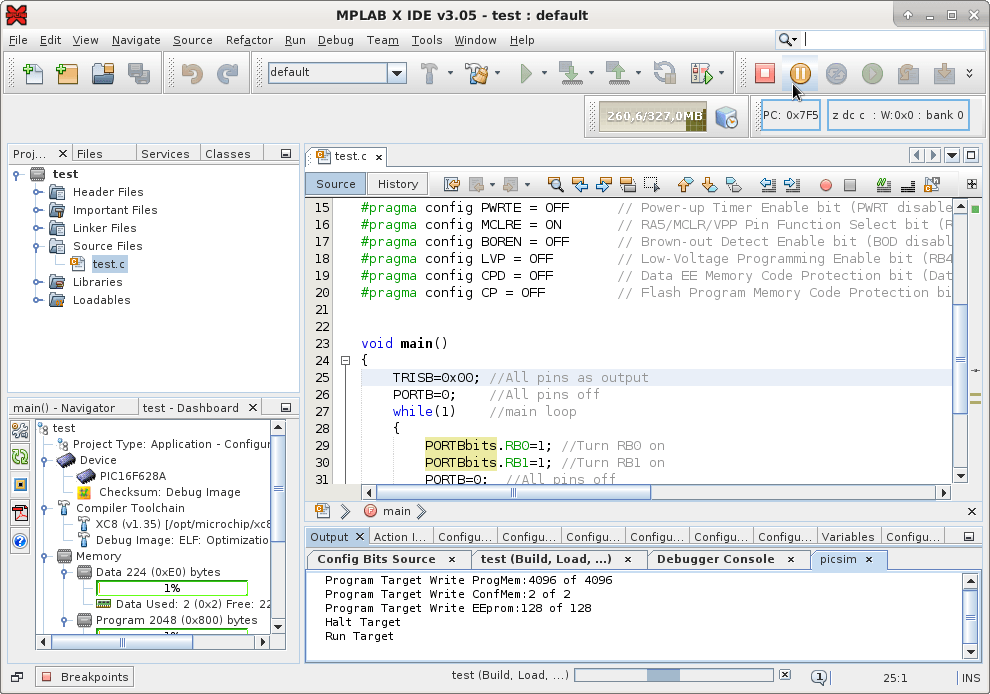

Use o botão Pause (ícone laranja) para parar o programa e analisar a posição de execução do código e os valores das variáveis na memória:



MPLAB X e XC8 no PICsimLab: project program pause



Resetando o Programa

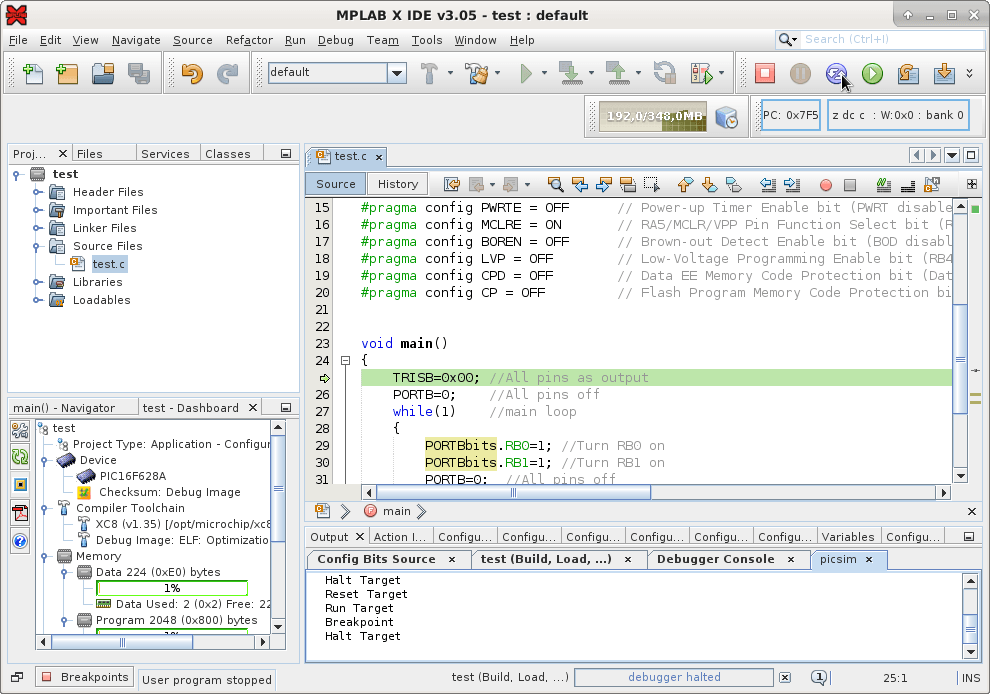

Depois de pausado, use o botão Restart (ícone azul) para reiniciar o programa:



MPLAB X e XC8 no PICsimLab: project program reset



Rodando o Programa Passo a Passo

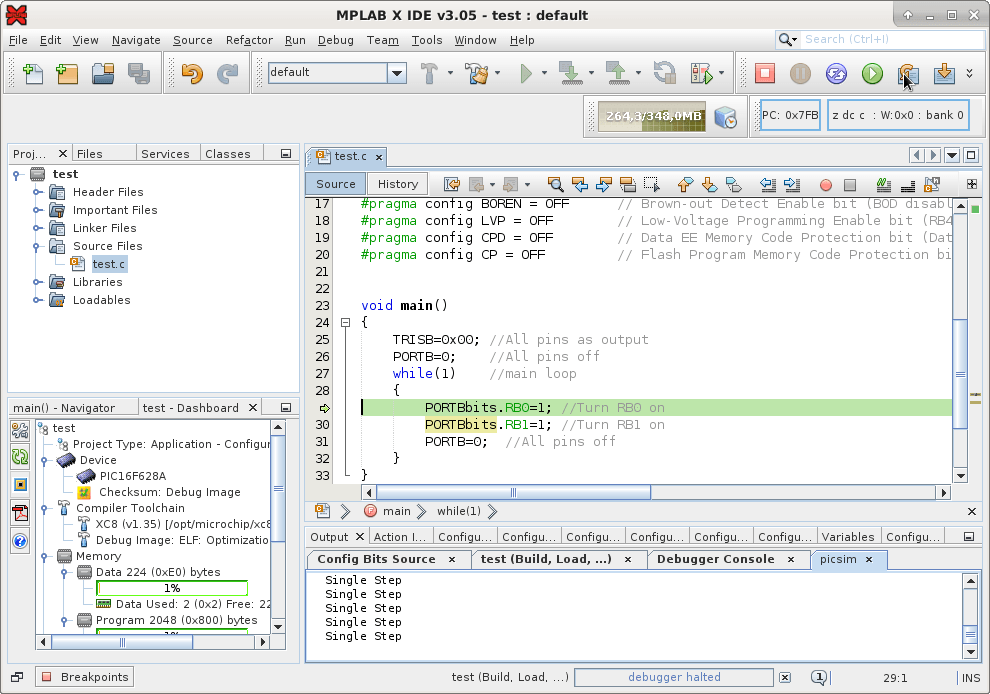

Usando os botões Step ou Step Over (ícones com setas laranjas) é possível fazer o programa ser executado passo a passo.



MPLAB X e XC8 no PICsimLab: project program steps



Observe no PICsimLab o efeito de cada comando quando o programa é executado passo a passo:



MPLAB X e XC8 no PICsimLab: project efeito



Desligando o  Depurador

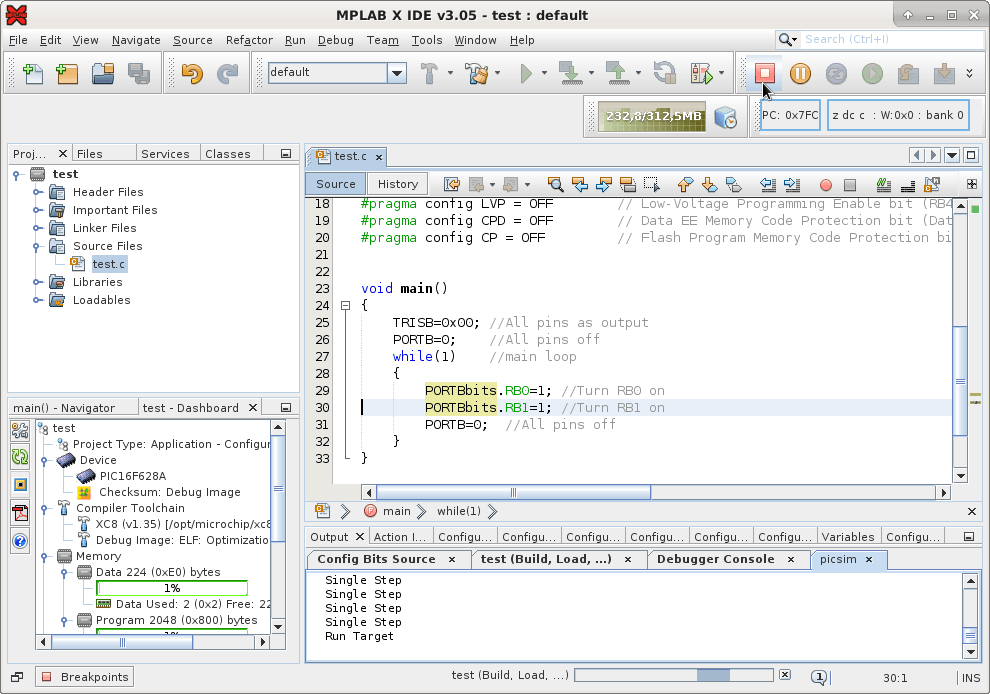

Use o botão Stop (ícone quadrado vermelho ) para desligar  a depuração pelo MPLAB X. Depois de desligada a depuração, o MPLAB X se desconecta do PICsimLab e  o programa continua rodando normalmente no PICsimLab:



MPLAB X e XC8 no PICsimLab: stop debugger





Tutorial em Vídeo



Este tutorial está disponivel em formato de vídeo no Youtube através do vídeo How to use MPLABX to program and debug PicsimLab 0.6, abaixo.
