Projeto com a FRDM-K64F e KDS

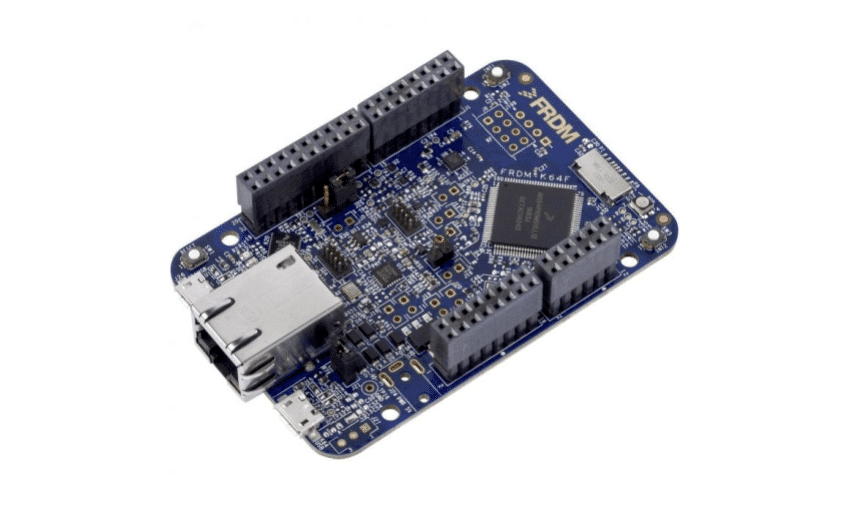

FRDM-K64F e KDS Suporte ao KSDK e Processor Expert
Este post faz parte da série Projeto com a FRDM-K64F e KDS. Leia também os outros posts da série:

Nos artigos do Denis Shimizu, foi explicado como instalar e fazer um projeto para o microcontrolador da família K64F utilizando a IDE + Compilador (KDS), com suporte às bibliotecas de abstração de hardware (KSDK) e inicialização dos periféricos com a ferramenta Processor Expert (PE).

Nesta sequência de artigos, apresentarei algumas maneiras de criar o código, usando a FRDM-K64F e KDS, para que você leitor possa decidir o que acha mais vantajoso:

  1. Codificação sem suporte ao KSDK e ao Processor Expert;
  2. Codificação com suporte ao KSDK e sem suporte ao Processor Expert;
  3. Codificação com suporte ao KSDK e ao Processor Expert.

Preparação do ambiente

Sugiro que acesse o post do Denis Shimizu aqui, onde é descrito o procedimento de preparação do ambiente.

Preparação da placa

A placa FRDM-K64F já vem com um firmware que permite a gravação do microcontrolador. Para estes post, farei uso do firmware da empresa Pemicro, pois funcionou muito bem nos meus testes. Siga os seguintes passos:

1) Acessar o site da Pemicro: www.pemicro.com;

2) Clicar na aba de “Support”;

3) Cliclar no link “Documentation & Downloads”;

4) Na coluna “Popular Downloads”, procure por “OpenSDA Firmware Applications”;

5) É necessário um cadastro, ou o fornecimento de uma conta de email para conseguir baixar os arquivos;

6) Você receberá um email da Pemicro contendo o link para download;

7) O formato do arquivo será este:

Pemicro_OpenSDA_Debug_MSD_Update_Apps_AAAA_MM_DD.zip

Onde:

  • AAAA = ano
  • MM = mês
  • DD = dia

8) Descompacte-o e procure pelo seguinte arquivo:

DEBUG-FRDM-K64F_Pemicro_v108a_for_OpenSDA_v2.0.bin

9) Este deve ser copiado para a placa;

10) Com a placa desconectada, pressione e mantenha pressionado o botão de RESET;

11) Conecte o cabo USB na porta “SDAUSB”;

12) Aparecerá uma janela com a indicação de “BOOTLOADER”. Copiar o arquivo para esta pasta;

13) A janela se fechará sozinha e o LED D2 começará a piscar rapidamente;

14) Desconecte e conecte o cabo USB, mas desta vez não precisa pressionar o botão de RESET;

15) Verifique se o driver já foi instalado corretamente, acessando o gerenciador de dispositivos na categoria “Portas (COM e LPT)”.

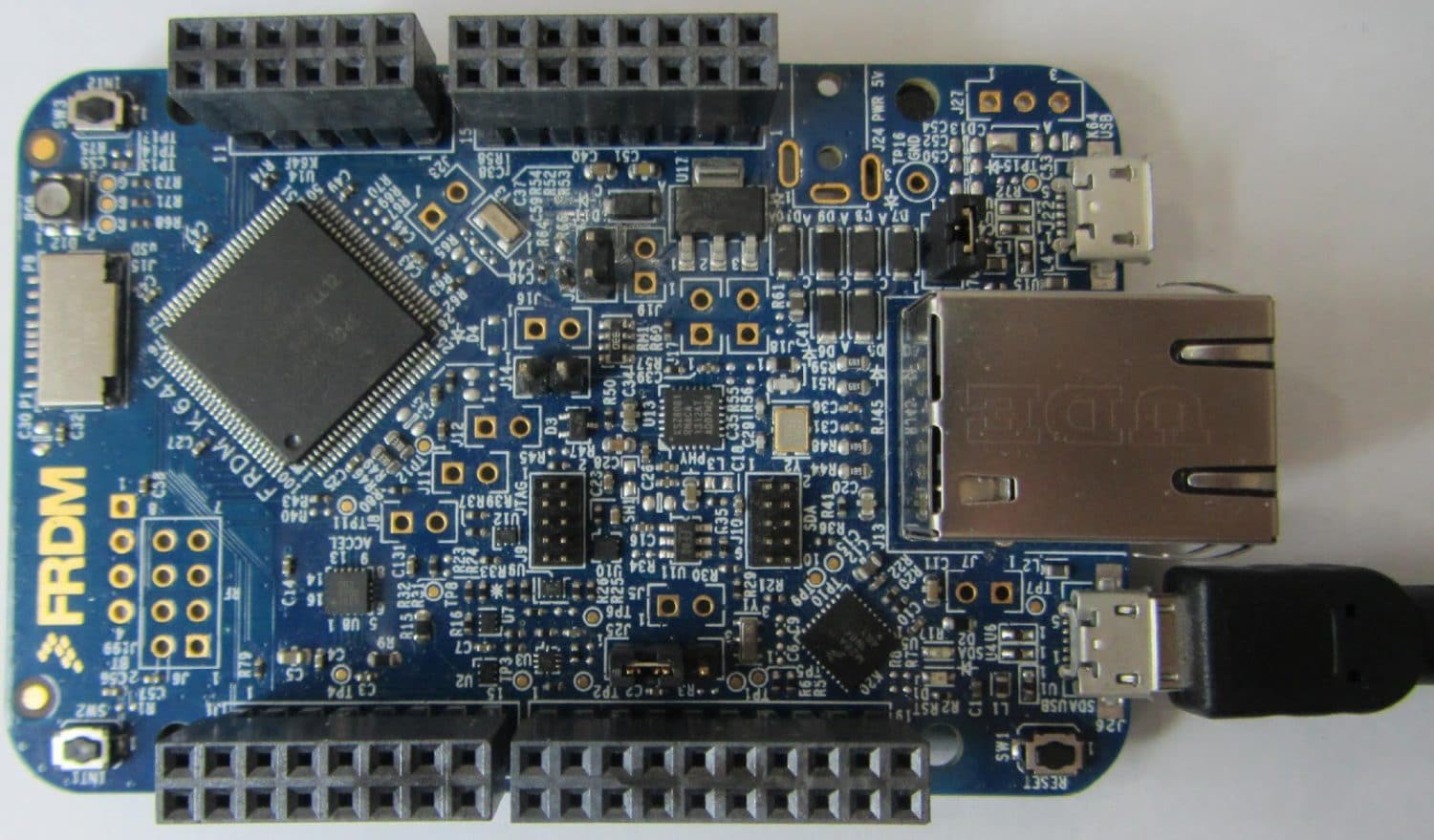

FRDM K64F e KDS: placa
Figura 1: Detalhes da placa FRDM-K64F
FRDM K64F e KDS: driver do gravador e depurador
Figura 2: Detalhe da instalação do driver do gravador e depurador

Documentos necessários

Projeto base para comparação dos métodos:

O projeto base piscará as três partes do led RGB. Olhando o esquemático (FRDM-K64F_SCH.pdf) na página 2, podemos identificar em que pinos do microcontrolador estão ligados cada pino do led RGB.

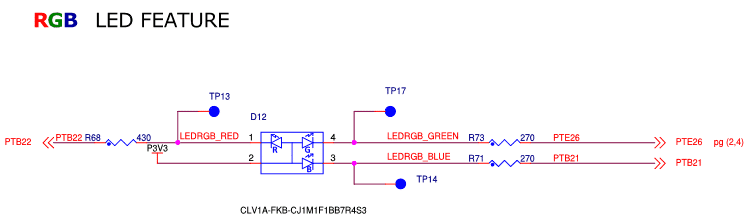

FRDM K64F e KDS: LED RGB
Figura 3: Detalhe do LED RGB no esquemático da placa FRDM-K64F
  • LED Vermelho: PTB22
  • LED Verde: PTE26
  • LED Azul: PTB21
  • Para acender um led, é necessário aplicar nível lógico “0”
  • Para apagar um led, é necessário aplicar nível lógico “1”

Procedimento de criação do projeto

Com o KDS aberto, siga o caminho: “File -> New -> Kinetis Project”.

FRDM K64F e KDS: novo projeto
Figura 4: Caminho para criar novo projeto

No campo “Project Name”, digite o nome de projeto “PiscaLedSemSuportes”.

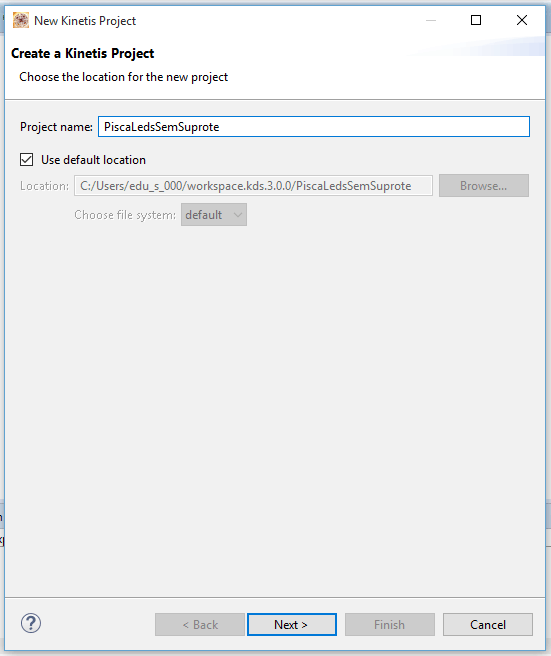

FRDM K64F e KDS: nome do projeto
Figura 5: Detalhe para o nome do projeto

Clicar em “Next”. Selecione “Processors -> Kinetis k -> MK60 -> MK64F (120MHz) -> MK64FN1M0xxx12”.

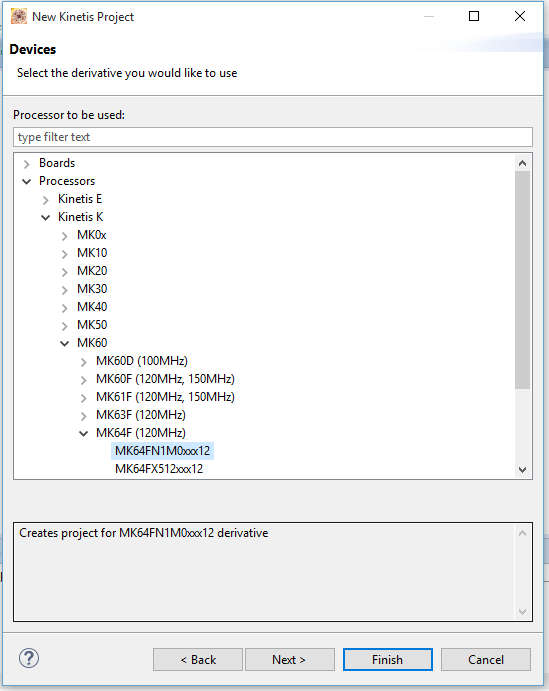

FRDM K64F e KDS: microcontrolador
Figura 6: Seleção do microcontrolador

Clicar em “Next”. No combo box do “Kinetis SDK”, selecione “None”. Deixe o checkbox do “Processor Expert” desabilitado.

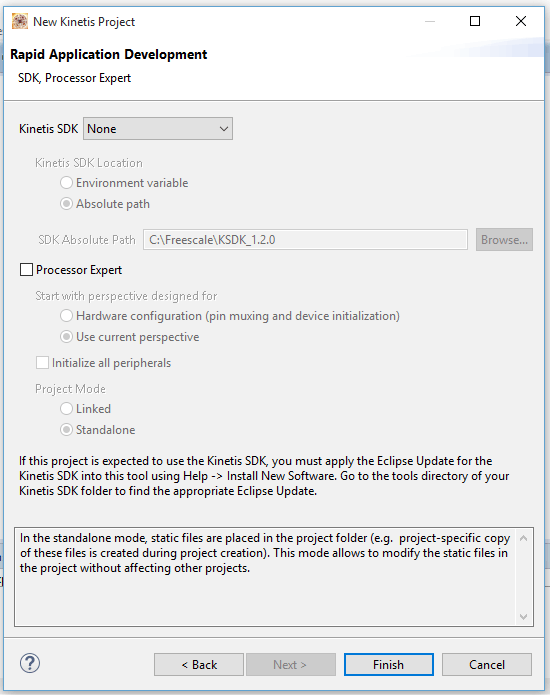

FRDM K64F e KDS: KSDK e Processor Expert
Figura 7: Seleção de biblioteca KSDK e uso do Processor Expert

Clicar em “Finish”. Um novo projeto aparecerá no campo Project Explorer.

FRDM K64F e KDS: área de trabalho no KDS
Figura 8: Detalhe de como fica a área de trabalho no KDS com o novo projeto

Este projeto tem o mínimo de código necessário para o desenvolvimento do software para o microcontrolador selecionado:

  • Arquivo “main.c” com a função “int main(void)”;
  • Arquivo “MK64F12.h” onde tem as estruturas e endereçamento para acessar os registradores do microcontrolador em questão.

O firmware terá as seguintes tarefas:

  1. Habilitar o fornecimento de clock para os ports;
  2. Configurar os pinos para operar como GPIO;
  3. Configurar a direção dos pinos;
  4. Operar no acionamento dos pinos.

1 – Habilitar o fornecimento de clock para os ports

No arquivo “K64P144M120SF5RM.pdf” (Reference Manual), capítulo 12, é explicado o Módulo de Integração de Sistema (SIM – System Integration Module). Na página 314, tem o descritivo do registrador SCGC5. Os bits 9, 10, 11, 12 e 13 são responsáveis por habilitar o clock dos ports.

FRDM K64F e KDS: registrador SIM_SCGC5
Figura 9: detalhe bit a bit do registrador SIM_SCGC5

Neste projeto serão utilizados dois ports, B e E, então, é necessário habilitar os clocks destes ports:

  • Bit 13 -> PORTE
  • Bit 10 -> PORTB

Trecho de código:

2 – Configurar os pinos para operar como GPIO

No Reference Manual, capítulo 11, é explicado o registrador que configura as funções dos pinos, PCR (Pin Control Register). Cada pino tem o seu registrador.

Na página 282, seção 11.5.1, tem o descritivo do registrador PORTx_PCRn.

FRDM K64F e KDS: registrador Pin Control
Figura 10: Detalhe bit a bit do registrador Pin Control

Os bits importantes para este projeto são:

  • Bits 10-8 -> MUX: configura a função do pino, 001 – GPIO
  • Bit 6 -> DSE: Drive Strenght Enable, 1 – High Drive
  • Bit 5 -> ODE: Circuito de Open Drain, 0 – desabilitado
  • Bit 4 -> PFE: Circuito de filtro de entrada, 0 – desabilitado
  • Bit 2 -> SRE: Configuração de Slew Rate, 1 – Slow
  • Bit 1 -> PE: Circuito de Pull, 0 – desabilitado
  • Bit 0 -> PS: Circuito de Pull down ou Pull up, 0 – pulldown

Trecho de código:

3 – Configurar direção dos pinos

No Reference Manual, capítulo 55, é explicado o bloco de GPIO. Os registradores importantes são:

  • GPIOx_PDDR: Direção
  • GPIOx_PSOR: Seta bit
  • GPIOx_PCOR: Clear bit
  • GPIOx_PTOR: Toggle bit

Nesses registradores, cada bit se refere a um pino do microcontrolador. No registrador de direção (GPIOx_PDDR), se escrever “1” o pino é configurado como saída, se escrever “0” o pino é configurado como entrada.

Registrador de “Seta bit” (GPIOx_PSOR), escrevendo 1 no bit, a saída vai para nível lógico 1. Registrador de “Toggle bit” (GPIOx_PTOR), escrevendo 1 no bit, a saída alterna o nível lógico.

Trecho de código:

A funcionalidade de delay será feita com o decremento de uma variável com um grande valor.

Trecho de código:

Este programa não teve nenhuma abstração de hardware, ou seja, os registradores do microcontrolador foram acessados diretamente. Não tem módulos para tratamento dos GPIOs.

Para saber o tamanho do código gerado, é necessário habilitar a funcionalidade. Clique com o botão direito sobre o nome do projeto. Selecione a opção “Properties”.

FRDM K64F e KDS: Propriedades do projeto
Figura 11: Chamada das Propriedades do projeto

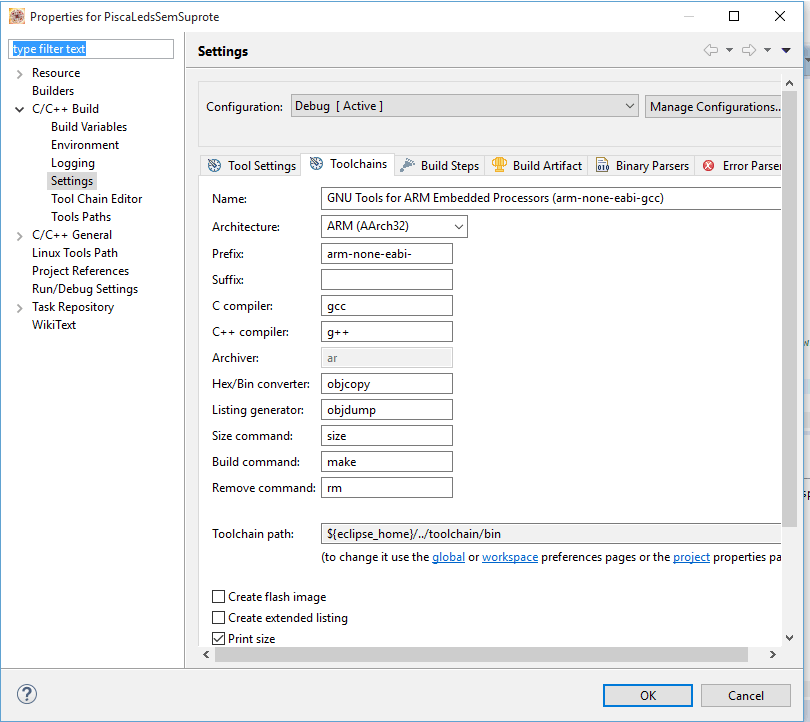

Siga o seguinte caminho: “C/C++ Build -> Settings -> Toolchains”. Marcar o checkbox “Print size”.

FRDM K64F e KDS: tamanho do binário final
Figura 12: Habilitando funcionalidade de mostrar o tamanho do binário final

Clicar no botão “Apply” e depois em “OK”. Compilar o projeto clicando no botão “Build”.

FRDM K64F e KDS: build
Figura 13: Botão de compilar o código

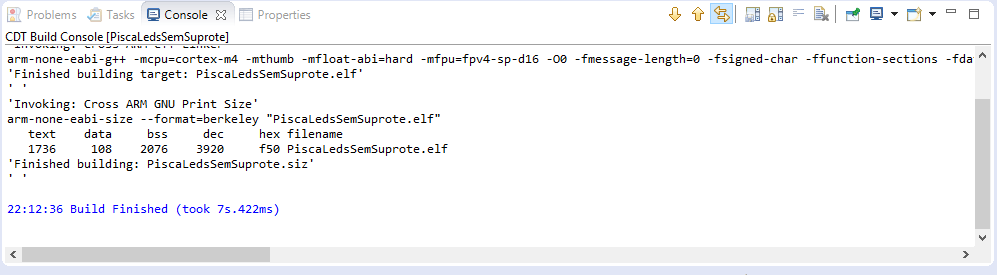

No console aparecerá o tamanho do binário gerado.

FRDM K64F e KDS: tamanho do binario final compilado
Figura 14: Detalhe do tamanho do binário final

Para gravar e depurar o código, conectar a placa ao PC através do cabo USB. Sendo que deve usar a conexão USB nomeado como “SDA”. Cliclar na seta ao lado do botão de debug.

FRDM K64F e KDS: iniciar debug
Figura 15: Iniciar seção de debug

Selecionar a opção “Debug Configurations” > “GDB PEMicro Interface Debugging” > “PiscaLedSemSuportes_Debug_PNE”. Selecionar a aba “Debugger”.

FRDM K64F e KDS: debug padrão
Figura 16: Seção criada com configuração padrão

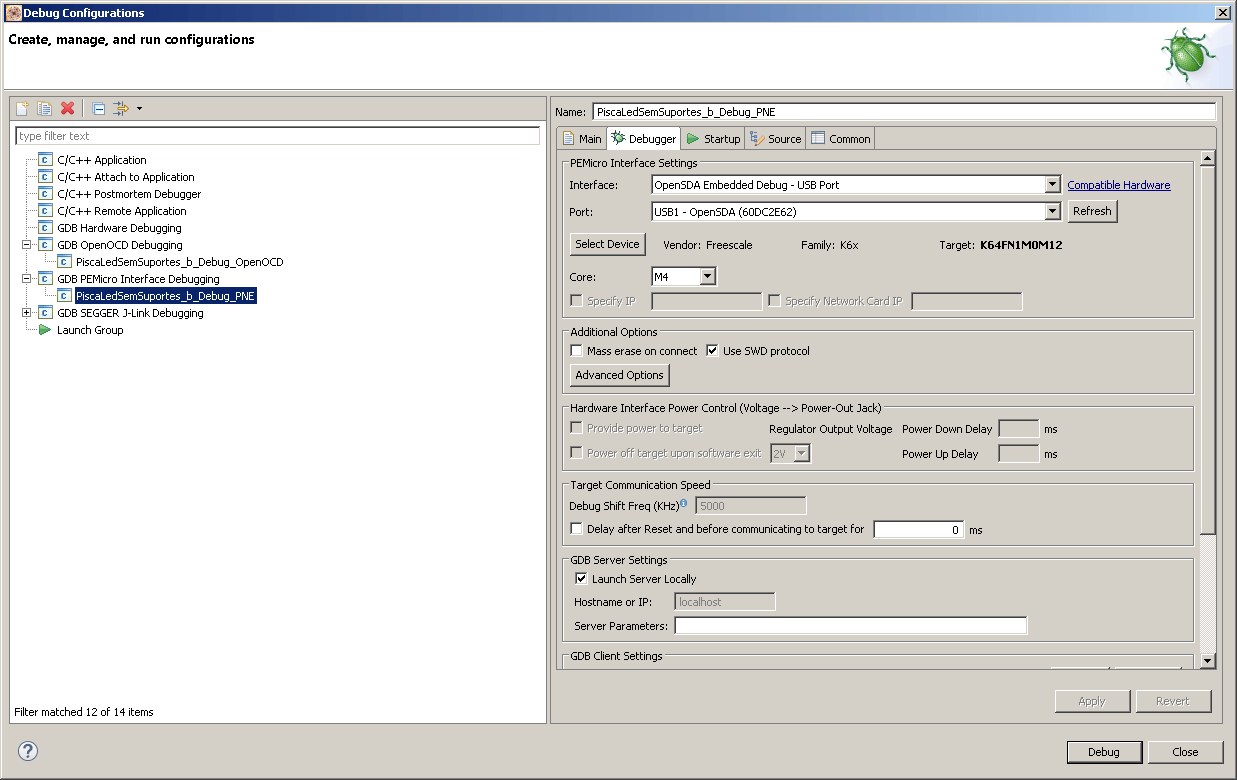

FRDM K64F e KDS: debug detalhes
Figura 17: Detalhes de seleção do debugger

No campo “Interface”, selecionar a oção “OpenSDA Embedded Debug – USB Port”. Verifique se no campo “Port”, o dispositivo foi identificado, no meu caso apareceu “USB1 – OpenSDA (60DC2E62)”. Clicar no botão “Debug”. O KDS iniciará o processo de gravação do microcontrolador e preparação da IDE para permitir a execução e depuração do programa.

Clicar no botão “Play” para executar o programa e ver os três leds piscarem juntos (o efeito é de um led branco).

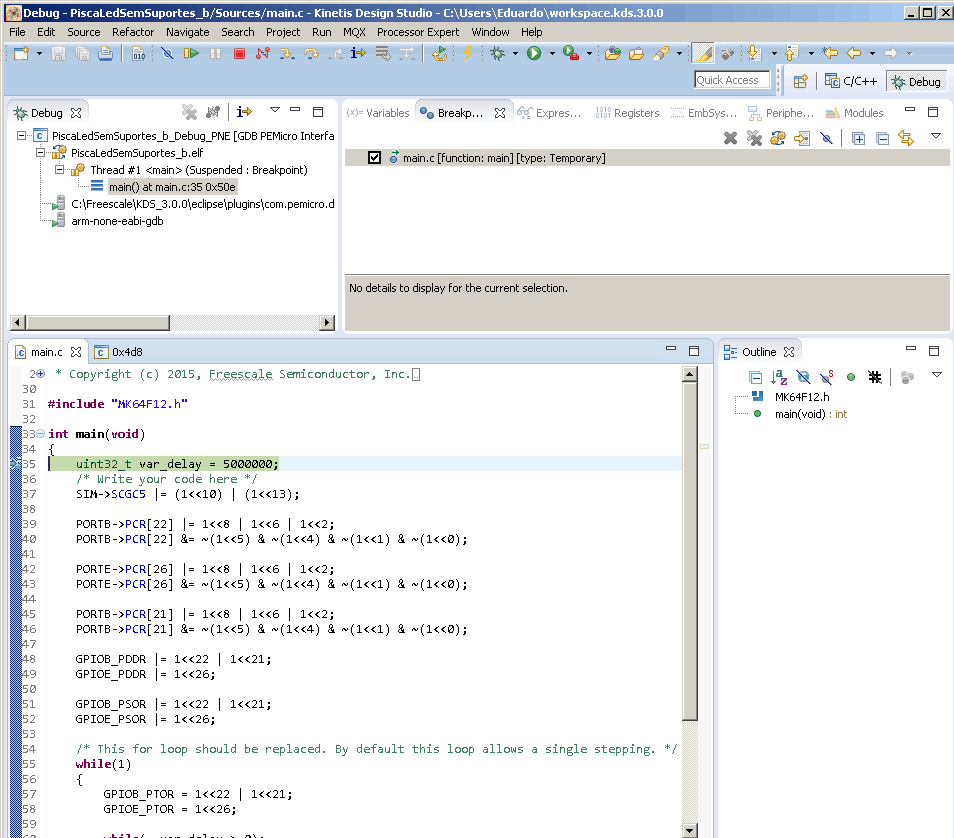

FRDM K64F e KDS: execução do programa
Figura 18: detalhe de execução do programa

Este é o código completo:

Conclusão

Foi necessário procurar todos os nomes de registradores, para que todos os blocos do microcontrolador fossem habilitados para operar. Sendo que a velocidade do clock foi mantida a padrão, se não, teriam mais registradores para serem acessados.

Nos próximos posts as configurações ficarão mais fáceis. E o tamanho do binário… Bem, espere o próximo post para mais detalhes.

O que achou, difícil, fácil, já fez isso com outros microcontroladores, com núcleos diferentes?

Outros artigos da série

Projeto com a FRDM-K64F e KDS – Suporte ao KSDK >>
Veja + conteúdo

Engenheiro de Desenvolvimento de Sistemas Embarcados formado à 10 anos. Desenvolvimento de circuitos microcontrolados de 8, 16 e 32 bits (PIC, dsPIC, Cortex M0+, Cortex M3 e Cortex M4F). Firmwares bare metal, FreeRTOS. Módulos de comunicação GSM. Interesses em conectividade, IoT, Linux Embarcado, plataformas open hardware.

Licença Creative Commons Esta obra está licenciada com uma Licença Creative Commons Atribuição-CompartilhaIgual 4.0 Internacional.
