Programe o Arduino UNO com o CodeVisionAVR

ÍNDICE DE CONTEÚDO

O CodeVisionAVR é um ambiente integrado de desenvolvimento para os microcontroladores AVR e XMEGA. Possui compilador ANSI C e apresenta diversos recursos para facilitar a programação, que vão desde bibliotecas/drivers até assistente gráfico para configuração de periféricos.

O CodeVisionAVR já possui alguns anos de estrada, tive a oportunidade de trabalhar com essa ferramenta no passado e lembro-me da facilidade para iniciar um projeto usando seu assistente.

Recentemente recebi uma notícia que a nova versão do CodeVisionAVR tinha suporte para algumas placas Arduino e resolvi testar.

O CodeVisionAVR não é grátis, mas você pode usar a versão de avaliação que possui limitação de código de 4Kbytes e alguns recursos.

A seguir são apresentados os passos para configuração de um projeto com LCD Alfanumérico e o upload para a placa Arduino UNO.

Hardware

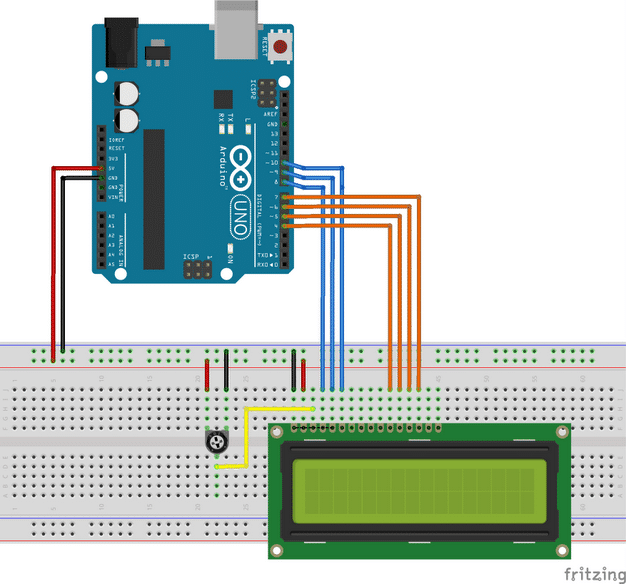

Para nosso teste, vamos usar uma placa Arduino UNO e um display LCD de 16X2. A ligação do LCD no Arduino:

Figura 1 – Ligação do LCD no Arduino UNO

A seguir é apresentado o esquema de ligação do display no Atmega328P. Precisamos saber quais são os pinos do microcontrolador usados para o controle do display. Essa informação será importante para a etapa de configuração no CodeVisioAVR:

Com o esquemático em mãos, vamos para o código no CodeVisionAVR.

Criando um projeto no CodeVisionAVR

O CodeVisionAVR possui um assistente para criação e configurações iniciais de um projeto. Para iniciar um novo projeto, acesse File>New Project, será aberta uma janela perguntando se você quer usar o CodeWizardAVR, clique em Yes:

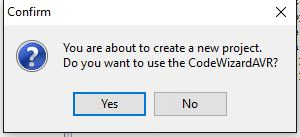

Iniciando o CodeWizardAVR no CodeVisionAVR — Figura 3 – Iniciando o CodeWizardAVR

Será aberta uma janela para escolha do tipo de microcontrolador AVR usado na aplicação. Selecione a opção do ATmega:

Figura 4 – Selecione o tipo de AVR do projeto

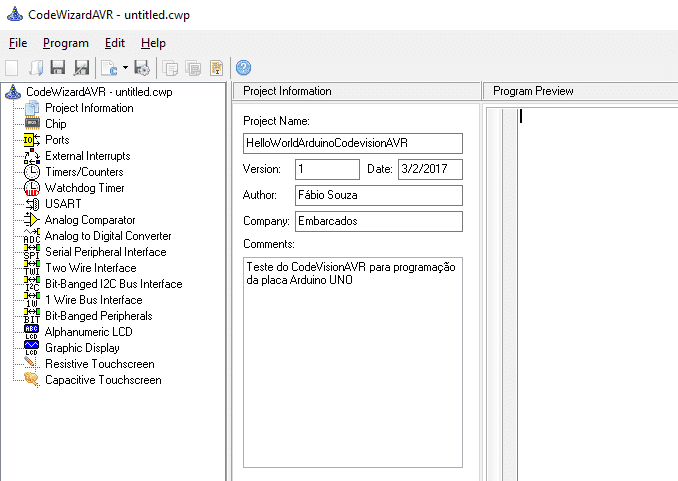

Será aberta a janela de configuração do projeto. Acesse Project Information nas opções. Vamos inserir algumas informações para o nosso projeto:

Vamos selecionar o microcontrolador e configurar o clock do sistema. Selecione Chip e faça a seguinte configuração:

Escolha do microcontrolador no CodeVisionAVR — Figura 6 – Escolha do microcontrolador

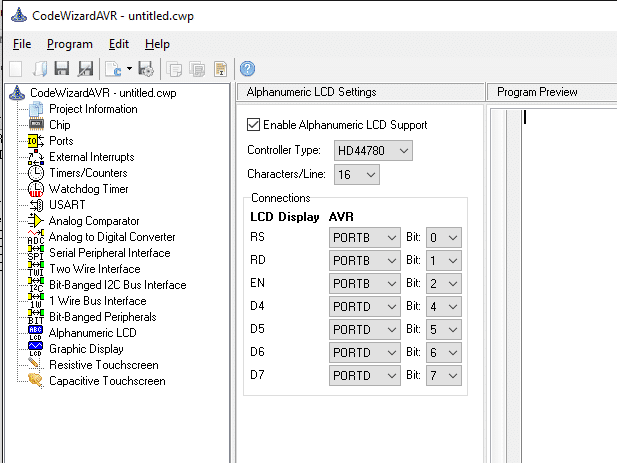

Agora vamos configurar LCD. Para isso, selecione Alphanumeric LCD e faça a configuração conforme esquemático apresentado acima:

Figura 7 – Configuração dos pinos de controle do LCD.

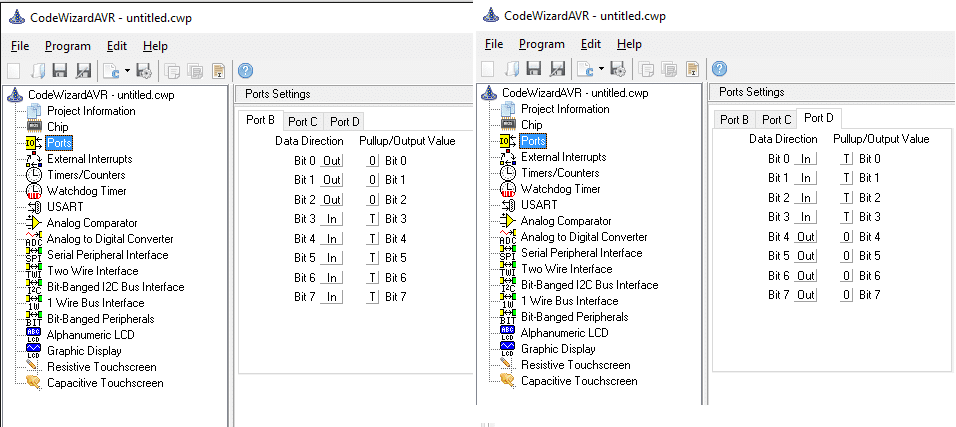

Agora, vamos configurar a direção dos pinos. Acesse Ports. Configure os PORTB e PORTD conforme figura 8:

Figura 8 – Configuração da direção dos pinos e estado inicial

Para finalizar, acesse o menu: Generate, Save and Exit. Crie uma pasta e salve os arquivos.

A estrutura do projeto será criada, assim como todo o código de configuração dos registradores, conforme configuração feita no codeWizardAVR:

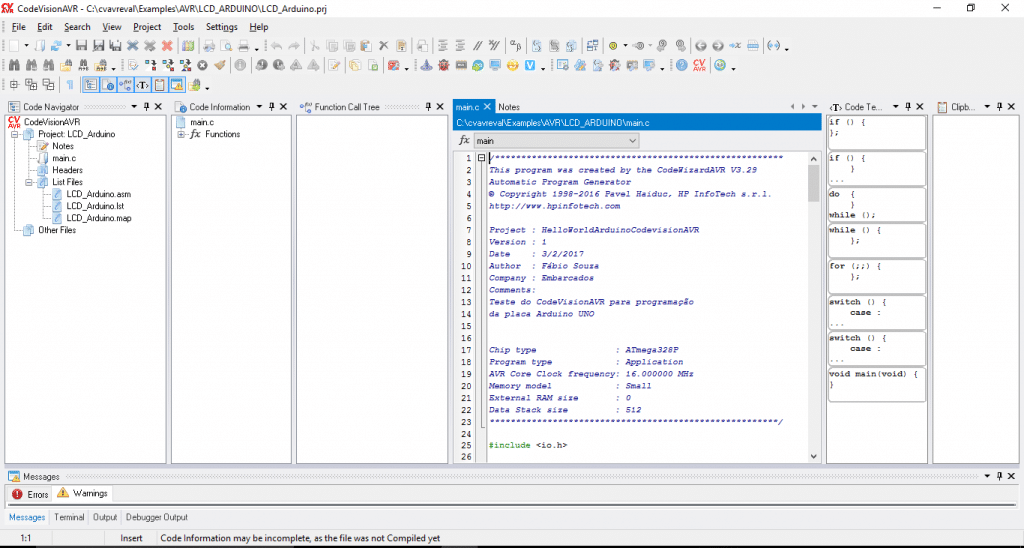

Projeto gerado no CodeVisionAVR — Figura 9 – Projeto gerado

Explorando o arquivo main.c gerado, podemos observar o cabeçalho criado com as informações do projeto inseridas. Em seguida são incluídas as bibliotecas e logo abaixo encontramos a função main. Note que a ferramenta de geração de código já configura todos os registradores, conforme configurações feitas graficamente, inclusive a inicialização do LCD. No loop infinito encontramos a mensagem para inserir o código.

A seguir é apresentado o código do nosso teste no CodeVisionAVR:

/*******************************************************
This program was created by the CodeWizardAVR V3.29
Automatic Program Generator
© Copyright 1998-2016 Pavel Haiduc, HP InfoTech s.r.l.
http://www.hpinfotech.com

Project : HelloWorldArduinoCodevisionAVR
Version : 1
Date    : 3/2/2017
Author  : Fábio Souza
Company : Embarcados
Comments:
Teste do CodeVisionAVR para programação
da placa Arduino UNO


Chip type               : ATmega328P
Program type            : Application
AVR Core Clock frequency: 16.000000 MHz
Memory model            : Small
External RAM size       : 0
Data Stack size         : 512
*******************************************************/

#include <io.h>

// Alphanumeric LCD functions
#include <alcd.h>

// Declare your global variables here

void main(void)
{
// Declare your local variables here

// Crystal Oscillator division factor: 1
#pragma optsize-
CLKPR=(1<<CLKPCE);
CLKPR=(0<<CLKPCE) | (0<<CLKPS3) | (0<<CLKPS2) | (0<<CLKPS1) | (0<<CLKPS0);
#ifdef _OPTIMIZE_SIZE_
#pragma optsize+
#endif

// Input/Output Ports initialization
// Port B initialization
// Function: Bit7=In Bit6=In Bit5=In Bit4=In Bit3=In Bit2=Out Bit1=Out Bit0=Out
DDRB=(0<<DDB7) | (0<<DDB6) | (0<<DDB5) | (0<<DDB4) | (0<<DDB3) | (1<<DDB2) | (1<<DDB1) | (1<<DDB0);
// State: Bit7=T Bit6=T Bit5=T Bit4=T Bit3=T Bit2=0 Bit1=0 Bit0=0
PORTB=(0<<PORTB7) | (0<<PORTB6) | (0<<PORTB5) | (0<<PORTB4) | (0<<PORTB3) | (0<<PORTB2) | (0<<PORTB1) | (0<<PORTB0);

// Port C initialization
// Function: Bit6=In Bit5=In Bit4=In Bit3=In Bit2=In Bit1=In Bit0=In
DDRC=(0<<DDC6) | (0<<DDC5) | (0<<DDC4) | (0<<DDC3) | (0<<DDC2) | (0<<DDC1) | (0<<DDC0);
// State: Bit6=T Bit5=T Bit4=T Bit3=T Bit2=T Bit1=T Bit0=T
PORTC=(0<<PORTC6) | (0<<PORTC5) | (0<<PORTC4) | (0<<PORTC3) | (0<<PORTC2) | (0<<PORTC1) | (0<<PORTC0);

// Port D initialization
// Function: Bit7=Out Bit6=Out Bit5=Out Bit4=Out Bit3=In Bit2=In Bit1=In Bit0=In
DDRD=(1<<DDD7) | (1<<DDD6) | (1<<DDD5) | (1<<DDD4) | (0<<DDD3) | (0<<DDD2) | (0<<DDD1) | (0<<DDD0);
// State: Bit7=0 Bit6=0 Bit5=0 Bit4=0 Bit3=T Bit2=T Bit1=T Bit0=T
PORTD=(0<<PORTD7) | (0<<PORTD6) | (0<<PORTD5) | (0<<PORTD4) | (0<<PORTD3) | (0<<PORTD2) | (0<<PORTD1) | (0<<PORTD0);

// Timer/Counter 0 initialization
// Clock source: System Clock
// Clock value: Timer 0 Stopped
// Mode: Normal top=0xFF
// OC0A output: Disconnected
// OC0B output: Disconnected
TCCR0A=(0<<COM0A1) | (0<<COM0A0) | (0<<COM0B1) | (0<<COM0B0) | (0<<WGM01) | (0<<WGM00);
TCCR0B=(0<<WGM02) | (0<<CS02) | (0<<CS01) | (0<<CS00);
TCNT0=0x00;
OCR0A=0x00;
OCR0B=0x00;

// Timer/Counter 1 initialization
// Clock source: System Clock
// Clock value: Timer1 Stopped
// Mode: Normal top=0xFFFF
// OC1A output: Disconnected
// OC1B output: Disconnected
// Noise Canceler: Off
// Input Capture on Falling Edge
// Timer1 Overflow Interrupt: Off
// Input Capture Interrupt: Off
// Compare A Match Interrupt: Off
// Compare B Match Interrupt: Off
TCCR1A=(0<<COM1A1) | (0<<COM1A0) | (0<<COM1B1) | (0<<COM1B0) | (0<<WGM11) | (0<<WGM10);
TCCR1B=(0<<ICNC1) | (0<<ICES1) | (0<<WGM13) | (0<<WGM12) | (0<<CS12) | (0<<CS11) | (0<<CS10);
TCNT1H=0x00;
TCNT1L=0x00;
ICR1H=0x00;
ICR1L=0x00;
OCR1AH=0x00;
OCR1AL=0x00;
OCR1BH=0x00;
OCR1BL=0x00;

// Timer/Counter 2 initialization
// Clock source: System Clock
// Clock value: Timer2 Stopped
// Mode: Normal top=0xFF
// OC2A output: Disconnected
// OC2B output: Disconnected
ASSR=(0<<EXCLK) | (0<<AS2);
TCCR2A=(0<<COM2A1) | (0<<COM2A0) | (0<<COM2B1) | (0<<COM2B0) | (0<<WGM21) | (0<<WGM20);
TCCR2B=(0<<WGM22) | (0<<CS22) | (0<<CS21) | (0<<CS20);
TCNT2=0x00;
OCR2A=0x00;
OCR2B=0x00;

// Timer/Counter 0 Interrupt(s) initialization
TIMSK0=(0<<OCIE0B) | (0<<OCIE0A) | (0<<TOIE0);

// Timer/Counter 1 Interrupt(s) initialization
TIMSK1=(0<<ICIE1) | (0<<OCIE1B) | (0<<OCIE1A) | (0<<TOIE1);

// Timer/Counter 2 Interrupt(s) initialization
TIMSK2=(0<<OCIE2B) | (0<<OCIE2A) | (0<<TOIE2);

// External Interrupt(s) initialization
// INT0: Off
// INT1: Off
// Interrupt on any change on pins PCINT0-7: Off
// Interrupt on any change on pins PCINT8-14: Off
// Interrupt on any change on pins PCINT16-23: Off
EICRA=(0<<ISC11) | (0<<ISC10) | (0<<ISC01) | (0<<ISC00);
EIMSK=(0<<INT1) | (0<<INT0);
PCICR=(0<<PCIE2) | (0<<PCIE1) | (0<<PCIE0);

// USART initialization
// USART disabled
UCSR0B=(0<<RXCIE0) | (0<<TXCIE0) | (0<<UDRIE0) | (0<<RXEN0) | (0<<TXEN0) | (0<<UCSZ02) | (0<<RXB80) | (0<<TXB80);

// Analog Comparator initialization
// Analog Comparator: Off
// The Analog Comparator's positive input is
// connected to the AIN0 pin
// The Analog Comparator's negative input is
// connected to the AIN1 pin
ACSR=(1<<ACD) | (0<<ACBG) | (0<<ACO) | (0<<ACI) | (0<<ACIE) | (0<<ACIC) | (0<<ACIS1) | (0<<ACIS0);
ADCSRB=(0<<ACME);
// Digital input buffer on AIN0: On
// Digital input buffer on AIN1: On
DIDR1=(0<<AIN0D) | (0<<AIN1D);

// ADC initialization
// ADC disabled
ADCSRA=(0<<ADEN) | (0<<ADSC) | (0<<ADATE) | (0<<ADIF) | (0<<ADIE) | (0<<ADPS2) | (0<<ADPS1) | (0<<ADPS0);

// SPI initialization
// SPI disabled
SPCR=(0<<SPIE) | (0<<SPE) | (0<<DORD) | (0<<MSTR) | (0<<CPOL) | (0<<CPHA) | (0<<SPR1) | (0<<SPR0);

// TWI initialization
// TWI disabled
TWCR=(0<<TWEA) | (0<<TWSTA) | (0<<TWSTO) | (0<<TWEN) | (0<<TWIE);

// Alphanumeric LCD initialization
// Connections are specified in the
// Project|Configure|C Compiler|Libraries|Alphanumeric LCD menu:
// RS - PORTB Bit 0
// RD - PORTB Bit 3
// EN - PORTB Bit 2
// D4 - PORTD Bit 4
// D5 - PORTD Bit 5
// D6 - PORTD Bit 6
// D7 - PORTD Bit 7
// Characters/line: 16
lcd_init(16);

while (1)
      {
       // go on the second LCD line
        lcd_gotoxy(0,0);

        // display the message
        lcd_putsf(" CodeVisionAVR");
        lcd_gotoxy(0,1);
        lcd_putsf("   Embarcados");

        while (1);
      }
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

181

182

183

/*******************************************************

This program was created by the CodeWizardAVR V3.29

Automatic Program Generator

http://www.hpinfotech.com

Project : HelloWorldArduinoCodevisionAVR

Version : 1

Date : 3/2/2017

Author : Fábio Souza

Company : Embarcados

Comments:

Teste do CodeVisionAVR para programação

da placa Arduino UNO

Chip type : ATmega328P

Program type : Application

AVR Core Clock frequency: 16.000000 MHz

Memory model : Small

External RAM size : 0

Data Stack size : 512

*******************************************************/

#include <io.h>

// Alphanumeric LCD functions

#include <alcd.h>

// Declare your global variables here

void main(void)

{

// Declare your local variables here

// Crystal Oscillator division factor: 1

#pragma optsize-

CLKPR=(1<<CLKPCE);

CLKPR=(0<<CLKPCE) | (0<<CLKPS3) | (0<<CLKPS2) | (0<<CLKPS1) | (0<<CLKPS0);

#ifdef _OPTIMIZE_SIZE_

#pragma optsize+

#endif

// Input/Output Ports initialization

// Port B initialization

// Function: Bit7=In Bit6=In Bit5=In Bit4=In Bit3=In Bit2=Out Bit1=Out Bit0=Out

DDRB=(0<<DDB7) | (0<<DDB6) | (0<<DDB5) | (0<<DDB4) | (0<<DDB3) | (1<<DDB2) | (1<<DDB1) | (1<<DDB0);

// State: Bit7=T Bit6=T Bit5=T Bit4=T Bit3=T Bit2=0 Bit1=0 Bit0=0

// Port C initialization

// Function: Bit6=In Bit5=In Bit4=In Bit3=In Bit2=In Bit1=In Bit0=In

DDRC=(0<<DDC6) | (0<<DDC5) | (0<<DDC4) | (0<<DDC3) | (0<<DDC2) | (0<<DDC1) | (0<<DDC0);

// State: Bit6=T Bit5=T Bit4=T Bit3=T Bit2=T Bit1=T Bit0=T

// Port D initialization

// Function: Bit7=Out Bit6=Out Bit5=Out Bit4=Out Bit3=In Bit2=In Bit1=In Bit0=In

DDRD=(1<<DDD7) | (1<<DDD6) | (1<<DDD5) | (1<<DDD4) | (0<<DDD3) | (0<<DDD2) | (0<<DDD1) | (0<<DDD0);

// State: Bit7=0 Bit6=0 Bit5=0 Bit4=0 Bit3=T Bit2=T Bit1=T Bit0=T

// Timer/Counter 0 initialization

// Clock source: System Clock

// Clock value: Timer 0 Stopped

// Mode: Normal top=0xFF

// OC0A output: Disconnected

// OC0B output: Disconnected

TCCR0B=(0<<WGM02) | (0<<CS02) | (0<<CS01) | (0<<CS00);

TCNT0=0x00;

OCR0A=0x00;

OCR0B=0x00;

// Timer/Counter 1 initialization

// Clock source: System Clock

// Clock value: Timer1 Stopped

// Mode: Normal top=0xFFFF

// OC1A output: Disconnected

// OC1B output: Disconnected

// Noise Canceler: Off

// Input Capture on Falling Edge

// Timer1 Overflow Interrupt: Off

// Input Capture Interrupt: Off

// Compare A Match Interrupt: Off

// Compare B Match Interrupt: Off

TCCR1B=(0<<ICNC1) | (0<<ICES1) | (0<<WGM13) | (0<<WGM12) | (0<<CS12) | (0<<CS11) | (0<<CS10);

TCNT1H=0x00;

TCNT1L=0x00;

ICR1H=0x00;

ICR1L=0x00;

OCR1AH=0x00;

OCR1AL=0x00;

OCR1BH=0x00;

OCR1BL=0x00;

// Timer/Counter 2 initialization

// Clock source: System Clock

// Clock value: Timer2 Stopped

// Mode: Normal top=0xFF

// OC2A output: Disconnected

// OC2B output: Disconnected

ASSR=(0<<EXCLK) | (0<<AS2);

TCCR2B=(0<<WGM22) | (0<<CS22) | (0<<CS21) | (0<<CS20);

TCNT2=0x00;

OCR2A=0x00;

OCR2B=0x00;

// Timer/Counter 0 Interrupt(s) initialization

TIMSK0=(0<<OCIE0B) | (0<<OCIE0A) | (0<<TOIE0);

// Timer/Counter 1 Interrupt(s) initialization

TIMSK1=(0<<ICIE1) | (0<<OCIE1B) | (0<<OCIE1A) | (0<<TOIE1);

// Timer/Counter 2 Interrupt(s) initialization

TIMSK2=(0<<OCIE2B) | (0<<OCIE2A) | (0<<TOIE2);

// External Interrupt(s) initialization

// INT0: Off

// INT1: Off

// Interrupt on any change on pins PCINT0-7: Off

// Interrupt on any change on pins PCINT8-14: Off

// Interrupt on any change on pins PCINT16-23: Off

EICRA=(0<<ISC11) | (0<<ISC10) | (0<<ISC01) | (0<<ISC00);

EIMSK=(0<<INT1) | (0<<INT0);

PCICR=(0<<PCIE2) | (0<<PCIE1) | (0<<PCIE0);

// USART initialization

// USART disabled

// Analog Comparator initialization

// Analog Comparator: Off

// The Analog Comparator's positive input is

// connected to the AIN0 pin

// The Analog Comparator's negative input is

// connected to the AIN1 pin

ADCSRB=(0<<ACME);

// Digital input buffer on AIN0: On

// Digital input buffer on AIN1: On

DIDR1=(0<<AIN0D) | (0<<AIN1D);

// ADC initialization

// ADC disabled

// SPI initialization

// SPI disabled

// TWI initialization

// TWI disabled

TWCR=(0<<TWEA) | (0<<TWSTA) | (0<<TWSTO) | (0<<TWEN) | (0<<TWIE);

// Alphanumeric LCD initialization

// Connections are specified in the

// Project|Configure|C Compiler|Libraries|Alphanumeric LCD menu:

// RS - PORTB Bit 0

// RD - PORTB Bit 3

// EN - PORTB Bit 2

// D4 - PORTD Bit 4

// D5 - PORTD Bit 5

// D6 - PORTD Bit 6

// D7 - PORTD Bit 7

// Characters/line: 16

lcd_init(16);

while (1)

{

// go on the second LCD line

lcd_gotoxy(0,0);

// display the message

lcd_putsf(" CodeVisionAVR");

lcd_gotoxy(0,1);

lcd_putsf(" Embarcados");

while (1);

}

Para compilar, acesse o menu Build All ou pressione CTRL + F9. Será aberta uma janela com o resultado da compilação:

Com o Arduino conectado ao computador, acesse Tools> Upload to Arduino:

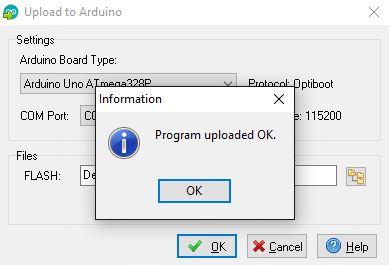

Selecione a placa Arduino UNO, a porta COM e depois clique em OK. Será feito o upload do arquivo .hex para a placa:

Após o UPLOAD será apresentada a seguinte informação no display:

Chegamos ao fim do nosso tutorial, mas você pode explorar os demais recursos do CodeVisionAVR utilizando sua placa Arduino.

Caso queira explorar outra ferramenta para desenvolvimento com os microcontroladores AVR, recomendo o Atmel Studio. Veja alguns links:

Primeiros passos com Atmel Studio

Atmel Studio 7 está disponível

Se ficou alguma dúvida, deixe seu comentário abaixo.

Fábio Souza

Website | Veja + conteúdo

Engenheiro, especialista em sistemas embarcados. Hoje é diretor de operações do portal Embarcados, onde trabalha para levar conteúdos de eletrônica, sistemas embarcados e IoT para o Brasil.

Também atua no ensino eletrônica e programação. É entusiastas do movimento maker, da cultura DIY e do compartilhamento de conhecimento, publica diversos artigos sobre eletrônica e projetos open hardware.

Com iniciativas como o projeto Franzininho e projetos na área de educação, leva a cultura maker para o Brasil capacitando e incentivando professores e alunos a usarem tecnologia em suas vidas. Participou da residência hacker 2018 no Red Bull Basement.

Esta obra está licenciada com uma Licença Creative Commons Atribuição-CompartilhaIgual 4.0 Internacional.

Receba os melhores conteúdos sobre sistemas eletrônicos embarcados, dicas, tutoriais e promoções.

Arduino

Iniciante

Comentários:

Notificações

4 Comentários

recentes

antigos mais votados

Inline Feedbacks

View all comments

Marcelo

24/02/2018 21:36

Fábio, parabéns pelo artigo.

Tenho uma licença original do Codevision v3.32 e recentemente resolvi fazer alguns testes com o Arduino. Porém tudo compila sem erros mas dá erro ao subir o código para o Arduino UNO. Sabe o que pode ser ? Preciso mudar o bootloader do Arduino ? O protocolo que o Codevision usa ‘Optiboot’ é o do Arduino ?

Grato,

Marcelo

Responder

Mateus Mateus

05/08/2017 16:47

Curso Arduino Essencial
http://bit.ly/curso-arduino-essencial

Aprenda a programar desde o zero, projetar e calcular circuitos elétricos e desenvolver projetos com a plataforma microcontroladora mais utilizada por empresas e universidades do mundo: o Arduino! Neste curso você aprenderá a trabalhar com LEDs, resistores, sensores, displays LCD; saberá como manusear um multímetro digital para medir grandezas elétricas tais como corrente, tensão e resistência e desenvolverá seu próprio sensor de estacionamento caseiro que emite sinais sonoros e mostra a distância.

Responder

Rogerio Moreira

17/05/2017 14:04

Excelente , Fábio. Parabéns. O CodeVisionAVR não é gratuito , mas não é muito caro. É leve, roda em qualquer máquina. Na época da Atmel, muitos engenheiros de aplicação usavam o CodeVision.

Responder
