Programando a BBC micro:bit no mbed

Este post faz parte da série micro:bit no mbed. Leia também os outros posts da série:

A BBC micro:bit é uma pequena e poderosa placa que está revolucionando o ensino de programação no mundo. Foi lançada com o apoio de 31 organizações, através de uma iniciativa que deu uma placa para cada criança do 7º ano no Reino Unido.



O seu hardware foi desenvolvido baseado no chip Nordic nRF51822, que possui 16 KB de RAM, 256 KB de Flash e BLE. Além disso, ela possui uma matriz de 25 LEDs, 2 chaves tácteis, acelerômetro, magnetômetro e diversos pinos de I/O. Com essa configuração ela permite o desenvolvimento de diversas aplicações.

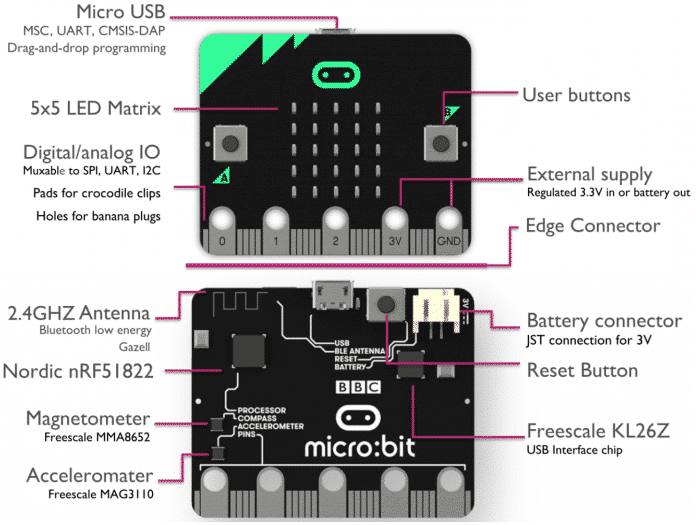

Detalhes do hardware da micro:bit.
Figura 1 - Detalhes do hardware da micro:bit



Outro diferencial da micro:bit são as ferramentas de programação. Ela tem suporte para ser programada em:

  • Microsoft TouchDevelop IDE
  • Microsoft Blocks
  • CodeKingdoms Javascript
  • MicroPython



Recentemente a Lancaster University escreveu uma abstração de hardware completa para a micro:bit, permitindo que ela fosse programada em sua ferramenta on-line e aproveitando os recursos do mbed. Neste artigo vou exibir os primeiros passos para programação da micro:bit no mbed.



Programando a micro:bit no mbed online



O primeiro passo é adicionar a micro:bit na plataforma mbed. Você pode acessar a página dela na documentação mbed e clicar em "Add to your mbed Compiler”:

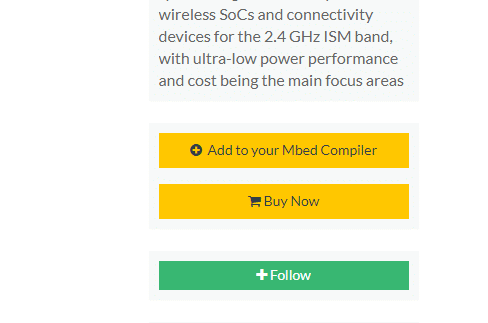

Adicionando a placa micro:bit ano mbed Compiler
Figura 2 - Adicionando a placa micro:bit no mbed Compiler



Agora, na IDE mbed selecione a micro:bit na lista de placas:

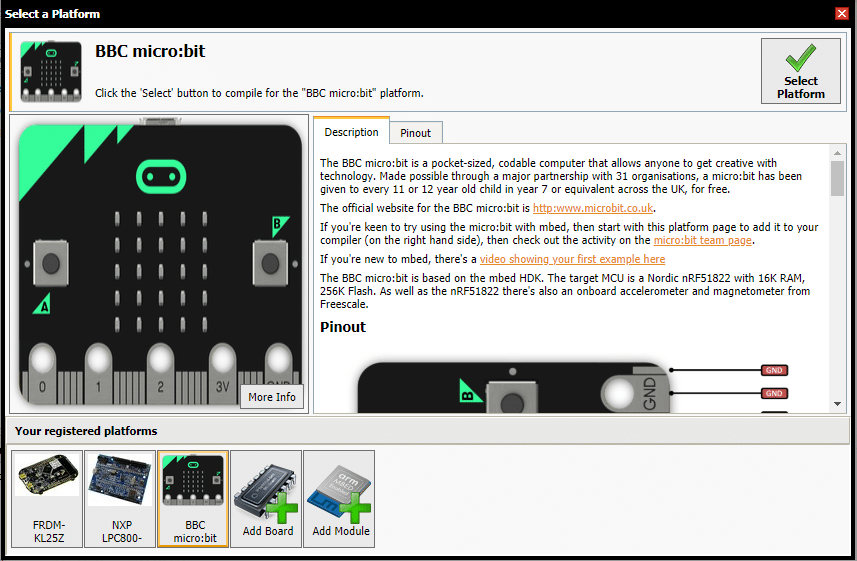

Selecionando a micro:bit no mbed destro da sua lista de placas suportadas
Figura 3 - Selecionando a micro:bit no mbed destro da sua lista de placas suportadas



Agora, vamos importar o exemplo microbit-hello-world para nosso workspace. Clique em "import into Compiler":



Importando o Hello World
Figura 4 - Importando o Hello World



Salve o projeto e abra o mesmo no seu workspace:



Abrindo o exemplo
Figura 5 - Abrindo o exemplo



Compile e salve no dispositivo mbed, criado em seu computador:



Compilando o exemplo
Figura 6 - Compilando o exemplo

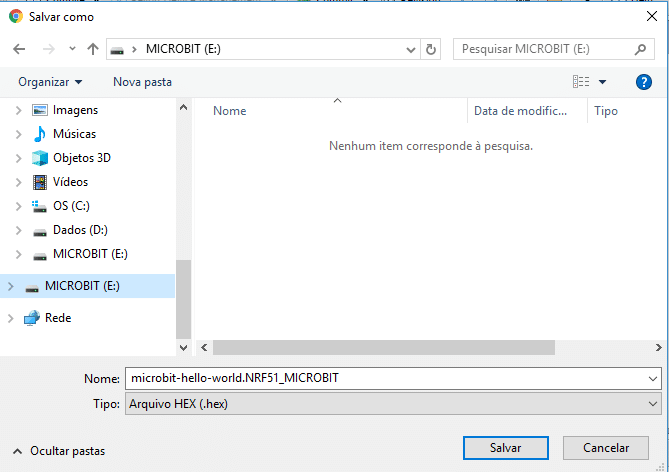

Carregando o exemplo na placa
Figura 7 - Carregando o exemplo na placa

Após alguns segundos será exibida a mensagem Hello World na Matriz de LEDs da sua placa.





Troque o texto e atualize o firmware na placa:





Você pode explorar mais exemplos acessando essa página: https://os.mbed.com/teams/microbit/



Pinout



Para explorar mais recursos é importante ter em mãos o pinout da placa para o mbed:

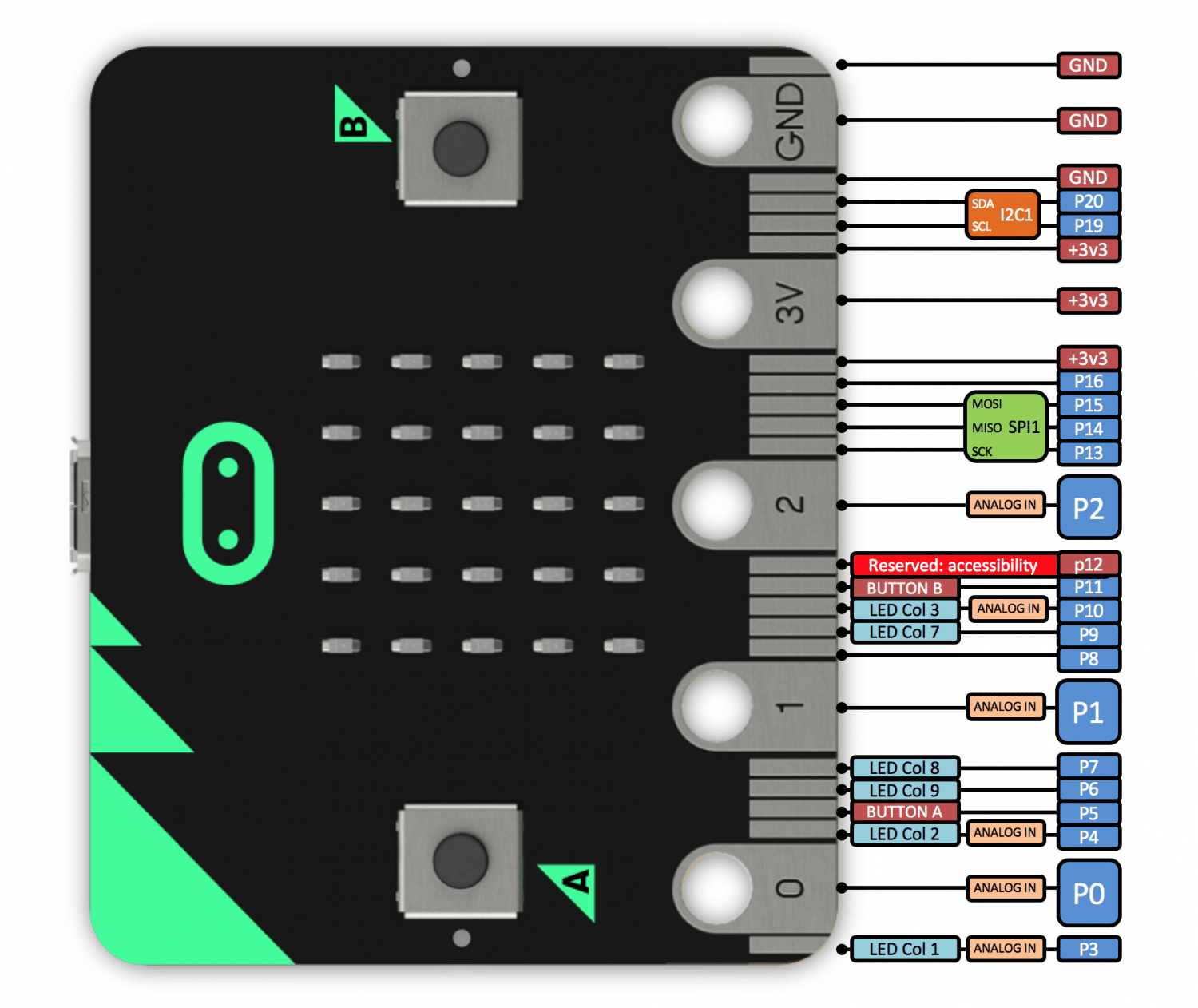

Pinout da micro:bit
Figura 8 - Pinout da micro:bit



micro:bit Device Abstraction Layer (DAL)



Você encontra a documentação completa da abstração de hardware feita pela Lancaster University nos seguintes links:

full API documentation

getting started guide

advanced guide

Saiba mais



Micro:bit - Tecnologia ao alcance de todos

Curso mbed e FRDM KL25Z da NXP

Curso mbed e FRDM KL46Z da NXP

Outros artigos da série

Lendo os botões da micro:bit no mbed >>
Este post faz da série micro:bit no mbed. Leia também os outros posts da série:
