Automatizando processos de documentação no Altium

Introdução

A falta de padrão nos documentos de um projeto em uma empresa é um dos fatores que colaboram para que o processo não flua bem na hora da interpretação dos mesmos. Portanto, neste artigo iremos desbravar as ferramentas do Altium visando facilitar o processo da documentação dos nossos projetos.

O Altium possui uma ferramenta muito útil que padroniza os arquivos, o OutputJob. Uma vez bem configurado, podemos gerar os arquivos de documentação com apenas com um clique! A intenção é mostrar como montar uma saída com o esquema elétrico da placa em PDF, mas esta ferramenta vai muito além, podendo criar padrões até mesmo para a geração dos arquivos GERBER.

Os exemplos deste artigo foram feitos com o projeto da placa Franzininho do Fábio Souza, um projeto open source e disponível aqui. A versão do Altium designer utilizada é a 18, porém se você utiliza a versão 16 ou superior acredito que não terá problemas com o tutorial, já que esta funcionalidade foi pouco alterada.

Configurando o projeto

Para adicionarmos o Output Job file, vamos até a aba de projeto e com o botão direito clicaremos no símbolo do projeto.PrjPcb --> Add New to Project --> Output Job File.

Documentação no Altium - Adicionando o Output Job file no Altium.
Figura 1 - Adicionando o Output Job file.

Após isto, o arquivo adicionado se encontrará no seu projeto na pasta: “Settings/Output Job Files” como na figura 2. Com um duplo clique abra o documento.

Documentação no Altium - Abrindo o Output Job file no Autium.
Figura 2 - Abrindo o Output Job file.

Conhecendo o ambiente

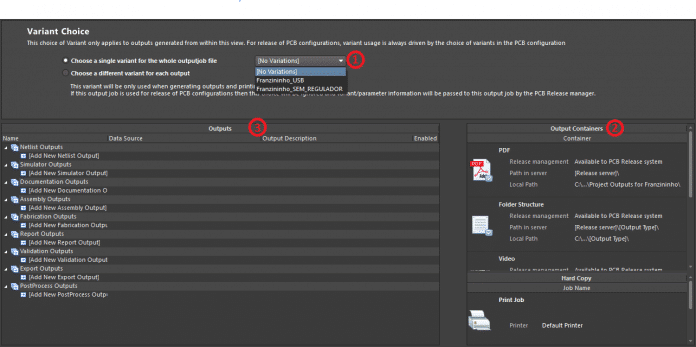

O ambiente é bem intuitivo e descrito. Na figura 3 eu numerei alguns pontos da interface para exemplificar.

Documentação no Altium - Descrevendo o ambiente do Altium.
Figura 3 – Descrevendo o ambiente do Altium.

1 - Aqui você pode escolher qual é a variação do mesmo projeto que você vai utilizar (Variants).

2 - Aqui lista os containers de saída, por onde se configura o formato do seu documento (PDF, planilha, vídeo, etc.).

3 - Opções de saída do conteúdo (esquema elétrico, arquivos de fabricação, arquivos de montagem, etc).

Configurando o arquivo de saída: Esquema elétrico

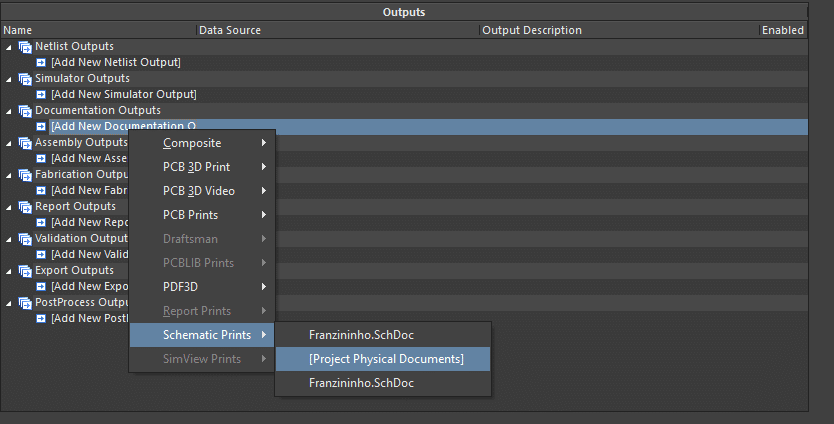

Com o botão direito clique em [Add New Documentation Output] --> Schematic Prints --> [Project Physical Documents].

Criando arquivo de saída no Altium.
Figura 4 – Criando arquivo de saída.

Agora vamos configurar o nosso documento de saída, que neste caso é o esquemático. Clique com o botão direito em Schematic Prints --> Configure...

Configurando arquivo de saída no Altium.
Figura 5 – Configurando arquivo de saída no Altium.

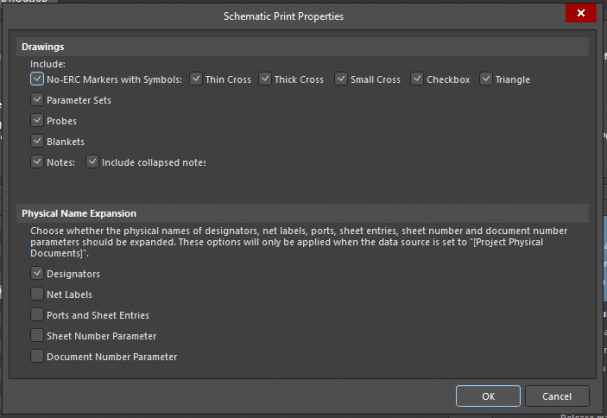

De acordo com o seu gosto, você pode personalizar o seu documento nesta caixa de diálogo como: habilitar / desabilitar descrição do componente na folha, nome das trilhas, número da página, etc.

Configurando propriedades do arquivo de saída no Altium.
Figura 6 – Configurando propriedades do arquivo de saída no Altium.

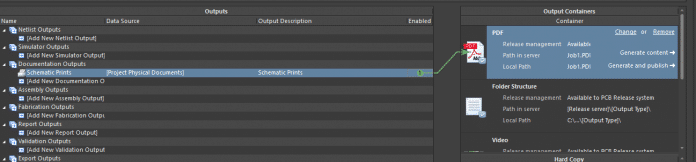

Após as configurações, nosso arquivo está pronto para ser gerado, nos falta apenas selecionar o tipo de documento. Para selecionar o tipo de arquivo (lado direito) iremos clicar em cima do tipo escolhido para selecioná-lo e em seguida clicamos no círculo vazio da coluna “enable”, para "linkar" o tipo ao documento. O resultado esperado é uma seta apontando para o tipo de arquivo como na figura 7.

Escolhendo formato de saída.
Figura 7 – Escolhendo formato de saída.

Nas opções de saída temos também configurações de destino, qualidade do arquivo, habilitação de cores, entre outras opções que não entrarei no mérito.

Ao clicar em “Generate content -->”, se o caminho de saída não for alterado, o PDF com o esquema elétrico irá para a pasta “Project Outputs for nome_do_seu_projeto” que está na pasta do seu projeto.

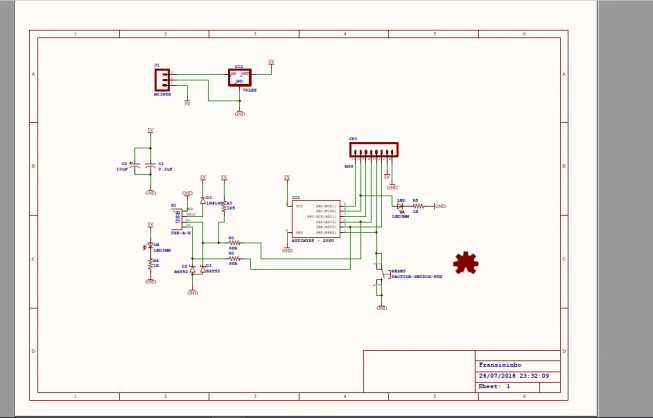

Este foi o meu resultado com o esquema da placa franzininho (Figura 8)!

Esquema elétrico da Franzininho obtido com o Altium.
Figura 8 – Esquema elétrico da Franzininho obtido com o Altium.

Considerações finais

Agora que o nosso arquivo de saída está pronto, podemos utilizá-lo para outros projetos também! Desta forma, quando formos gerar o PDF do esquemático basta apenas um clique em “Generate content -->” e o nosso documento será gerado. Por exemplo, uma equipe de layoutistas pode utilizar este mesmo arquivo pré-configurado, desta forma a documentação fica padronizada e bonita.

O ambiente de geração de documentos Output Job do Altium é bem completo e possui muitas opções de configuração para atender o usuário, que são densas demais para serem tratadas apenas neste artigo, portanto vocês podem explorar muito mais este ambiente maravilhoso!

É isto pessoal. Seu feedback é muito importante para mim! Comente o que achou deste artigo!
