Primeiros passos com a Placa STM32F0 Discovery

STM32F0 Discovery

A placa STM32F0 Discovery é um produto da empresa franco-italiana STMicroelectronic, composta por um circuito debugger/gravador, o microcontrolador alvo STM32F51R8T6 (ARM Cortex-M0), um circuito periférico com duas chaves tact-switch (uma para propósitos gerais e uma para RESET) e dois LEDs (um verde e outro azul), além das barras de pinos laterais, as quais estendem o acesso a todos os pinos do microcontrolador, conforme exibido na figura 1:

STM32F0 Discovery: placa
Figura 1 - STM32F0 Discovery.

A STMicroelectronics tem um formato padrão dos kits Discovery, assim como os kits STM32F334 Discovery, STM32F3 Discovery, STM32F4 Discovery, entre outros, já apresentados respectivamente por Felipe Neves, Thiago Lima e André Curvello.

Objetivo

O propósito da apresentação deste kit é induzir iniciantes e profissionais a conhecer essa linha de microcontroladores da ST, assim como a percepção da facilidade em iniciar um projeto com esse hardware seja com o MDK-ARM, IAR Embedded Workbench for ARM, Atollic TrueSTUDIO ou Cocoox, e a possibilidade de embarcar um Real Time Operation System (Sistema Operacional de Tempo Real) da própria Keil (RTX). Assim, iremos dar alguns detalhes do microcontrolador, do circuito periférico disponível ao usuário e também a inicialização de um projeto básico (startup).

O Microcontrolador

A seguir listamos algumas características relevantes do microcontrolador STM32F051R8T6 que compõe a placa:

  • Core: ARM® 32-bit Cortex®-M0 CPU, cuja frequência vai até 48 MHz;
  • Memória: 64KB de Flash e 8KB de SRAM;
  • Gerenciador de Power e Reset: Power ON/Power Down Reset (POR/PDR), Detector de Tensão Programável (PVD), modos de baixo consumo (Sleep, Stop, Standby) e Vbat (pino 1 do microcontrolador) como fonte de alimentação para o RTC (Real Time Clock) e backup de registradores;
  • Clock: cristal oscilador de 4 até 32MHz (HSE - High-Speed External), cristal oscilador de 32kHz (LSE - Low-Speed External) para RTC, RC interno de 8MHz com opção de PLLx6 e outro RC interno de 40kHz;
  • I/O: até 55 fast I/Os sendo que 36 são tolerantes a 5Vdc;
  • Controlador DMA (Direct Memory Acess - Acesso Direto à Memória) de 5 canais;
  • Um ADC (Analog to Digital Converter - Conversor Analógico para Digital) de 12 bits cuja faixa de conversão é de 0 até 3,6Vdc e com fonte analógica separada;
  • Até 18 canais com sensoriamento capacitivo (chave, linear e rotatório);
  • 11 Timers;
  • 2 USARTs, suportando SPI síncrono master, LIN e IrDA;
  • 2 SPI (18Mbits/s) com 4 até 16 bit frame programável, uma com interface multiplexada I²S.

Circuito Periférico

O circuito periférico para propósito geral (usuário) é visto a seguir na figura 2:

STM32F0 Discovery: circuito periférico

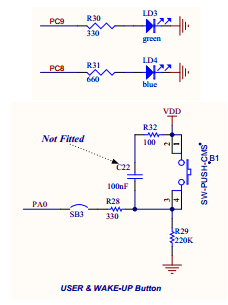

Figura 2 - Circuito Periférico.

Percebe-se que ele é muito simples, nada de displays, acelerômetros, etc, mas já é o suficiente, inicialmente, para aprendermos como é feita a configuração dos GPIOs e do clock do core e fazer o LED piscar, ou seja, o “Hello World” embarcado.

Para aplicações ou projetos que utilizarão como uma unidade de controle, controlando um driver de motor, por exemplo, os LEDs poderão ser úteis para indicar que o código está rodando, ou seja, piscando a uma frequência conhecida pelo desenvolvedor, ou para passar alguma indicação de “erro”, assim assumindo um comportamento diferenciado.

Além deste circuito que é destinado ao usuário, o kit também dispõe de um debugger/gravador, o qual depura o código “step-by-step” (passo a passo) e também pode funcionar como um gravador para produtos já concebidos, apenas modificando dois “jumpers” e também um cabo customizado, exibidos na figura 3.

STM32F0 Discovery: jumpers st-link

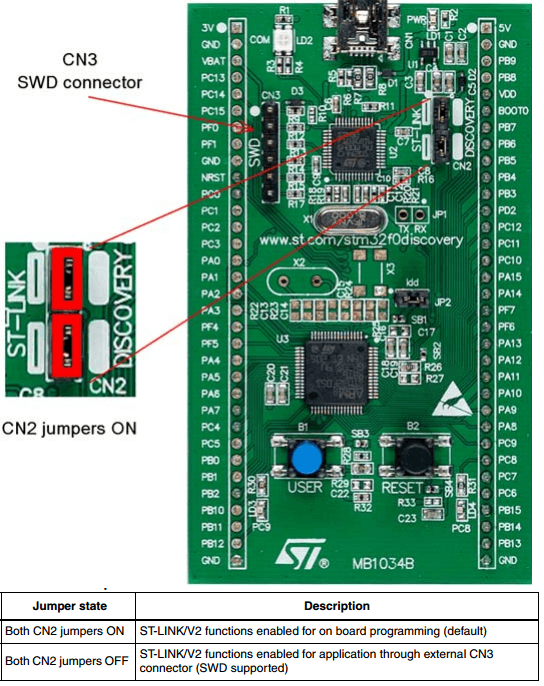

Figura 3 - Jumpers ST-LINK.

“Hello World” STM32F0 Discovery

Para este projeto será utilizado como ferramenta de desenvolvimento o MDK-ARM da Keil, o qual pode ser baixado do site da empresa. Esta versão compila projetos de até 32KB, mas acredite, pode-se fazer muita coisa com isso! Além disso, é importante que seja instalado o driver para utilizarmos o ST-LINK debugger.

A escolha desta ferramenta foi subjetiva, sinta-se livre para usar outras que for mais conveniente, pois a configuração do hardware e o resultado final serão os mesmos.

A ST dispõe de muito conteúdo para auxiliar o desenvolvimento e aprendizado, principalmente com os kits Discovery, assim, baixe o STM32F0 Discovery kit firmware package”, pois além de projetos exemplos, neste pacote estão os arquivos system_stm32f0xx.c, system_stm32f0xx.h e o startup_stm32f0xx.s que serão utilizados.

Para iniciar um projeto no MDK-ARM, sugiro que seja lido o User Manual 1523, pois nesse manual é feito o passo a passo, além de ser ilustrado.

Lido o manual, inicializado o projeto no MDK-ARM e instalado o driver, sugiro que a árvore do projeto seja feita da seguinte forma, a fim de ser organizado:

STM32F0 Discovery: árvore do projeto
Figura 4 - Árvore do projeto.

Importante: lembre-se que os arquivos mencionados acima, arquivos-fonte “main.c” e  “.uvproj”, deverão estar na mesma pasta.

O diretório “Projeto Pisca LED” é composto pelos subdiretórios “CMSIS” e “Aplicação”. Em CMSIS estão os arquivos das rotinas de reset e configuração dos registradores do RCC (Reset and Clock Control), ou seja, configuração do clock do core, memória Flash e barramentos, além do arquivo “startup” constituído pelo mapa de vetores e também pela configuração do Stack Pointer, Heap e também qual instrução inicial que o Program Counter carregará após o reset, vide figura 5.

STM32F0 Discovery: Mapa dos vetores e Reset Handler

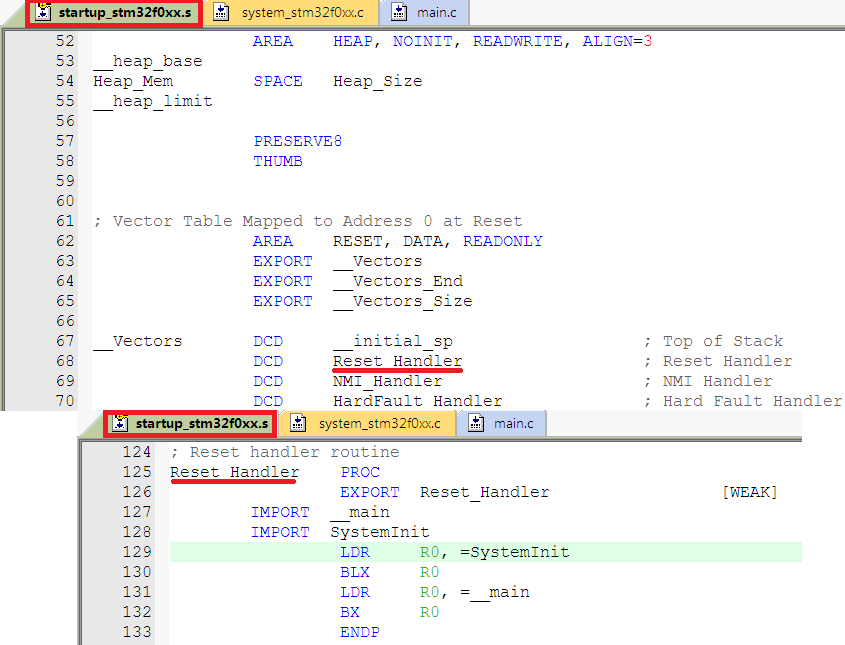

Figura 5 - Mapa de vetores e Reset Handler.

Pode-se visualizar na figura acima que no “Reset Handler” será chamada a rotina “SystemInit()” que fará o reset dos registradores de configuração do clock e ainda chamará a rotina que configurará o HSE (SetSysClock()”) vide figura 6. Porém, se o usuário for usar outra fonte de clock (High Speed Internal por exemplo), isto realizará um trabalho desnecessário, fazendo duas configurações uma sobrepondo a outra. Assim para este projeto, colocaremos esta rotina de configuração do HSE no arquivo “main” e comentaremos “SetSysClock()” em “SystemInit()”, porém se o usuário quiser manter a configuração do arquivo original, fique à vontade, apenas lembre-se da localização para modificações.

Assim sendo, o código fonte do “Pisca_LED” está a seguir:

Neste arquivo estão: “vSystemCoreClockSetHSE()” que realiza a configuração o clock como já dito, “vLEDs_Init()” que configura os GPIOs dos LEDs, as rotinas “vLED_Liga()” e “vLED_Desliga()” e a rotina de “vDelay()”. Na função main() é feito o pisca-pisca.

Para os profissionais mais experientes, a codificação do “pisca-pisca” é bem simples e não demanda conhecimentos extras, é claro, mas mostrará para quem não trabalhou com esta arquitetura ou fabricante, uma idéia de como funciona e para aqueles que são iniciantes, uma oportunidade em dedicar tempo para aprender e fazer algo novo.

É claro que não houve nenhuma preocupação quanto ao uso do “WatchDog”, “Power Voltage Detector (PVD)”, entre outros circuitos de monitoramento distintos, pois o ponto principal é dar um suporte básico para o “ponta-pé” inicial.

STM32F0 Discovery: Rotina SystemInit

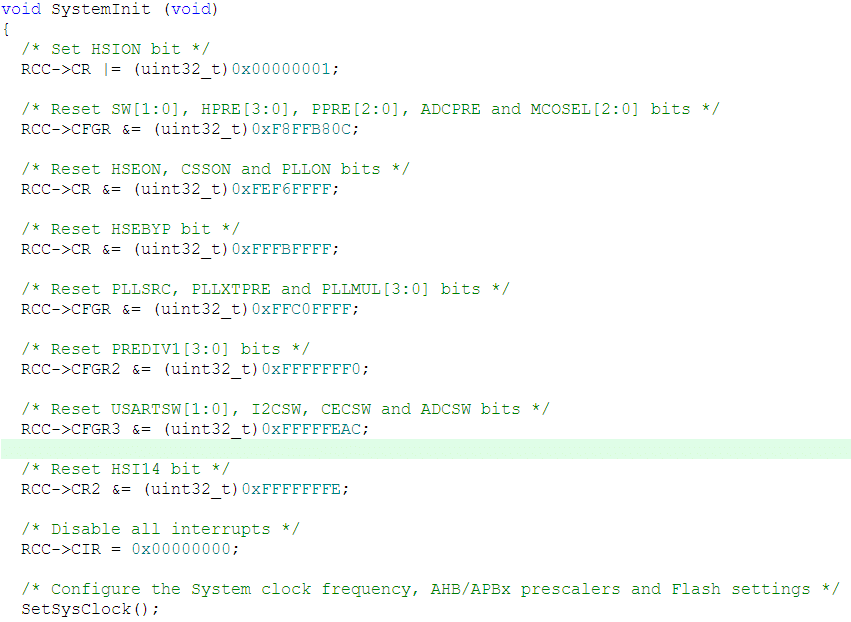

Figura 6 - Rotina “SystemInit”.

Conclusão

Diante do apresentado neste artigo, ou seja, as características principais, as opções de funcionamento (fontes de clock, GPIOs, Flash, etc) e o que há de disponível para usufruir do kit STM32F0 Discovery, é possível realizar um projeto básico como o “pisca-pisca” e condicionar o usuário, mediante a esforços para agregar mais conhecimentos, projetos mais complexos.

Portando, é possível realizar um “Hello World” embarcado com este conteúdo e também fornecer conhecimentos básicos necessários para introduzirmos um RTOS futuramente.
