Primeiros passos com Kicad

Do esquemático ao gerber
workshop kicad franzininho

A comunidade Franzininho está muito ativa e gerando discussões e materiais excelentes. Como parte da missão, estamos periodicamente fazendo encontros para a troca de conhecimento. Essa troca de conhecimento ajuda muito na capacitação da comunidade no uso de ferramentas que estamos usando para o desenvolvimento dos projetos. Nos últimos meses tivemos ótimos encontros. Venho nesse post compartilhar os workshops que fizemos para os primeiros passos com Kicad. Foi 3 dias, aonde partimos de uma ideias e evoluímos até a finalização da PCB e envio dos gerbers para o fabricante. Se você ta interessado em aprender sobre o Kicad, aproveite essa jornada!

Workshop Kicad: Parte 1 – Esquemático

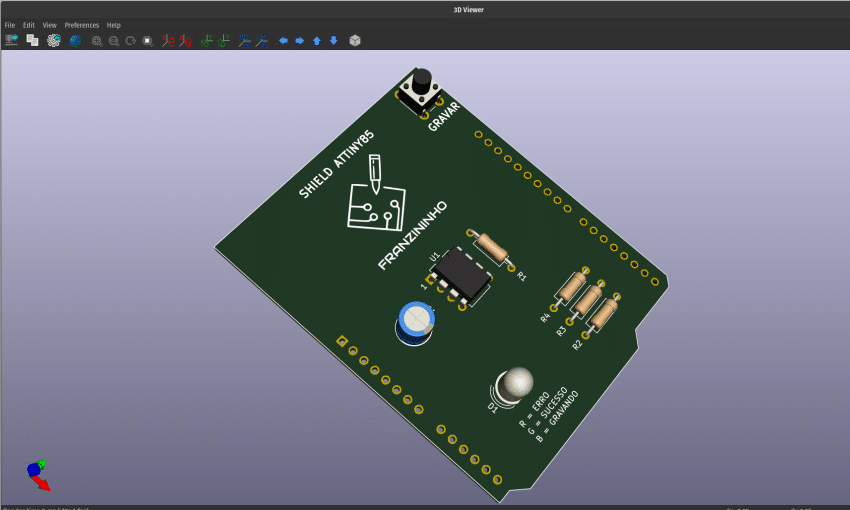

Na primeira parte do Workshop de Kicad foi feita uma introdução a ferramenta e em seguida partimos para o esquemático do projeto de um shield para gravação do bootloader dos attiny85 .

Workshop Kicad: Parte 2 – Layout

Na segunda parte do Workshop de Kicad foi dado sequência ao projeto do shield para gravação do botloader dos ATtiny85 da Franzininho, agora focando no layout da placa de circuito impresso.

Workshop Kicad: Parte 3 – Finalização

Na terceira parte do Workshop de Kicad, finalizamos o layout e foram gerados os arquivos de produção.
