PocketBeagle - Nova placa da Beagleboard

A Beagleboard acabou de lançar mais uma placa, a PocketBeagle. Ela vem integrar a família de placas BeagleBoard, sendo a menor e a mais barata entre elas. Lançada com o valor de $25 e com o tamanho de 56mm x 35mm x 5mm, essa pequena SBC é um poderoso computador Linux. Baseada no SiP OSD3358-512M-BSM, ela tem o mesmo poder de processamento da BeagleBone® Black e funciona com a mesma imagem Linux Debian. A figura a seguir exibe a PocketBeagle:



Vista frontal da PocketBeagle
Figura 1 - Vista frontal da PocketBeagle





Pinos de expansão



  • 72  pinos de expansão: power e bateria, high-speed USB, 8 entradas analógicas, 44 I/Os digitais e diversos periféricos de interfaces digitais;
  • 3 x UARTs acessíveis (2 habilitadas por padrão);
  • 2 x I2C;
  • 2 X SPI;
  • 4 X PWM;
  • 2 entradas de encoder de quadratura;
  • 2 x CAN;
  • 3 entradas de tensão;
  • 2 saídas de tensão.



A figura a seguir exibe um mapa com os pinos de expansão:



pocketBeagle
Figura 2 - Pinos de expansão





Octavo Systems OSD3358-SM



A PocktBeagle é baseada no novo SiP (System-in-Package) da Octavo Systems, o OSD3358-SM. Esse SiP integra: processador ARM® Cortex®-A8 Sitara AM3358 da Texas Instruments operando em 1GHz, memória DDR3L de 512 MB, memória EEPROM de 4KB e 2 fontes de alimentação já com os passivos. Tudo dentro do mesmo encapsulamento. Esse encapsulamento BGA (já com quase tudo integrado) é 60% menor que uma solução equivalente com os respectivos componentes discretos.

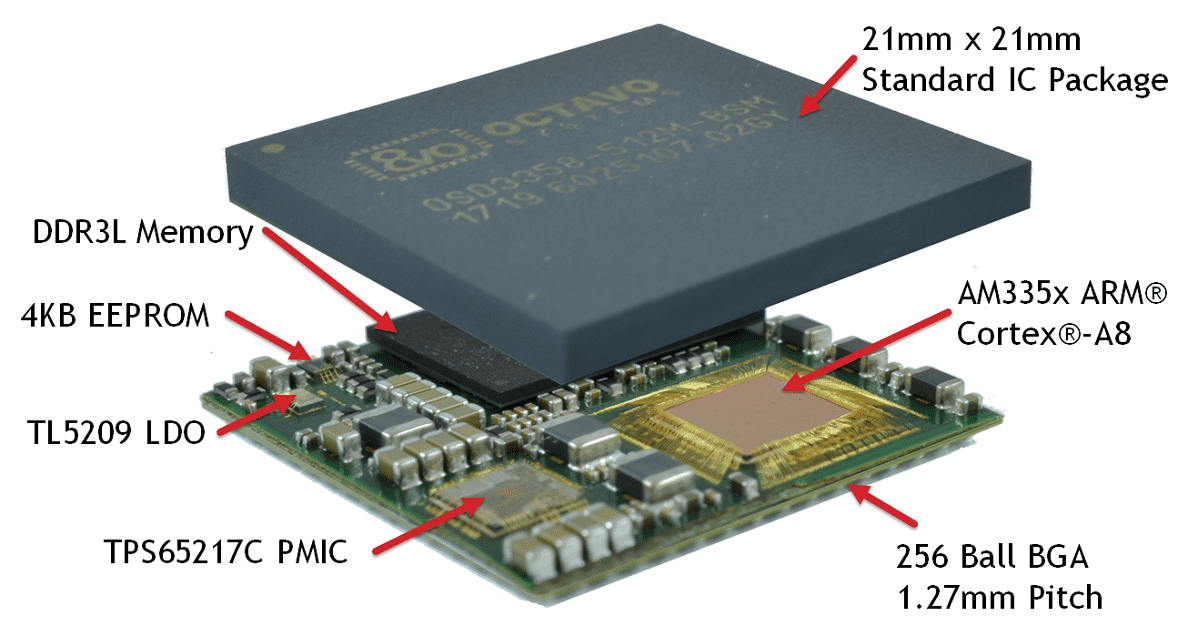

Octavo Systems OSD3358-SM
Figura 3 -  Octavo Systems OSD3358-SM



Essa integração reduziu o trabalho e permitiu que os desenvolvedores pulem etapas de desenvolvimento complexas, como o roteamento da memória e fonte de alimentação, além de reduzir a quantidade de componentes na placa.



A seguir são exibidas as duas faces da placa:

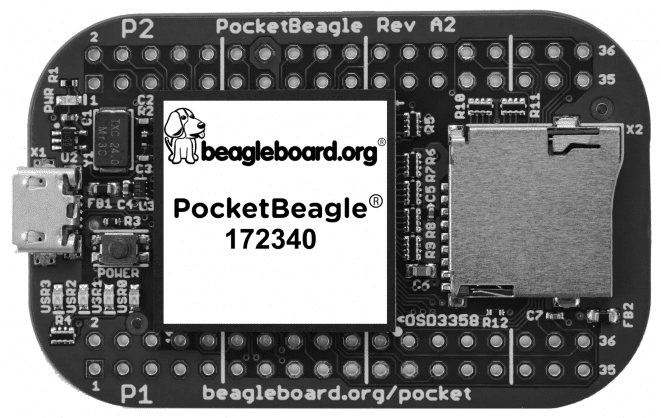

Vista de cima da Pocketbeagle
Figura 4 - Vista de cima da PocketBeagle

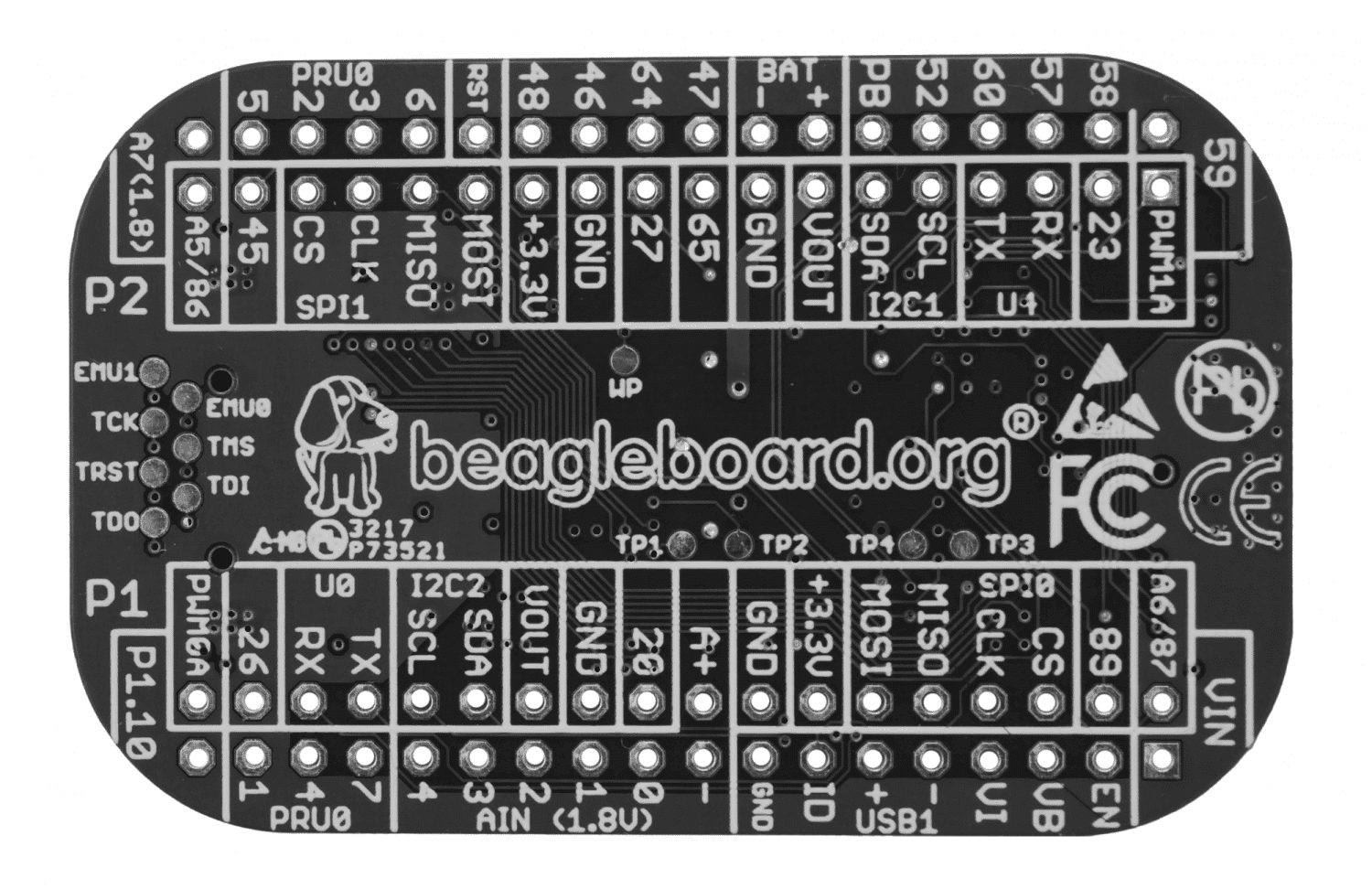

Vista de baixo da Pocketbeagle
Figura 5 - Vista de baixo da PocketBeagle



Como exibido na figura, a placa possui um conector microUSB, que pode ser host ou client, e um conector para microSD.





Projeto da placa PocketBeagle



A placa foi desenvolvida por Michael Welling​, o mesmo que desenvolveu a LoFive, que apresentei aqui.



O projeto é open hardware e foi desenvolvido no EAGLE, mas também foi validado com o KiCAD.



A seguir são exibidos alguns protótipos das placas:

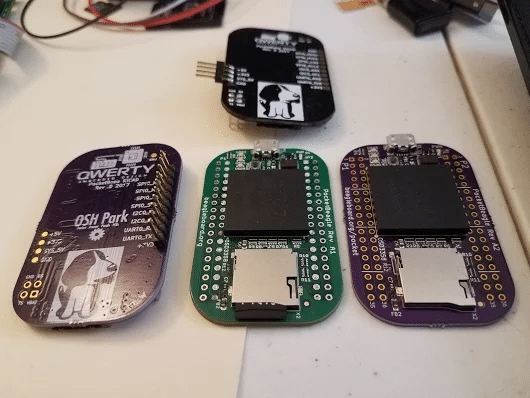

Protótipos da PocketBeagle
Figura 6 - Protótipos da PocketBeagle





Saiba Mais



Acesse a página do projeto no Github aqui.

Página da PockBeagle
