Placa MicroZed com Xilinx Zynq-7000

zynq-7000

A placa de desenvolvimento MicroZed é uma placa de baixo custo, desenvolvida pela Avnet, com muitos recursos e interfaces, que permite que o profissional ou o estudante tenha o primeiro contato com uma SoC (System On Chip) Xilinx Zynq-7000, que dispõe de um core ARM Cortex-A9 Dual Core dentro do FPGA.

Arquitetura Xilinx Zynq-7000

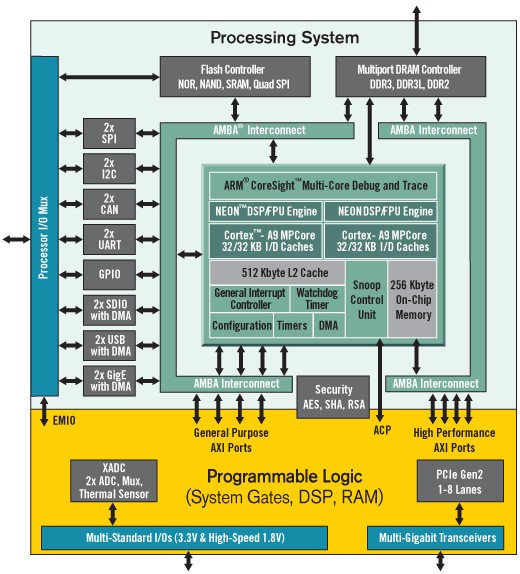

A figura abaixo nos mostra de maneira objetiva a arquitetura Zynq.

1388706340885
Figura 1: Arquitetura Zynq-7000

Dentre as principais características dessa placa, destacamos:

  • SoC XC7Z010-1CLG400C (Zynq-7000);
  • 2 memórias que compõem 1 GB DDR3 SDRAM;
  • Memória 128 Mb Quad SPI Flash;
  • Interface Micro SD;
  • Comunicação 10/100/1000 Ethernet, USB 2.0 e USB-UART;
  • Possui diversos IOs para conexão com mundo exterior (100 IOs em ambos os conectores disponíveis);
  • Até 48 pares LVDS ou 100 I/Os de um terminal;
  • 2×6 Interfaces compatíveis com Digilent Pmod®;
  • Porta de configuração Xilinx PC4 JTAG;
  • Pinos PS JTAG acessíveis via Pmod;
  • Oscilador de 33.33 MHz;
  • LEDs e switches.

Abaixo confira o diagrama de blocos da placa:

fig1
Figura 2: Diagrama de Blocos

 O kit acompanha placa, cabo USB e SD Card.

foto_cpu
Figura 3 – O que vem com o kit

Veja mais fotos da placa abaixo.

xi

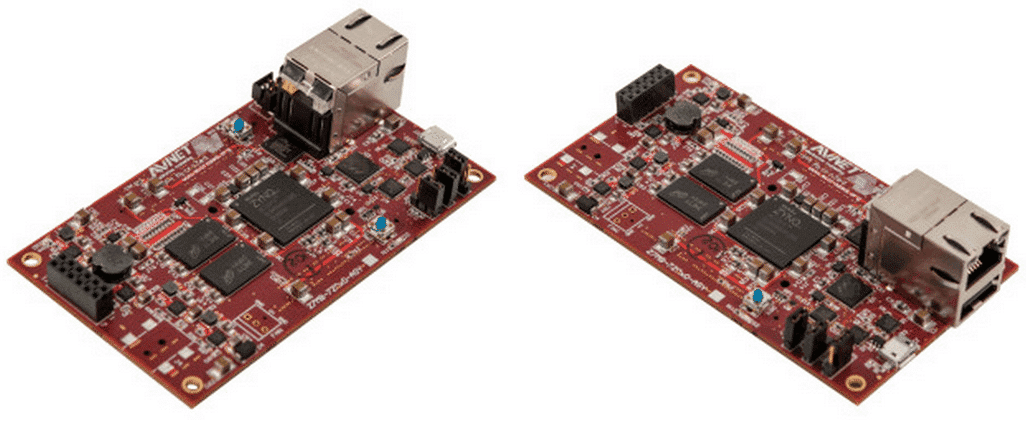

Figura 4 – Placa

No vídeo abaixo há uma rápida apresentação da placa, feita pelos engenheiros da Avnet. Confira!

O Embarcados recebeu uma MicroZed da AVNET como doação, feita através da BP&M e, nos próximos artigos do site, haverá experiências incluindo essa placa.

Saiba mais

Brochure

Intro To MicroZed Board

Para comprar (Evaluation Kit $199): http://zedboard.org/buy

MicroZed Quick Start

MicroZed Guia do usuário de Hardware

Website | Veja + conteúdo
