Placa Terasic Cyclone V GX Starter Kit

Cyclone V GX Starter Kit

A Terasic lançou há alguns meses mais uma placa de baixo custo para desenvolvimento rápido com o FPGA Cyclone V da Altera, a placa Terasic Cyclone V GX Starter Kit. Já havia feito um breve review de duas placas aqui no Embarcados desta mesma empresa, a placa DE0-Nano e a placa DE0-CV, confiram. Uma das características que mais chamam atenção é o Header Arduino, disponibilizado para que se possa encaixar um shield arduino, por exemplo e, claro, o poder do Cyclone V da Altera.

Veja um resumo com as principais características dessa placa.

Sobre o FPGA Cyclone V e memórias, embarcados na placa:

  • FPGA Cyclone V GX 5CGXFC5C6F27C7N, que conta com 77K Elementos Lógicos programáveis e 4884 Kbits de memória. Possui 6 unidades de PLL fracionais e 2 controladores de memória em hardware;
  • Memória de 4Gb LPDDR2 x 32 bits;
  • Memória 4Mb SRAM x 16 bits.

Para aplicações simples, a placa conta com:

  • 18 LEDs SMDs;
  • 10 chaves de duas posições;
  • 4 push buttons;
  • 1 push buttom reservado para reset do FPGA;
  • 4 displays simples de 7-Segmentos;
  • 1 Conector para cartão Micro SD;
  • Expansor de IOs  e conectores para acessar os demais IOs da placa;
  • A placa está pronta para que se solde um Módulo LCD de 2×16 caracteres.

Além disso, a placa conta com as seguintes características:

  • Para alimentação, há um Jack na lateral da placa, que deve ser alimentada com 12 Volts;
  • Para áudio, conta com um CODEC 24-bits que pode ser utilizado para interfacear três conectores, line-in, line-out, e jack para microfone;
  • Possui um conector USB que trabalha como conversor USB Serial;
  • Conta com um conector mini HDMI capaz de enviar sinais para um monitor ou TV, por exemplo, no formato DVI v1.0. Além disso, a placa conta também com um conector VGA, que suporta taxa de 1280×1024 a 60-Hz de taxa de refresh;
  • Possui um conector PS2 para uso geral;
  • Possui um conector triplo para que se possa utilizar o padrão High Speed Mezzanine Card (HSMC), proprietário da Altera.

Veja um diagrama em blocos com as pricipais características da placa ilustrada em uma só imagem:

Placa Terasic Cyclone V GX Starter Kit
Diagrama de Bloco da Placa Terasic Cyclone V GX Starter Kit

Abaixo estão apresentadas duas imagens, da frente e da traseira da placa Terasic Cyclone V GX Starter Kit com a indicação de vários componentes e conectores. Dessa forma fica mais fácil de notar o que essa placa possui:

Placa Terasic Cyclone V GX Starter Kit
Placa Terasic Cyclone V GX Starter Kit vista de frente com indicação dos componentes e conexões.
Placa Terasic Cyclone V GX Starter Kit

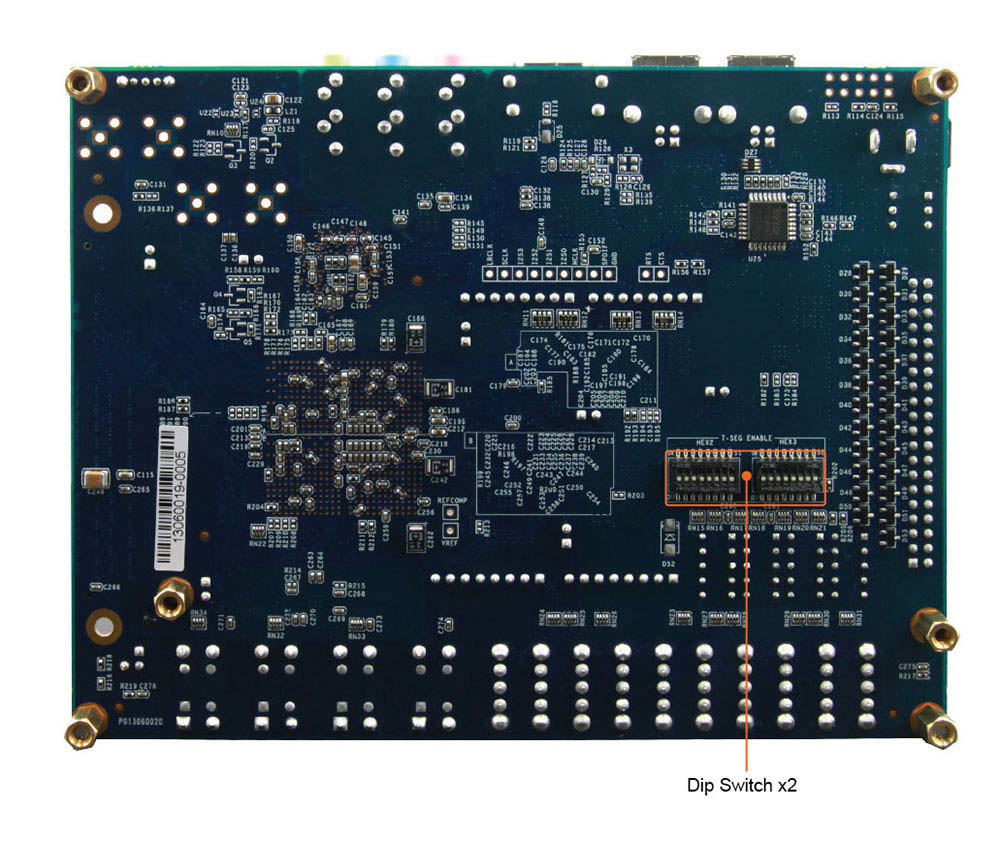

Placa Terasic Cyclone V GX Starter Kit vista de trás.

Essa placa está sendo vendida nos Estados Unidos e China por US$ 179.00. Para mais detalhes sobre essa placa, veja na página do produto no site da Terasic.
