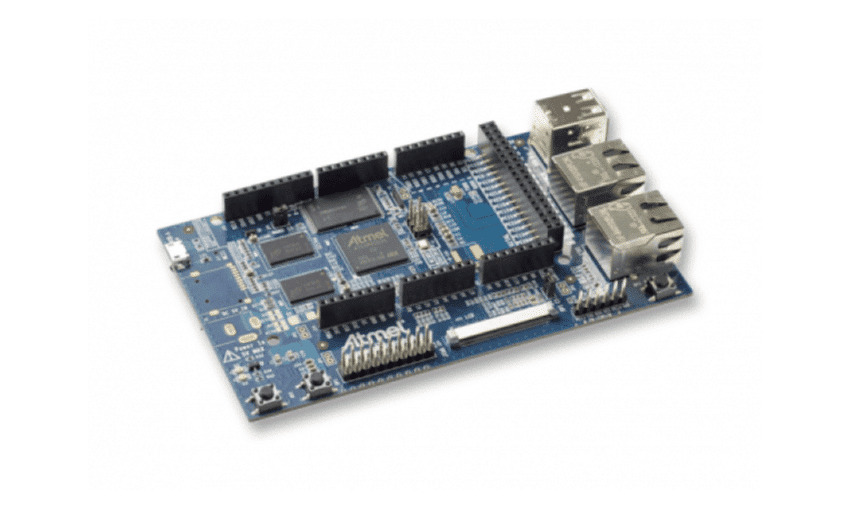

Placa Atmel SAMA5D4 Xplained Ultra

SAMA5D4

Foi lançada nesse mês a placa SAMA5D4 Xplained Ultra. Essa placa de desenvolvimento projetada pela Atmel pode ser comprada no site da Element14 e conta com o processador Atmel SAMA5D4, com core ARM Cortex-A5. O principal objetivo da Atmel foi oferecer uma placa pequena e com custo menor para que se possa avaliar os microprocessadores dessa linha da Atmel e mostrar como um Linux enxuto se comporta com esse processador A5.



O processador utilizado na placa é o SAMA5D44 (encapsulamento BGA 361-ball - pitch 0.8 mm) e pode operar até 528MHz. Além disso, possui integrado o engine ARM NEON™ SIMD, que é utilizado para acelerar algoritmos de processamento de sinais tais como a codificação e decodificação de vídeo para games 2D/3D, processamento de imagem, telefonia e síntese de áudio. Possui também internamente 128 KB de memória L2-Cache para melhorar a velocidade de trabalho entre memória e processador e, assim, otimizar a performance do sistema como um todo.



Uma distribuição Linux é fornecida com a placa e a alimentação é feita pela USB, que também pode ser utilizada para debug. A distribuição linux pode ser baixada no site do Linux4SAM.



Além desse processador, ela conta com:

  • Memória DDR2 de 512MBytes;
  • Memória SLC NAND Flash de 512MBytes;
  • 1 slot para cartão SD/MMC;
  • 1 slot para MicroSD;
  • Conector de LCD compatível com o padrão PDA4301;
  • Conector HDMI;
  • 1 porta Ethernet 10/100Mbps;
  • 3 conectores USBs (2 Host e 1 Device);
  • Header compatível com Arduino R3 e alguns headers extras para que o acesso a determinados I/Os seja bem mais fácil.

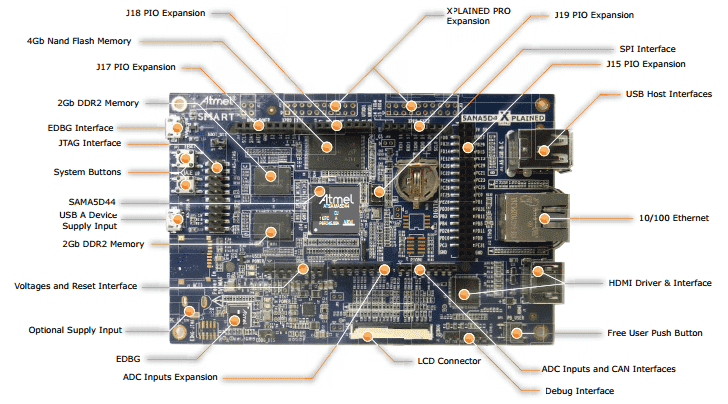

A figura 1 mostra tudo que essa placa oferece para o desenvolvedor.



placasam
Figura 1 - Detalhes da placa

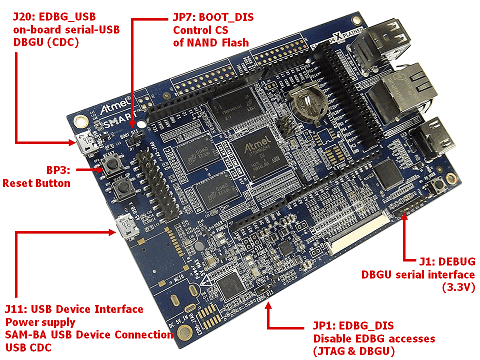

Veja na figura 2 como é bem simples a configuração da placa para o boot do linux. Para mais informações visite o site e faça download do GNU software Packet no site da Atmel.



a5d4_xplained_board_presentation
Figura 2: Detalhes para se ligar a placa e relizar o boot do linux



Veja nesse link o manual de usuário completo da placa. Nele é possível encontrar todo o esquemático, além das informações completas para se trabalhar com esse kit de desenvolvimento.
