Placa Renesas GR-Peach

GR Peach

A empresa Renesas lançou há alguns dias a placa GR-Peach, apelidada apenas como Peach, que é uma placa voltada para desenvolvimento e também para entusiastas em eletrônica. O mais interessante dessa placa é o seu processador, um processador Renesas RZ/A1H, com core ARM Cortex™-A9, e também a facilidade de utilizar seus diversos periféricos. Essa placa é lançada com compatiblidade com a plataforma online de desenvolvimento ARM mbed e tem compatibilidade de pinos com shields Arduino.

Características da placa Renesas GR-Peach

Veja abaixo as principais características da placa Renesas GR-Peach.

  • Processador Renesas RZ/A1H
    • Possui um core ARM® Cortex™-A9, incluindo NEON and unidade de ponto flutuante (FPU);
    • É capaz de operar até a 400MHz, e, graças a seu core, pode operar em baixo consumo;
    • Possui 10MB de memória RAM On-Chip, utilizada para configuração do sistema;
    • Memória Cache L1 de 32 KB reservada para programa;
    • Memória Cache L1 de 32 KB reservada para dados;
    • Memória Cache L2 de 128KB.
  • Flash ROM de 8MB de Memória, a Macronix  MX25L6435EM2I-10G
  • 2 interfaces USB Host/Device, acessíveis por dois conectores mini USB. Um dos conectores é utilizado para debug do mbed;
  • 1 porta ethernet Ethernet;
  • Possui conectores de expansão com os seguintes sinais disponíveis:
    • 3 Seriais SPIs;
    • 3 I2Cs;
    • 8 UARTs;
    • 7 Conversores AD de 12-bits;
    • 2 Interface de comunicação CAN;
    • 2 Interfaces para LCDC via LVDS;
    • 2 Entradas para Camera;
    • IOs de uso geral.
  • Possui um possibilidade de se conectar uma placa com o componente BP3595 para se conectar à rede WiFi, caso o conector Ethernet não for montado na placa. Veja nesse link a placa dedicada a GR-Peach;
  • Possui conector micro SD embaixo da placa;
  • Possui um conector para conexão RF Zigbee;
  • É compatível com diversos shields Arduino, no entanto não suporta tensões de 5V
  • Dimensões: 53.34 x 67.58 mm .

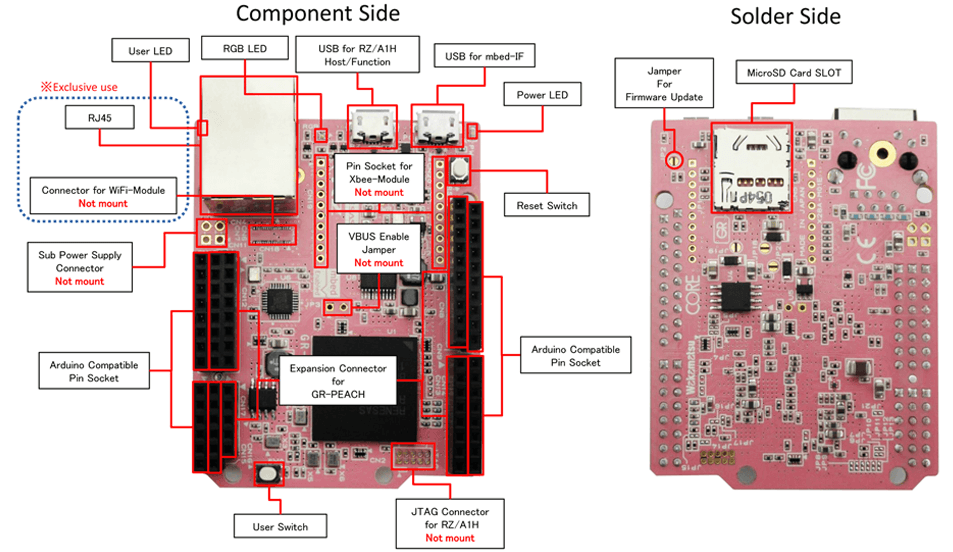

Veja uma imagem que indica todas as características da placa de forma fácil.

peach

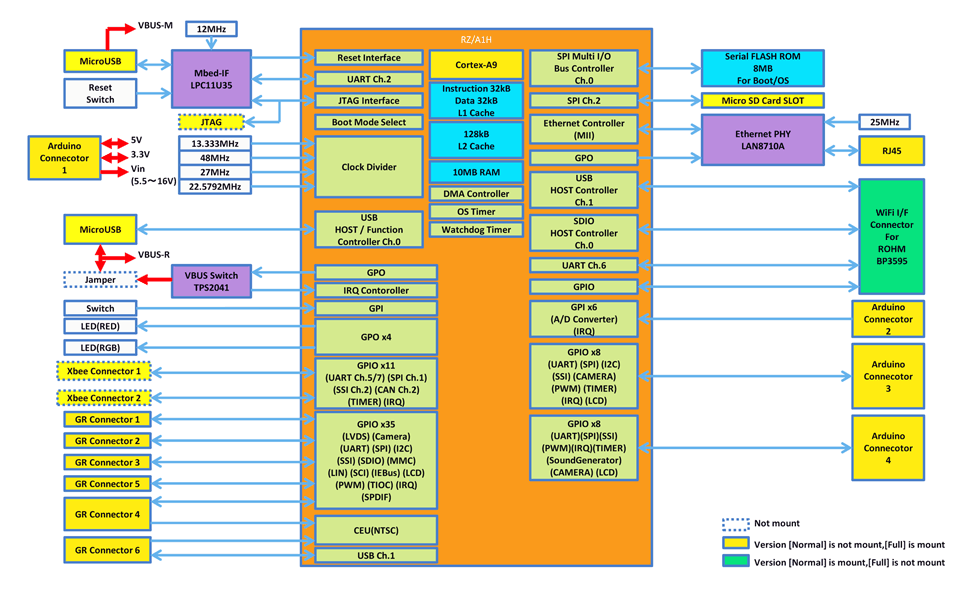

Veja abaixo o diagrama de blocos completo da placa.

pr-peach

Uma placa também foi desenvolvida para ser utilizada junto com a GR-Peach. É a GR-Peach Audio Camera Shield, acesse informações no link. Se conectada a placa, ela permite que sejam expandidos os conectores de vídeo e de audio dessa placa. Veja imagem da placa abaixo.

ac_shield_web
Placa GR-Peach Audio Camera Shield

Confira o esquemático da placa, que está disponível nesse link.

Para mais informaçoes sobre essa placa, veja o site do ARM mbed. Veja também o site da core pra mais informações. Todas as imagens foram retiradas de lá.

Existem duas versões disponíveis para venda. Uma completa e uma chamada de normal, sem os conectores ethernet e os headers montados.

A placa está a venda na Digikey.
